1.概要
ICの型番が不明のため、Noで管理する。この項目の内容は購入サイトで掲載されていた記事を記載している。

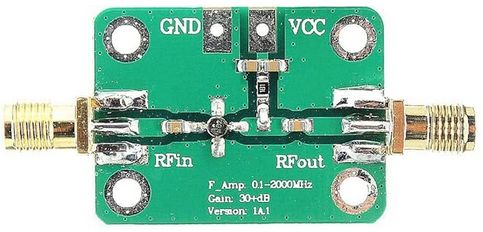

1-1 4端子RFアンプ
2020年3月1日 購入
機能:
-この製品は、広い周波数範囲、高利得、低雑音指数を備えています。
-この製品は、さまざまなRF受信フロントエンドに適用でき、通信距離を延長します
-短波、FMラジオ、リモートコントロールレシーバー(ケーブルテレビ信号増幅器など)に使用。低ノイズRF信号増幅が必要
仕様:
動作周波数:0.1-2000MHz
増幅器ゲイン
F = 0.1MHz 、ゲイン= 32dB
F = 500Mhz、ゲイン= 31dB
F = 1000MHz、ゲイン= 29dB
F = 1500Mhz、ゲイン= 25dB
F = 2000MHz、ゲイン= 20dB
最大出力+ 10dBm 10mW
電源電圧:6-12 VDC
システムインピーダンス50Ω
ヒント:
1.動作周波数が500 MHZ未満の場合、ゲインの平坦性がよくなり、注意して1dB未満にすることができます。
周波数が低いほど、ゲインの一貫性は高くなります。
2.下限の増幅器動作周波数は、入出力コンデンサの影響を受けます。デフォルト値は0.1 uFで、0.1 MHzで動作します。
入力容量と出力容量を適切に増やし、カットオフ周波数を拡張できます。たとえば、10uFの容量は5KHzまで機能します。
3.電源電圧が5〜8 Vで変化すると、可変ゲインアンプとして使用でき、電源電圧の増加に応じてゲインが増加します。
これは、無線周波数受信フロントエンド回路に適しています。 DA制御電源電圧、アンプのゲインを制御するため、自動ゲイン制御
4. 8〜10 Vの電源電圧、30 dBまでの低周波エンドゲイン、このときアンプは低ノイズ係数と優れた安定性。
5.電圧が12 Vの場合、最大ゲイン、32.5 dBの低周波エンドゲインに到達します。
パッケージに含まれるもの:
1 * 0.1-2000MHz RF広帯域増幅器モジュール30dB高利得
Hailege 0.1-2000MHz RF広帯域アンプ30dB高ゲイン低ノイズLNAアンプAMPモジュールDC 6-12V
-この製品は、広い周波数範囲、高利得、低雑音指数を備えています。
-この製品は、さまざまなRF受信フロントエンドに適用でき、通信距離を延長します
-短波、FMラジオ、リモートコントロールレシーバー(ケーブルテレビ信号増幅器など)に使用。低ノイズRF信号増幅が必要
仕様:
動作周波数:0.1-2000MHz
増幅器ゲイン
F = 0.1MHz 、ゲイン= 32dB
F = 500Mhz、ゲイン= 31dB
F = 1000MHz、ゲイン= 29dB
F = 1500Mhz、ゲイン= 25dB
F = 2000MHz、ゲイン= 20dB
最大出力+ 10dBm 10mW
電源電圧:6-12 VDC
システムインピーダンス50Ω
ヒント:
1.動作周波数が500 MHZ未満の場合、ゲインの平坦性がよくなり、注意して1dB未満にすることができます。
周波数が低いほど、ゲインの一貫性は高くなります。
2.下限の増幅器動作周波数は、入出力コンデンサの影響を受けます。デフォルト値は0.1 uFで、0.1 MHzで動作します。
入力容量と出力容量を適切に増やし、カットオフ周波数を拡張できます。たとえば、10uFの容量は5KHzまで機能します。
3.電源電圧が5〜8 Vで変化すると、可変ゲインアンプとして使用でき、電源電圧の増加に応じてゲインが増加します。
これは、無線周波数受信フロントエンド回路に適しています。 DA制御電源電圧、アンプのゲインを制御するため、自動ゲイン制御
4. 8〜10 Vの電源電圧、30 dBまでの低周波エンドゲイン、このときアンプは低ノイズ係数と優れた安定性。
5.電圧が12 Vの場合、最大ゲイン、32.5 dBの低周波エンドゲインに到達します。
パッケージに含まれるもの:
1 * 0.1-2000MHz RF広帯域増幅器モジュール30dB高利得

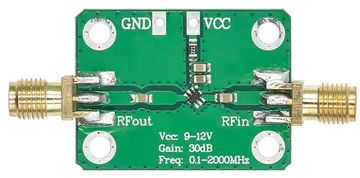

1-2 6端子RFアンプ
2025年10月23日購入RF 広帯域アンプ 0.1‑2000MHz 高利得 低電力 基板
-この製品はさまざまなRF受信フロントエンドに適用でき、通信距離が長くなります。
-短波、FMラジオ、ケーブルTV信号増幅器などのリモコン受信機に使用され、低ノイズのRF信号増幅が必要です。
仕様
サイズ:25*52mm
端の直径: 5mm
色: グリーン + ゴールド
動作周波数:0.1-2000MHz
アンプのゲイン:
F=0.1MHz、ゲイン=32dB
F=500Mhz、ゲイン=31dB
F=1000MHz、ゲイン=29dB
F=1500Mhz、ゲイン=25dB
F=2000MHz、ゲイン=20dB
最大出力:+10dBm (10mW)
電源電圧: 6-12 VDC
システムインピーダンス:50Ω
Tips:
1.動作周波数が500 MHZ未満の場合、ゲイン平坦性が良好になり、慎重に調整した後、1dB未満にすることができます。周波数が低いほど、ゲインの一貫性が高くなります。
2.アンプの動作周波数の下限は入力および出力コンデンサの影響を受けます。
デフォルト値は0.1 uFで、0.1 MHzまで動作します。入力および出力容量を適切に増やすと、カットオフ周波数を拡張できます。
たとえば、10uFの容量は5KHzまで機能します。 3.電源電圧が5~8V変化すると、可変ゲインアンプとして使用でき、電源電圧の増加に伴ってゲインが増加し、DA制御電源電圧を使用して高周波受信フロントエンド回路に適しています。
アンプのゲインを制御するには、自動ゲイン制御
4.電源電圧が8〜10Vの場合、低周波端のゲインは最大30dbで、このときアンプは低ノイズ係数と良好な安定性を備えています。
5.電圧が12Vの場合、最大ゲインに達し、低周波端のゲインは32.5dB
2.測定

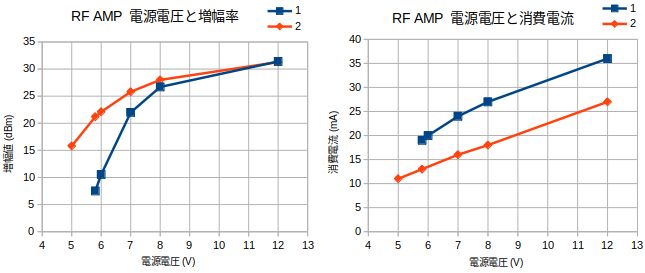

2-1 各アンプの増幅特性確認
20MHz 50Ωの増幅率(dB)

電流値について小数点以下が読み取れていないため、グラフに凹凸が有ります。
| VCC(V) | 1-1 | 1-2 |
|---|---|---|
| 12 | 31.4(36mA) | 31.3(27mA) |
| 8 | 26.7(27mA) | 28(18mA) |
| 7 | 22(24mA) | 25.8(16mA) |
| 6 | 10.5(20mA) | 22.1(13mA) |
| 5.8 | 7.5(19mA) | 21.2(13mA) |
| 5 | -- | 15.8(11mA) |
No1は
8.6(V)から歪始める
7.0(V)から歪顕著になる。
No2は
8.0(V)から歪始める
5.8(V)から歪顕著になる。
電源電圧の変更に伴うゲイン調整は波形歪具合から30〜22dB程度で電源電圧は(1)で12〜7(V)、(2)で12〜5.8(V)程度と思われる。
No2の方が新しいためか消費電流も少なく、若干性能も良さそうだ。
