　直流電流を検出する方法には、シャント型とホール素子を使用した非接触で電流を検出し測定する方法があります。
　今回作成した試験器はどちらでも使用出来ますが、主に非接触の直流電流検出器の試験器です。
　このため、ある程度の直流電源が必要で、直流出力最大60(A)の電源に負荷抵抗を接続し、そこを流れる電流を測定出来るようにしました。

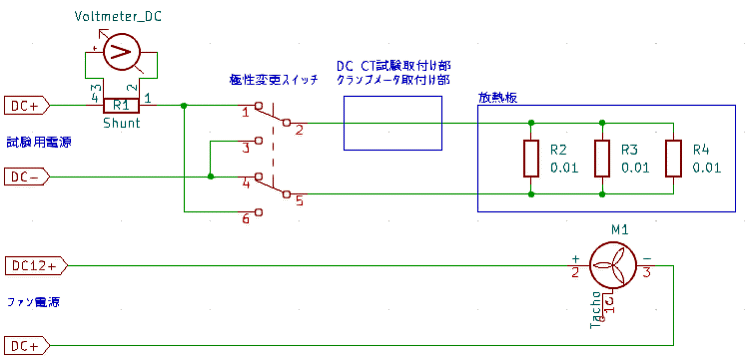

　■回路図
　

　■試作品

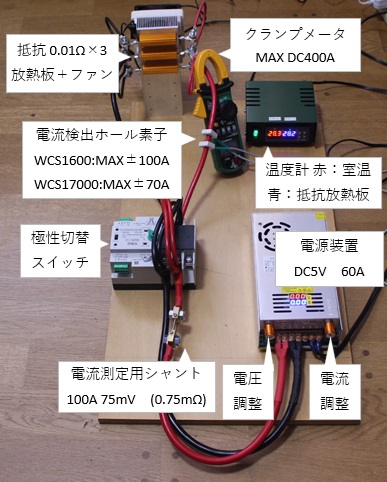

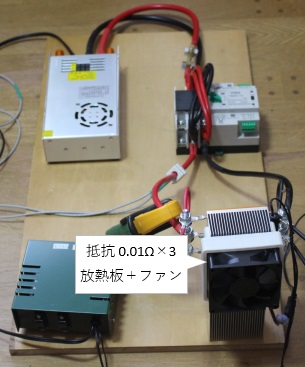

	正面	後面

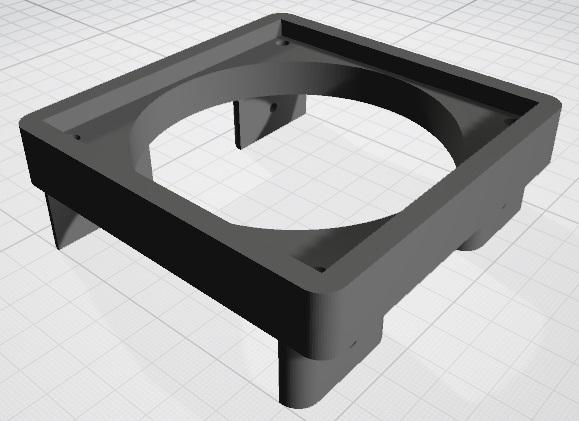

ちなみに抵抗の放熱板を冷却ファンで冷却しているが、ファインと冷却ファンを固定している白い物はABSプラスチックで今回は３Dプリンターで作成した。

STLファイルをダウンロードはここをクリック

2.装置の測定(性能確認)

　(1)最大電流

	本体表示器	ｸﾗﾝﾌﾟﾒｰﾀ又は電圧計	シャント
最大時の電流	58.1(A)	55.5(A)	41.2(mV) = 54.9(A)
出力電圧	0.67(V)	0.4767(V)	－－－

　電圧計は電源装置の出力端子に取付けた。
　測定時の気温24.3度、湿度58%
　測定器について
　　クランプメータ　MS2108A(MASTECH製)
　　電圧計(シャント含む)　XDM1041(OWON製)

　(2)各抵抗値および消費電力

　クランプおよび電圧計の値から負荷抵抗値を求める

場所		抵抗値	消費電力
全体	0.4767(V)/55.5(A)	0.008589(Ω)	26.5(W)
内訳	抵抗分(計算値)	0.003333(Ω)	10.3(W)
	シャント抵抗分	0.000750(Ω)	2.3(W)
	その他接触抵抗値	0.004506(Ω)	13.9(W)

　　その他接触抵抗値分については後日細分化して測定したい。

　(3)リップル

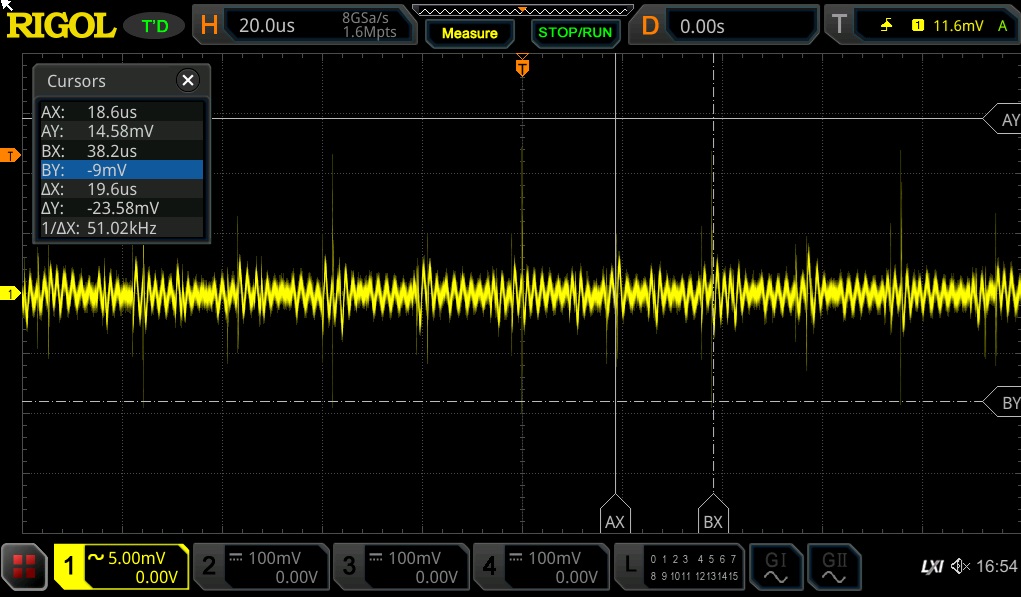

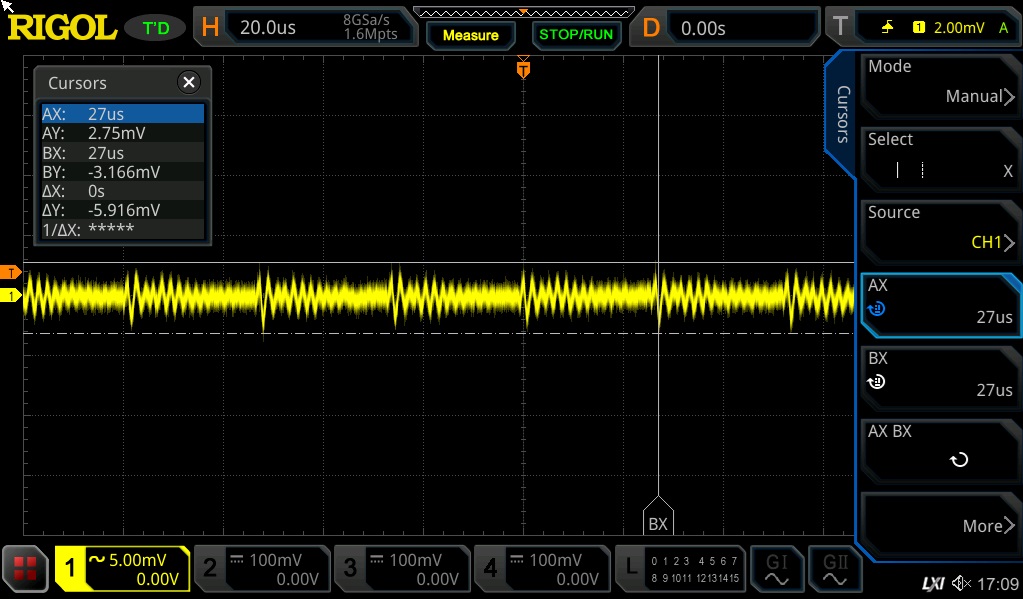

無電流・無電圧時	最大電流時(電圧0.48(V)時)

リップル電圧5.916(mV)　周期27(us)	リップル電圧23.58(mV)　周期18.6(us)
