1.はじめに

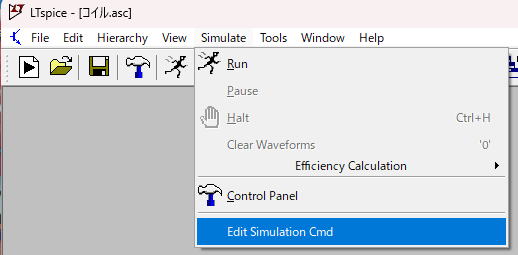

(1)シミュレーションを行う時に設定しておく所です。 [Edit Simulation Command]をクリックするとEdit Siation Commandダイヤログボックスが表示される。 その中のタブに[Transient]～[Transient Frequency Response]を選択して関係する設定をします。  (2)シミュレーションの内容
|
2.設定
Transient AC Analysis DC sweep Noise DC Transfer DC op pnt Transient Frequency Responseの種類で設定が出来ます。

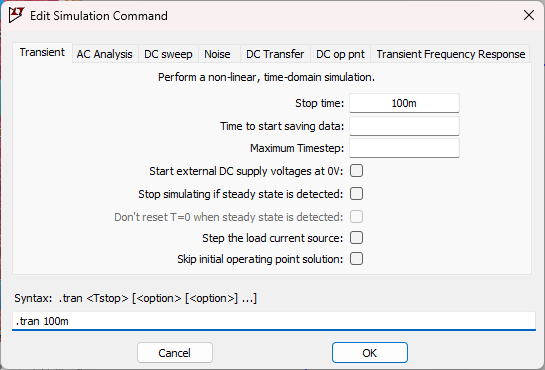

(1)Transient
Perform a non-linear, time-domain simulation 非線形の時間領域シミュレーションを実行する
| 項 目 | 内 容 |
| Stop time | 解析終了時間 |
| Time to start saving data | データファイルに保存する時間 |
| Maximum Timestep | 時間間隔の最大値 |
| Start external DC supply voltages at 0V | シミュレーション開始時に外部DC電源の初期値を0Vに設定 |
| Stop simulating if steady state is detected | 定常状態を検出して変化がない場合、シミュレーションを停止 |
| Don't reset T=0 when steady state is detected | 設定不可 |
| Step the load current source | 電流源をステップ変化 |
| Skip initial operating point solution | 素子の初期値をシミュレーション実行の初期値にする |

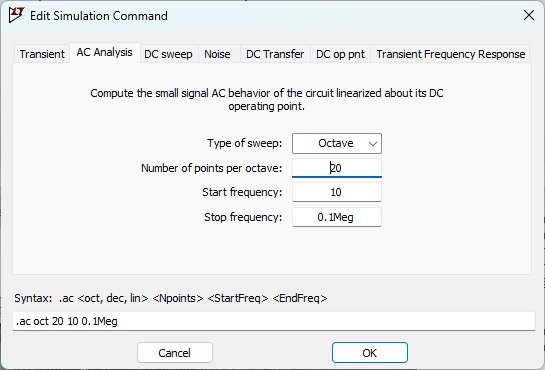

(2)AC Analysis
Compute the small signal AC behavior of the circuit linearized about its DC operating point
DC 動作点を中心に線形化された回路の小信号 AC 動作を計算します。
| 項 目 | 内 容 |
| Type of sweep | 以下のスイープの種類を選ぶ。 Octave：2倍ごと Decade：10倍ごと Linear：等間隔 List：リストで指定の周波数 |
| Number of points | シミュレーションのポイント数 Octave：Octaveごとのポイント数(目安：20～40) Decade：Decadeごとのポイント数(目安：30～100) Linear：全体のポイント数 |
| Start frequency | 解析開始周波数 |
| Stop frequency | 解析終了周波数 |
| 1st frequency/ 2nd frequency/ 3rd frequency |
1番目の周波数/ 2番目の周波数/ 3番目の周波数 ※「Type of sweep」で「List」を選んだ時に設定 |
※表示例で特に注意する設定

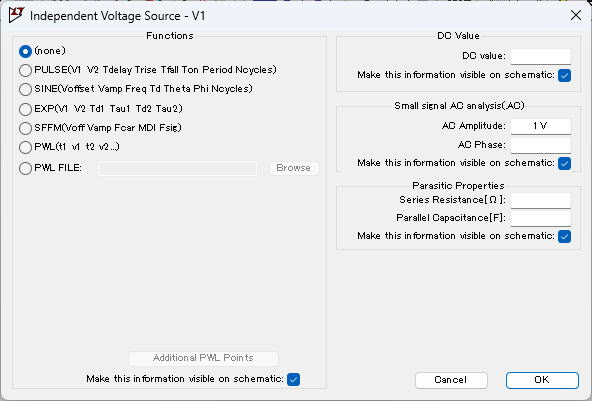

電源供給元のSmall signal AC analysis(AC) の設定で
・Functionsを(none)に選択
・AC Amplitude に 1V と入力して[OK]をクリックしてください。
シミュレーションをすると 下記表示が出来ます。

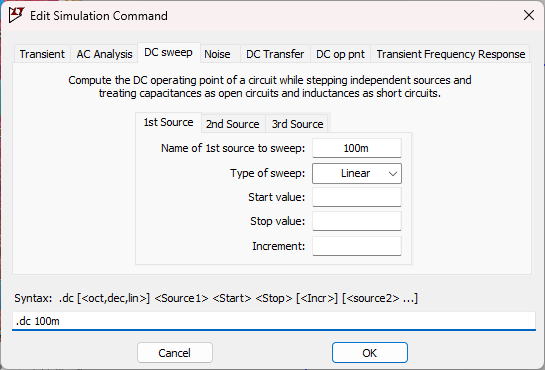

(3)DC sweep
Compute the DC operating point of a circuit while stepping independent sources and treating capacitances as open circuits and inductances as short circuits.
独立した電源を段階的に変化させ、静電容量を開回路として、インダクタンスを短絡として扱いながら、回路の DC 動作点を計算します。
| 項 目 | 内 容 |
| Name of 1st source to sweep/ Name of 2nd source to sweep/ Name of 3rd source to sweep |
スイープする電圧源・電流源を指定 ※タブを選択することで3つまで指定可能 |
| Type of sweep | 以下のスイープの種類を選ぶ。 Linear：等間隔 Octave：2倍ごと Decade：10倍ごと List：リストで指定の周波数 |
※Type of sweep でLinearを選んだ場合
| 項 目 | 内 容 |
| Start value | 解析開始の電圧源・電流源の値 |
| Stop value | 解析終了の電圧源・電流源の値 |
| Increment | 増加分の値 |
※Type of sweep でOctaveを選んだ場合
| 項 目 | 内 容 |
| Start value | 解析開始の電圧源・電流源の値 |
| Stop value | 解析終了の電圧源・電流源の値 |
| Number of points per octave | Octaveごとのポイント数 |
※Type of sweep でDecadeを選んだ場合
249">解析開始の電圧源・電流源の値
| 項 目 | 内 容 |
| Start value | |
| Stop value | 解析終了の電圧源・電流源の値 |
| Number of points per decade | Decadeごとのポイント数 |
※Type of sweep で Listを選んだ場合
| 項 目 | 内 容 |
| 1st value | 1番目の電圧源・電流源の値 |
| 2nd value | 2番目の電圧源・電流源の値 |
| 3rd value | 3番目の電圧源・電流源の値 |

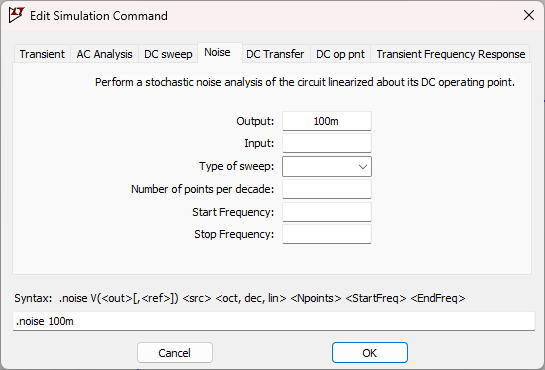

(4)Noise
| 項 目 | 内 容 |
| Output | 出力信号 |
| Input | 入力信号 |
| Type of sweep | 以下のスイープの種類を選ぶ Octave：2倍ごと Decade：10倍ごと Linear：等間隔 List：リストで指定の周波数 |
| Number of points per octave | Octaveごとのポイント数 ※「Type of sweep」で「octave」を選択した場合の設定 |
| Number of points per decade | Decadeごとのポイント数 ※「Type of sweep」で「decade」を選択した場合の設定 |
| Number of points | 全体のポイント数 ※「Type of sweep」で「Linear」を選択した場合の設定 |
| Start Frequency | 解析開始周波数 |
| Stop Frequency | 解析終了周波数 |
| 1st frequency/ 2nd frequency/ 3rd frequency |
1番目の周波数/ 2番目の周波数/ 3番目の周波数 ※「Type of sweep」で「List」を選択した場合の設定 |
DC動作点を中心に線形化された回路の確率ノイズ解析を実行します。

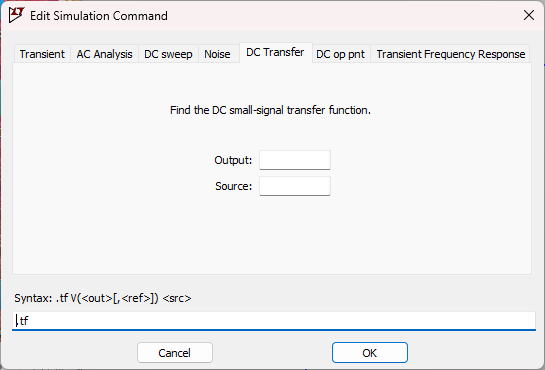

(5)DC Transfer
Find the DC small-signal transfer function
DC 小信号伝達関数を求める
| 項 目 | 内 容 |
| Output | 出力ノード名 |
| Source | 入力ノード名 |

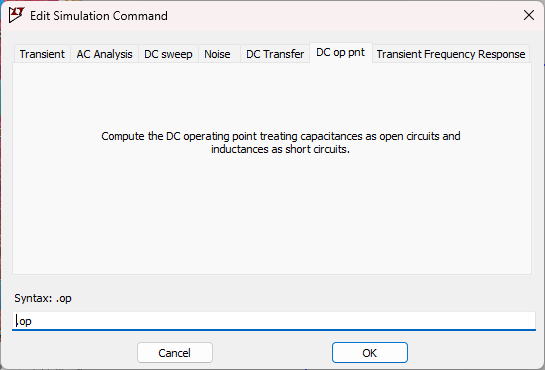

(6)DC op pnt
Compute the DC operating point treating capacitances as open circuits and inductances as short cuits.
静電容量を開放回路、インダクタンスを短絡として扱って、DC 動作点を計算します。

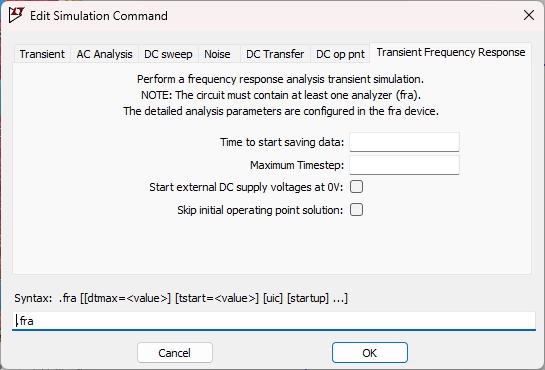

(7)Transient Frequency Response
Perform a frequency response analysis transient simulation.
Note: The circuit must contain at least one analyzer(fra).
The detailed analysis parameters are configured in the fra device.
周波数応答解析過渡シミュレーションを実行します。
注: 回路には少なくとも 1 つのアナライザー (fra) が含まれている必要があります。
詳細な解析パラメータはfra装置に設定されます。
| 項 目 | 内 容 |
| Time to start saving data | データ保存を開始する時間 |
| Maximum Timestep | 最大タイムステップ |
| Start external DC supply voltages at 0V | 外部 DC 電源電圧を 0V で開始 |
| Skip initial operating point solution | 初期動作点解をスキップ |
