1.LM358概要

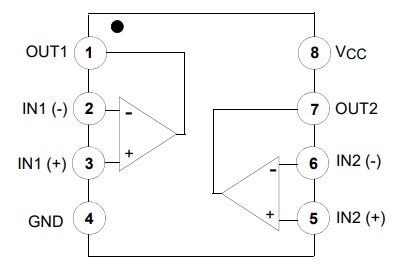

ＬＭ３５８を確認してみる。PInアサインは下図のとおり
8ピンで２回路入りのオペアンプとなっている。
2.特性確認方法

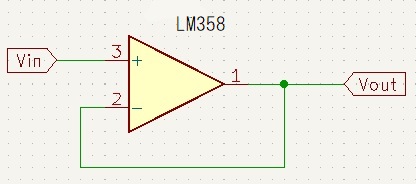

今回は電流増幅を狙うため、オペアンプをボルテージフォロア回路として使用します。

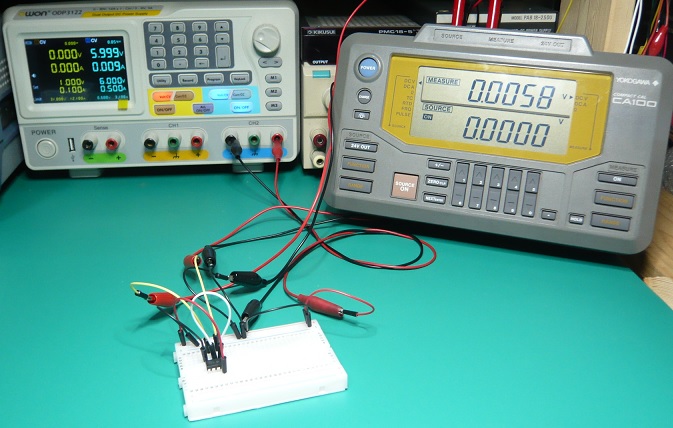

特性試験状況は下記のとおり
3.特性確認結果

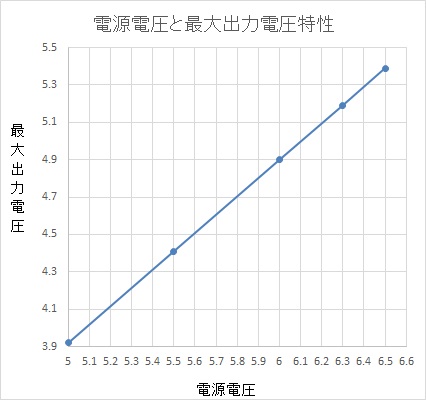

－特性の確認－最初の確認は電源電圧に対し出力電圧の最大値を確認する。
結果電源電圧Vcc-1.08~1.11(V)でＬＭ３２４より若干よかった。

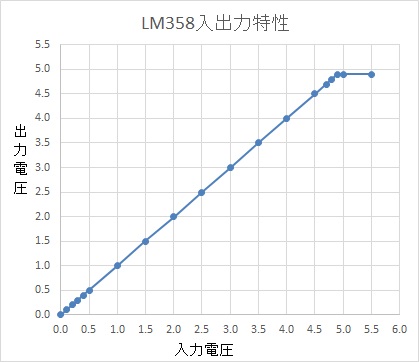

また電源電圧Vcc=6(V)の入出力特性は以下の通りだった。
入力電圧0(V)~4.9(V)まで直線性を持った特性となっている。
