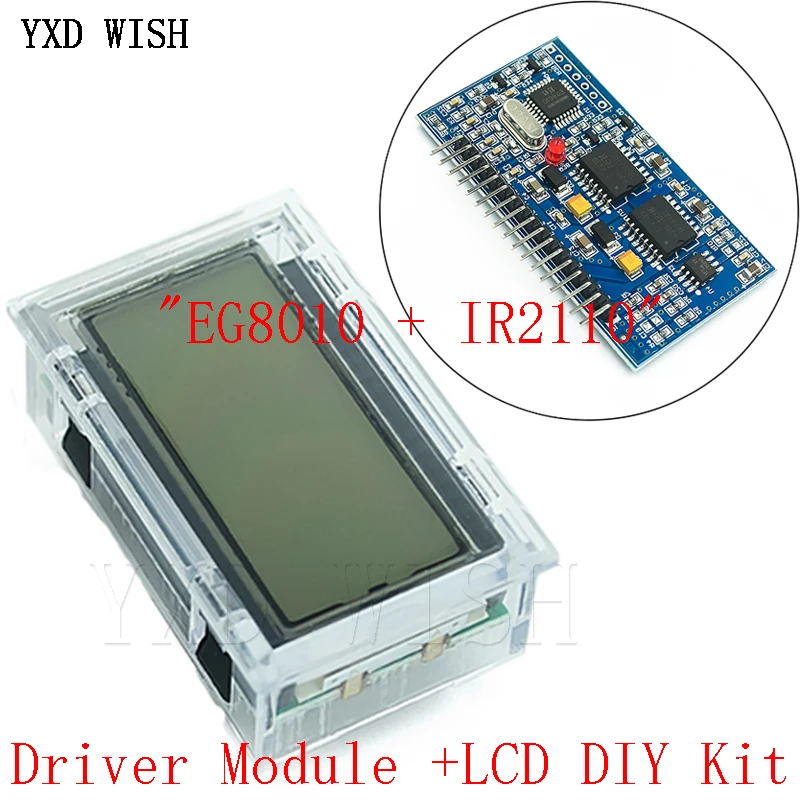

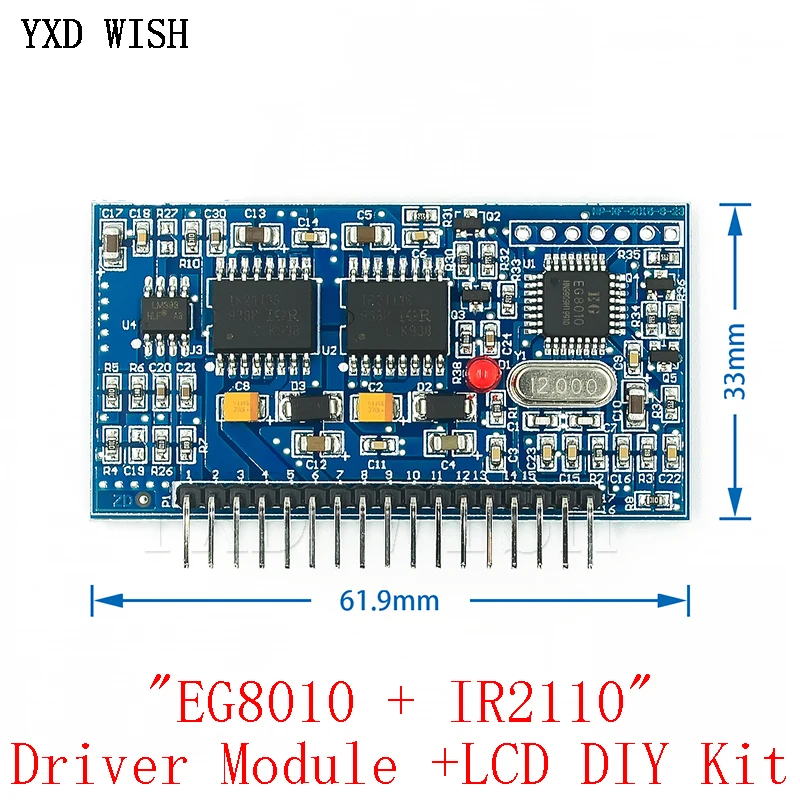

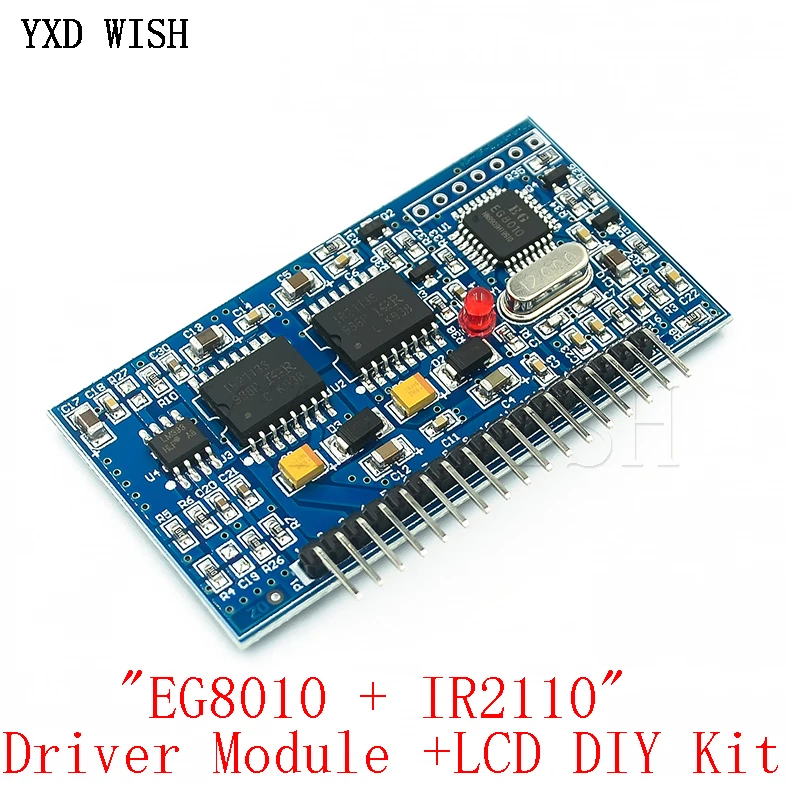

DC-AC純粋な正弦波インバーター,高品質,spwmブーストジェネレーター,ドライバーボードegs002 "eg8010 ir2110",ドライバーモジュールlcd diyキット
仕様:
Eg8010はデジタルであり、純粋な正弦波インバーター発電機チップの独自のデッドタイム制御を非常によく提供します。高精度を実現するために、2ステージDC-DC-AC電力変換構造またはシングルステージDC-AC電力周波数変圧器ブーストアーキテクチャ、外部12mhz水晶振動器で使用され、調和歪みは非常に小さく、 純粋な正弦波インバーター50Hz/60Hz,asic。 チップはcmosテクノロジー、spwm正弦発生器の内部統合、デッドタイム制御回路、乗数係数範囲、ソフトスタート回路、保護回路、rs232シリアル通信インターフェイスとシリアルLCDドライバモジュール1602が機能します。
機能:
-5vシングル電源
-ピン設定4種類の純粋な正弦波出力周波数: 固定周波数50 hz純粋な正弦波; 60 hz固定周波数純粋な正弦波; 0-100 hz純粋な正弦波周波数は調整可能です。純粋な正弦波周波数は0?400Hzで調整可能です。
-ユニポーラおよびポーラ変調
-デッドバンドコントロール付き,4つのデッドタイム,300nsのデッドタイム,500nsのデッドタイム,1.0usのデッドタイム,1.5usのデッドタイム
水晶振動器-外部12MHz
-Pwmキャリア周波数23.4KHz
-電圧、電流、リアルタイム温度フィードバック
-過電圧、低電圧、過電流および過熱保護
-1秒の応答時間を設定するソフトスタートモードピン
-外部出力電圧、周波数、その他のパラメーターを設定するためのシリアル通信
-外部シリアルポート128*32 LCDモジュール1602は、インバーターの電圧、周波数、温度、電流およびその他の情報を表示します。
アプリケーション:
-単相純粋正弦波インバーター
-PVインバーター
-風力発電インバーター
-無停電電源システム
-デジタル発電機システム
-パワーの場合
-単相モーター速度コントローラー
-単相インバーター
-正弦波調光器
-正弦波レギュレーター
-正弦波発生器

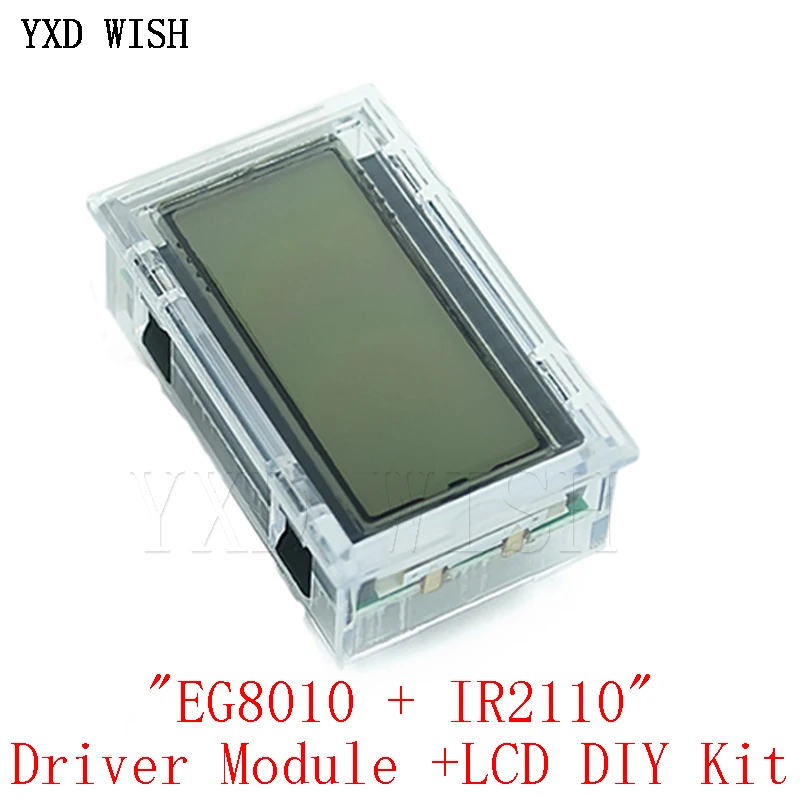

液晶の説明:
注意: 液晶にはケーブルが含まれていません
LCDを使用する場合、接続egs002ドライバーボードとLCDケーブルはシールドケーブルを使用する必要があります。そうしないと、インバーター、高電圧高電流環境がドライブプレートの動作を深刻に干渉します
出力電流
-
出力頻度
23.4KHz
重さ
0.04
サイズ
-
出力タイプ
single
モデル番号
Pure Sine Wave Inverter Driver Board EGS002 "EG8010 + IR2110"
タイプ
DC/DCのコンバーター
EG8010 + IR2110
