dig_T = []
dig_P = []
dig_H = []
i2c=smbus.SMBus(1)
addr=0x76
HUM= 0xF2#CTRL_HUM
MEAS = 0xF4#CTRL_MEAS
CONFIG = 0xF5#CONFIG
hum_d= 0x01 #湿度のオーバーサンプリング　×1に設定
meas_d = 0x27 #温度、気圧のオーバーサンプリング　×1、ノーマルモードに設定
config_d = 0xA0 #通常モードでの非アクティブ期間tstandby =1000ms に設定

# サブルーチン
def init_bme280(): #初期プログラム
ret = i2c.write_byte_data(addr, HUM , hum_d)#ctrl_hum
ret = i2c.write_byte_data(addr, MEAS, meas_d) #ctrl_meas
ret = i2c.write_byte_data(addr, CONFIG, config_d) #config

def read_CorrectionValue():#BME280補正データ取得
cv_t = i2c.read_i2c_block_data(addr, 0x88, 0x6) #温度補正値読込み
dig_T.append((cv_t[1] << 8) | cv_t[0])
dig_T.append((cv_t[3] << 8) | cv_t[2])
dig_T.append((cv_t[5] << 8) | cv_t[4])

#極性判断
for i in range(1, 2):
if dig_T[i] >= 32768:
 dig_T[i] -= 65536

#極性判断
for i in range(1, 8):
if dig_P[i]>= 32768:
 dig_P[i] -= 65536

v_h = i2c.read_byte_data(addr, 0xA1)#湿度補正値読込み
dig_H.append(v_h)

cv_h = i2c.read_i2c_block_data(addr, 0xE1, 0x08)
dig_H.append((cv_h[1] << 8) | cv_h[0])
dig_H.append( cv_h[2])
dig_H.append((cv_h[3] << 4) | (0x0F & cv_h[4]))
dig_H.append((cv_h[5] << 4) | ((cv_h[4] >> 4) & 0x0F))
dig_H.append( cv_h[6])

#極性判断
if dig_H[1] >= 32768:
dig_H[1] -= 65536

for i in range(3, 4):
if dig_H[i] >= 32768:
 dig_H[i] -= 65536

if dig_H[5] >= 128:
 dig_H[5] -= 256

def read_DataTPH():#測定データ読み込み
dTHP = i2c.read_i2c_block_data(addr, 0xF7, 0x08)#データ読み込み

#補正
tr = CorrectionValueT(data_T)
ps = CorrectionValueP(data_P)
hd = CorrectionValueH(data_H)

return tr,ps,hd

def CorrectionValueT(cnv_T): #温度補正
global t_f

v1 = (cnv_T / 8.0 - dig_T[0] * 2.0) * (dig_T[1]) / 2048.0
v2 = (cnv_T / 16.0 - dig_T[0]) * (cnv_T / 16.0 - dig_T[0]) / 4096.0 * dig_T[2] / 16384.0
t_f = v1 + v2
t1 = (t_f * 5 + 128) / 256
t1 = t1 / 100

return t1

def CorrectionValueP(cnv_P): #湿度補正
globalt_f
p1 = 0.0

v1 = t_f - 128000.0
v2 = v1 * v1 * dig_P[5]
v2 = v2 + ((v1 * dig_P[4]) * 131072.0)
v2 = v2 + (dig_P[3] * 3.435973837e10)
v1 = ((v1 * v1 * dig_P[2])/ 256.0) + (v1 * dig_P[1]) * 4096
v1 = (1.407374884e14 + v1) * (dig_P[0] / 8589934592.0)

if v1 == 0:
 return 0

p1 = 1048576.0 - cnv_P
p1 = ((p1 * 2147483648.0 - v2) * 3125) / v1
v1 = (dig_P[8] * (p1 / 8192.0) * (p1 / 8192.0)) / 33554432.0
v2 = (dig_P[7] * p1) / 524288.0
p1 = (p1 + v1 + v2) / 256 + dig_P[6] * 16.0
p1 = p1 / 256 / 100

return p1

def CorrectionValueH(cnv_H):#湿度補正
global t_f

h1 = float(t_f) - 76800.0
h1 = (cnv_H - (float(dig_H[3]) * 64.0 + float(dig_H[4]) / 16384.0 *h1))* \
 (float(dig_H[1]) / 65536.0 * (1.0 + float(dig_H[5]) / 67108864.0 * h1 * \
 (1.0 + float(dig_H[2]) / 67108864.0 * h1)))
h1 = h1 * (1.0 - float(dig_H[0]) * h1 / 524288.0)

return h1

init_bme280() #BME280の初期化
read_CorrectionValue()#補正データ読み込み
Tr,Ps,Hd =read_DataTPH()#測定データ読み込み

#表示
print('Temperatures = ' + str(Tr)+"(℃)")
print('Pressure = ' + str(Ps)+"(hpa)")
print('Humidity = ' + str(Hd)+"(%)")

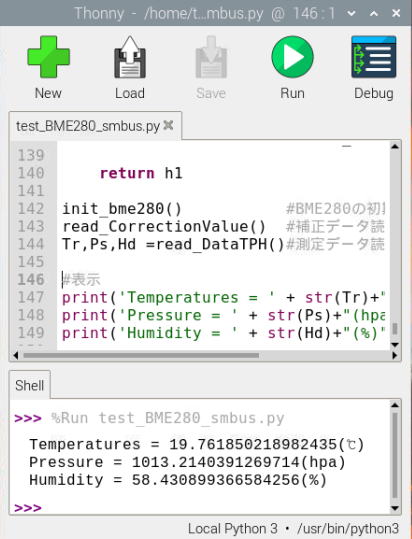

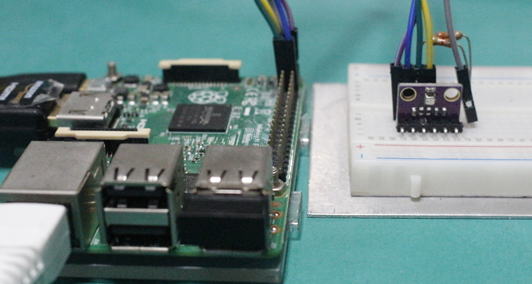

(3)テスト状況写真とプログラムを実行した結果

1.BME280 気温、湿度、大気圧使用例

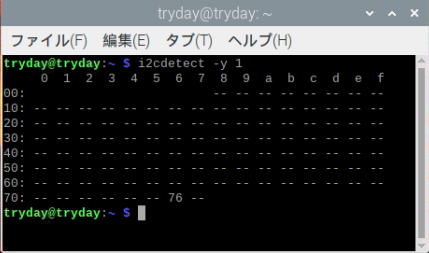

(1)接続確認

(2)プログラム例

(3)テスト状況写真とプログラムを実行した結果

1.BME280　気温、湿度、大気圧使用例
