今回はDS18B20に偽物？の様な動作不良と思われるものが発見されたので、DS18B20の全コマンドが使用できるか確認するDS18B20テスターを製作することにした。

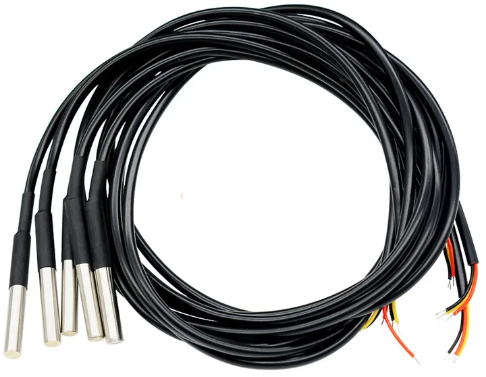

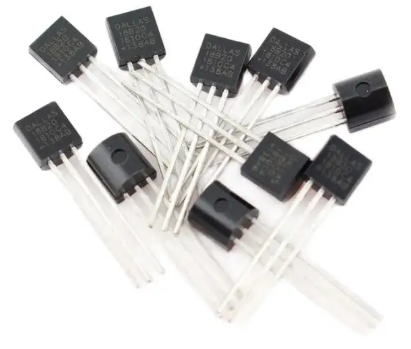

当方の手持ちDS18B20は中国直輸入品２種類と秋月電子で購入したものを本プログラムで確認しました。

使用するMCUは最安のCH32V003を使用してできるだけ安価に最低限の回路としました。
ハード的にはMCUの他にはプログラムを書き込むWCH-LinkEと抵抗２個です。

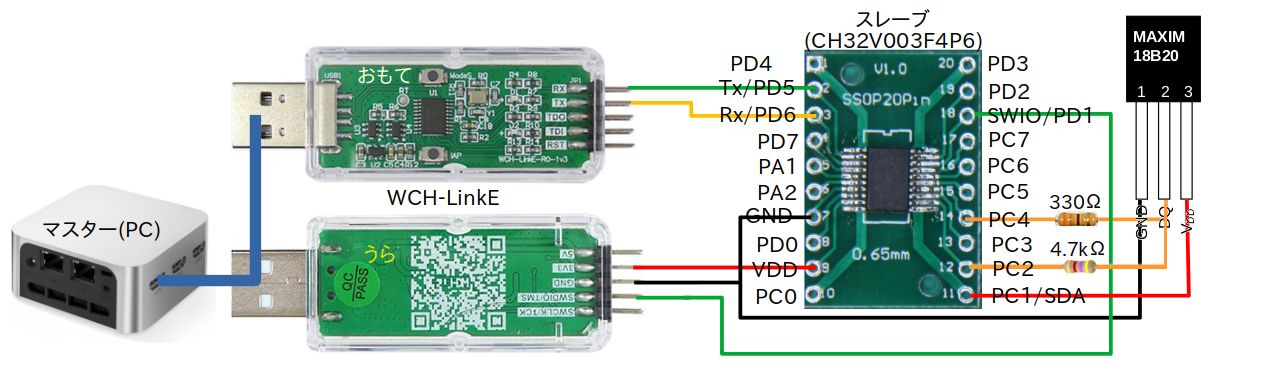

HC32V003F4P6を使用した回路を下記に示します。

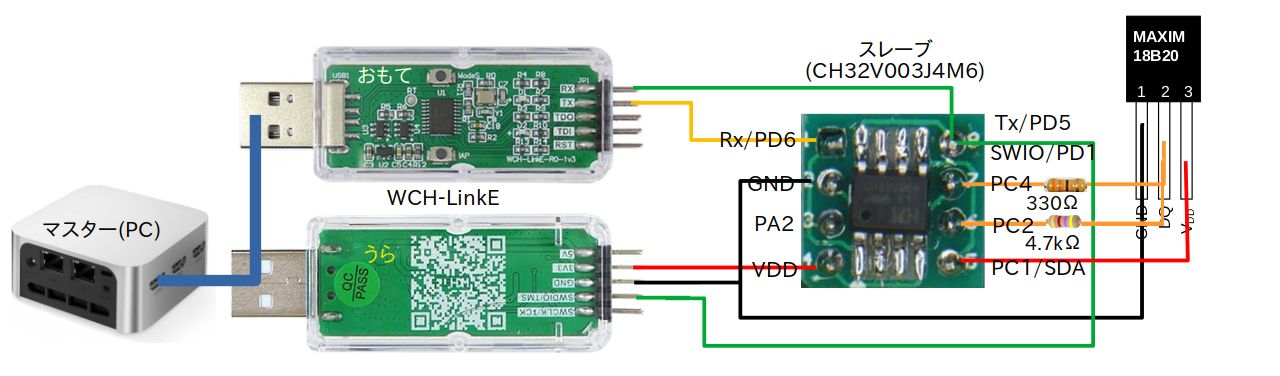

HC32V003J4M6を使用した回路を下記に示します。

動作確認の指示やメッセージはパソコンの通信ソフトを使用してキー入力により動作確認の項目を選択し、その動作状況のメッセージを表示します。

このプログラムは○×等の動作判定表示はしていません。
これは当方の手持ちDS18B20(以下スレーブと呼ぶ)全てが『4.不明な点』で説明していますが取説と動作が違っているためです。

例えば温度変換指令[0x44]により12bitの温度分解能の場合750(ms)程度で変換が完了するので、通常は温度変換指令[0x44]を出した後、タイマー等により750(ms)待って、スレーブの温度値を読み出します。

取説にはもう一つの方法として温度変換指令を出してから、スレーブから変換完了の合図を出す方法があり、それを確認して温度値を読み出すと書かれています。
しかし当方の手持ちスレーブ全てについて変換完了合図が≒30(us)と非常に早く、この信号でスレーブに読みに行っても変換した温度ではありませんでした。
ただし、最初の方法のとおり、750(ms)程度待ってスレーブへ読み出すと温度を取得出来るので、使い方によっては異常とも言えない。
その他としてEEPROM関係の命令で同じ様な症状が見られた。

加えて、秋月電子で購入したDS18B20もこの症状があるため、当方のプログラムが間違った方法で作成している可能性も大きい。 (私自身はオシロスコープにより、動作波形も確認しているので、プログラム上の問題は現時点では無いと思いこんでいます。)
このため使い方によって良否判定ができないので○×表記をやめ、できるだけ動作確認の状態を細かく表示することにしました。

今回作成したDS18B20テスターのプログラムを3項で記載します。
当方プログラム初心者のため、プログラムの作成方法等改良点が多いと思います。
お手数をおかけしますが、お教えいただければ幸いです。
なおこのプログラムは無料でご利用いただけますが、作成者は、このプログラムの使用によって生じるいかなる損害や損失についても、一切の責任を負いませんので予めご了承下さい。

1.1　動作確認できるコマンド

　プログラムで対応する、コマンドとプログラム内で使用しているマクロ定義を下表に示す。

CommandCode	項　目	#define
0x33	ROM読み取り	dfReadRom
0xF0	ROMを検索	dfSearchROM
0xCC	スキップROM	dfSkipRom
0x55	マッチROM	dfMatchRom
0xBE	スクラッチパッドを読む	dfReadScratchpad
0x4E	スクラッチパッドに書き込む	dfWriteScratchpad
0xEC	アラームサーチ	dfAlarmSeaech
0x44	温度を変換	dfConvertT
0x48	スクラッチパッドをコピー	dfCopyScratchpad
0xB8	リコールE2	dfReCall
0xB4	電源供給の読み取り	dfReadParasitePower

1.2　動作確認項目

プログラムで使用するキー番号と動作確認項目

キー	動作確認概容
1	外部電源を使用した１個接続と複数接続を想定した動作確認、温度測定
2	外部電源を使用した温度精度設定の変更
3	外部電源を使用した温度設定の変更、警報検索
4	外部電源を使用した温度警報精度設定のEEPROM記録、読み出し
5	寄生電源応答確認
6	寄生電源を使用した1個だけの最低限の動作確認、温度測定
7	寄生電源を使用した温度精度設定の変更
8	寄生電源を使用した温度設定の変更、警報検索
9	寄生電源を使用した温度警報精度設定のEEPROM記録、読み出し

1.3　通信ソフトの設定

(1)port: LinuxMint例(/dev/ttySO)
(2)Baud Rate: 115200
(3)Parity: none
(4)Bits: 8
(5)StopBits: 1
(6)Flow control: none

1.4　不明な点

(1)温度変換(0x44)・EEPROMコピー(0x48)状態の確認

12bitでMAX CONVERSION TIMEは750(ms)になっています。
規定の MAX CONVERSION TIME (12bitで750(ms))程度の時間を待ってからSCRATCHPADの値を確認した場合は温度変換されています。
不明な点は取説中の CONVERT T [44h]で変換状況を確認する方法として
｢If the DS18B20 is powered by an external supply, the master can issue read time slots after the Convert T command and the DS18B20 will respond by transmitting a 0 while the temperature conversion is in progress and a 1 when the conversion is done.｣
と記載があり、外部電源を使用している時に上記 0 の時間を測定したところ2x(us)程度でした。
この動作は中国から購入した２種類と秋月電子で購入した物で同じ様な時間でした。
この短い時間(100us程度)でSCRATCHPADの値を確認しても温度変換はされていません。
またEEPROMへのコピーも同様でした。
本プログラムでは 0 の時間は表示しますが、規定時間(0x44ならMAX CONVERSION TIME＋α、0x48は20(ms)程度)を待って処理しています。
※0x48,0xB8について
Write to EEPROM　Copy Scrathpad Copy(0x48)については取説に『リードタイムスロットを入れてコピー完了』が判るとは記載ないが、リードタイムをいれて計測すると時間が大変短いがれてコピー完了は書いて無いが、27(us)程度の0時間が計測できた。
しかしRecallE2(0xB8)には取説にリードタイムスロットを入れてコピー完了が判ると記載されているが計測すると 0(us)になるがこれは異常なのか？

(2)サーチロム(0xF0)およびアラームサーチ(0XEC)について

取説には『Search ROM手順の詳細については、 www.maxim‐ic.com/ibuttonbook にあるiButton® Book of Standardsを参照してください。』と記載があり内容を確認したのですが、当方の能力不足で全てを理解できませんでした。
ただし一部動作が理解できる部分があり、それに基づき自分なりにコードを記載しました。
詳細はROM検索を確認下さい。

1.5　注意点

(1)0確認[1]のbReadRom[0x33] Testの動作時間について

Read Rom(0x33)時の ReadTimeSlotのRead Data Valid 時間は記号で t_RDVだが取説には AC ELECTRICAL CHARACTERISTICSとして下表の様に記載されている

PARAMETER	SYMBOL	MIN	TYP	MAX	UNITS
Read Data Valid	tRDV			15	μs

MAX欄に記載されているので、この値より小さいのが良いように思えるが、実際は最大値が15(us)なので、これ以上遅い時間が良いらしいので注意が必要。

(2)0x4B 寄生電源(パラサイトパワー)使用読み取りについて

このコマンドは通常の使い方は
①[Reset_Presence] -> ②[0xCC] -> ③[0x4B] -> ④[ReadTimeSlot]
以上の手順により寄生電源を使用したスレーブがあれば、ReadTimeSlotで Loの信号をスレーブが出力する。
注意することは、

・②の代わりに　[0x55+RomCode]　を入れても寄生電源を使用しているスレーブがLo信号を出力しているが、これはRomCodeが違ったスレーブも反応してる。
・[0x55+RomCode]を使用するため事前にRomCodeを知るため、①と②の間に[0x33]や[0xF0※]を入れると反応しなくなる。

ただし、①の前に[Reset_Presence] ->[0x33]や[0xF0]を入れてRomCodeを取得した場合は反応する。
※取説には[0xF0]について『検索 ROM サイクルの後に、バスマスターはトランザクションシーケンスのステップ 1 (初期化) に戻る必要があります。』と記載がありました。

・②自体を無くして① -> ③ ｰ> ④ とした場合は反応しない。
・寄生電源から外部電源に切替えて動作確認をする場合は、全ての電源（信号線含む）を切ってから※20(ms)以上してから外部電源に切替えて動作確認を行っうこと。
　全ての電源を切って8(ms)以下では外部電源になっていても、寄生電源に接続している様にスレーブが応答する。

2　動作メッセージの概要

事前準備
・事前準備として DS18B20の近くに温度計で気温が判るようにしておくと動作確認に良い。

プログラムについて
・動作確認時の電源については外部電源と寄生電源ともに確認を実施しています。
・ScratchPad の表示は9Byteの情報ですが、メッセージは必要な5Byteだけを表示しています。
　　Code= 0x2F 0x01 0x2D 0xFB 0x7F CRC OK!

メッセージの概略

メッセージ

Power OFF Please set DS18B20 & SW ON
と表示された場合は、スイッチを押して下さい。
その後
Power OFF Please set DS18B20 & SW ON ON
USART ON USART Key No
と表示されるので、1~9のキーを押して各確認を行って下さい。

■入力キー [ 1 ] 外部電源で最低限の動作確認
1個(RomCodeが不要)だけと複数(RomCodeが必要)で使用できるコマンドで最低限の動作確認をする。
なお温度分解能は12bitで確認する。
ただし確認は温度測定値の誤差を確認するのではなく、値が変換コマンドで変化するかを確認する。
以下簡単に確認方法を記載する。

a.Reset_Presence のスレーブ側信号のHi,Lo継続時間を測定する。

b.RomCodeを読み出しとCRCのチェック
(b)スレーブのLo信号継続時間を計測

c.ScratchPadの読み出しとCRCチェック

d.温度分解能が最低限動作確認の12bitになっていない場合
(a)ScratchPad内分解能を12bitに書き込み
(b)ScratchPadの読み出しとCRCチェックをして分解能が12bitでない場合は分解能を表示

e.ScratchPadの内容とCRCのチェック結果表示

f.温度変換指令のため、今の温度分解能を表示

g.温度変換指令を出力し、完了までの時間を測定

h.規定の変換時間を表示

i.ScratchPadの読み出しとCRCチェックをして内容を表示
温度値を確認し、良ければ動作確認終了

1項の通信ソフトに表示されるメッセージについて概略説明する。
(1).SingleUnitConnectionTest
a. Reset_Presence Test
スレーブのPresence応答時間測定確認
Up時間 tPDHIGH  規定値内なら Chk OK
Du時間 tPDLOW   既定値内なら Chk OK

b. READ Rom[0x33]の確認
READ Rom[0x33]を使用してRomCodeを検出 CRC NG なら Err 0x02処理へ
検出された RoMCode と CRCの確認結果を表示する
スレーブの返答信号でLowレベルの時間を測定する。
Du時間 tRDV 測定値がこれ以上でOKと思うが
取説の時間表記方法が理解できないので判定表示はしていない。

c. SKIP ROM[0xCC]、READ SCRATCHPAD[0xBE]の確認
SKIP ROM[0xCC]、READ SCRATCHPAD[0xBE]を使用してScratchPadを検出する
(CRCチェックOK ScratchPadChkCrc[]に0x00 NG Err 0x02処理へ)
本試験では最低限温度解像度12bitの測定を最低動作基準にしているため
ScratchPadの設定が12bitか確認し12bitでなかったら、
SKIP ROM[0xCC]、WRITE SCRATCHPAD[0x4E]を使用して12bit設定へ変更する。
変更ができない場合は、変更できないメッセージを表示す。
動作確認はそのまま進める。
検出された ScratchPad と CRCの確認結果を表示する

ScratchPadの表示データ(16進数)×5個について
詳細は parts/SensorEtc/DS18B20/Hardware.php#1.4.1 の 1.4.1 レジスター内容を参照下さい。
温度精度の12bitの設定は表示データ左から5番目で 0X7F と表示されている。
ここで表示されているデータと次の温度変換指令後のデータを比較することなどで動作確認を行う。

d, SKIP ROM[0xCC]、CONVERT T[0x44]の確認
SKIP ROM[0xCC]、CONVERT T[0x44]で変換指示をします。
 スレーブ側からの変換完了合図の時間を測定し表示する。
 しかし取説と違い 完了時間が短すぎる20(us)と答えが帰ってくる。
秋月で購入した物も同じのため取説が合っているのか？
SKIP ROM[0xCC]、READ SCRATCHPAD[0xBE]を使用し ScratchPad の温度関係データを表示する。
表示の信頼性については温度計などと比較して下さい。

(2)MultipleConnectionsTest (1)との違いは
 RomCodeの取得方法が、READ Rom[0x33] -> SEARCH ROM[0xF0]になり、
 その他は SKIP ROM[0xCC] ｰ> MatchRom[0x55]+RomCode になります。
 これらのコードが使用できれば、複数のスレーブ(DS18B20)が接続できます。

■入力キー [ 2 ] 外部電源で温度分解能設定の変更と測定
・ここでは温度分解能を変更して温度の変換が出来るかを確認する。
・確認は1.SingleUnitConnectionTestと2.MultipleConnectionsTestに別けて確認する。
・温度分解能を(1)9bit~(4)12bitの4段階で変換が出来るか確認をする。
・(x)項の確認bit数とテストする分解能bitが合わない場合が有る。
これは各分解能で変更指示を受け付けない不良品と思われる物で、変更指示前の分解能で温度変換を実施するためです。

以下簡単に確認方法を記載する。
a.接続されているRomCodeを取得する。

b.動作確認する温度分解能をScratchPadに設定する。
c.ScratchPadを読み出し

d.ScratchPadの内容を表示し
 (a)記録されている温度値を表示する。
 (b)設定されている温度分解能を表示する。

e.設定されている温度分解能で温度変換待ち時間を設定する。

f.温度変換指示を出す。

g.スレーブの温度変換完了時間を測定する。(※１)

h.g項の時間を含み各分解能での変換時間を待機
待機時間については、9~12bit= 100,200,400,800 (ms)としている。

i.ScratchPadを読み出し

j.ScratchPadの内容を表示し
 (a)記録されている温度値を表示する。
 (b)設定されている温度分解能を表示する。

■入力キー [ 3 ] 外部電源で温度設定の変更、警報検索
・ここでは温度異常警報の設定ができるか、
 警報の設定温度以上、以下でALARM SEARCH [ECh]によりRomCodeを出力することが出来るかを確認します。
・確認は1.SingleUnitConnectionTestと2.MultipleConnectionTestに別けて確認する。
・温度測定を実施し、その温度値と比較することで動作確認をする。
・温度測定の分解能は12bit固定で確認する。

以下簡単に確認方法を記載する。
 入力キー[2]のa~jは同じ動作
k.測定した温度を符号付きの整数(例変数：IgTp)にする。

l.動作確認は３ケースでHi､Loの計算をする。　(記号補足 Hi=SCRATCHPADのTHレジスタ値　Lo=TLレジスタ)
(a)警報動作していない条件(Hi=IgTp+2,Lo=IgTp-2)でALARM SEARCH [ECh]してRomCodeの出力が無いことを確認。
(b)高温警報(Hi=IgTp-2,Lo=IgTp-2)でALARM SEARCH [ECh]してRomCodeの出力を確認する。
(c)低温警報(Hi=IgTp+2,Lo=IgTp+2)でALARM SEARCH [ECh]してRomCodeの出力を確認する。

m.Hi,Lo設定値をScratchPadに書き込む

n.ScratchPadの内容を読み出し、表示する。

o.ALARM SEARCHでRomCodeを読み取る。

p.読み取ったRomCodeを表示する。(読み取れなかった場合はそのメッセージを表示する)

■入力キー [ 4 ] 外部電源で温度警報・分解能設定しEEPROM記録、読み出し
・ここでは温度警報や温度分解能の値がEEPROMに記録、読み出し出来るかを確認する。
 このため、最初にEEPROMの値を読み込む、それと違った値をEEPROMに記録、再読み出しして、動作確認をする。

以下簡単に確認方法を記載する。
a.EEPROMからScratchPadへデータを書き込む

b.ScratchPadを読み出し、警報温度、分解能が同じ設定にならないような値をScratchPadに書き込む。
 (a)Hiは温度が50℃を超える場合は45℃に、以下の場合は55℃に設定
 (b)Loは温度が-10℃未満の場合は-5℃に、以上の場合は-15℃に設定
 (c)分解能は 前の設定値＋1bitの分解能で12bitを超える場合は9bitに設定する。

c.EEPROMに書き込み
 (a)書き込み完了時間を測定（なお取説には書き込み完了の信号については記載なしだが、測定してみた。）
 (b)上記時間を加えてトータル20(ms)待って次へ

d.EEPROMから読み出す。
 (a)読み出し完了時間を測定
 (b)上記時間を加えてトータル20(ms)待って次へ

e.ScratchPadを読み出しb項で設定した値と比較
 (a)分解能、温度設定値の表示
 (b)上記値が、b項の値と比較した結果表示

■入力キー [ 5 ] 寄生電源を使用した場合の応答確認
・ここでは寄生電源を使用た場合に応答を確認するため、最初に寄生電源を使用して応答することを確認し次に外部電源で応答が無いことを確認する。

以下簡単に確認方法を記載する。
a.電源を寄生電源にする。

b.Reset_Presenceを実施後Read Time Slotを実施、応答までの時間を測定する

c.正常な動作だった場合の時間をメッセージとして表示する。

e.電源を完全に切り、外部電源にする。

f,gはb,cと同じ

■入力キー[ 6 ]~[ 9 ]は[ 1 ]~[ 4 ]の確認を寄生電源で実施する。

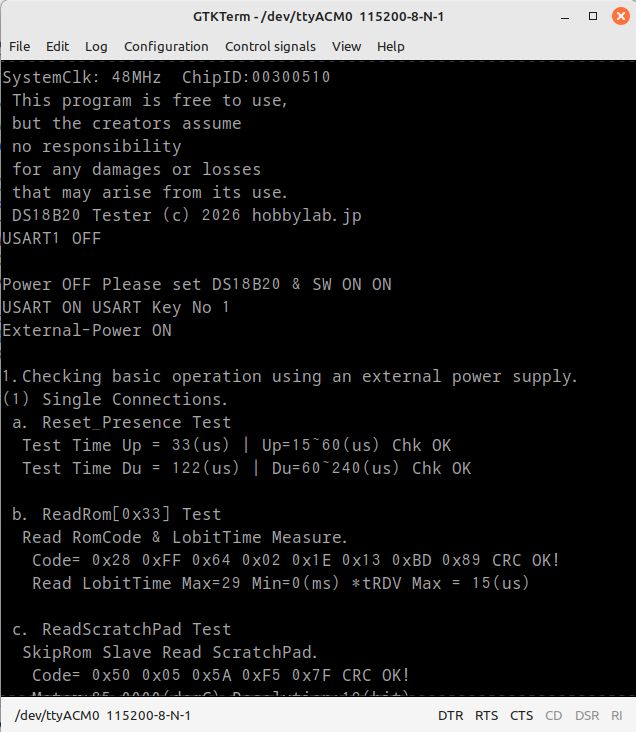

キー番号1〜9の確認表示内容
　　(通信ソフトGTKTermで受信した内容)

SystemClk: 48MHz  ChipID:xxxxxxxx
 This program is free to use,
 but the creators assume
 no responsibility
 for any damages or losses
 that may arise from its use.
 DS18B20 Tester (c) 2026 hobbylab.jp
USART1 OFF

Power OFF Please set DS18B20 & SW ON ON
USART ON USART Key No 1
External-Power ON

1.Checking basic operation using an external power supply.
(1) Single Connections.
 a. Reset_Presence Test
  Test Time Up = 32(us) | Up=15~60(us) Chk OK
  Test Time Du = 125(us) | Du=60~240(us) Chk OK

b. ReadRom[0x33] Test
  Read RomCode & LobitTime Measure.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
   Read LobitTime Max=27 Min=0(ms) *tRDV Max = 15(us)

c. ReadScratchPad Test
  SkipRom Slave Read ScratchPad.
  Change the resolution from 11bit to standard 12bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)

d. Temperature Conversion Test
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

(2) Multiple Connections.
 a. Reset_Presence Test
  Test Time Up = 32(us) | Up=15~60(us) Chk OK
  Test Time Du = 125(us) | Du=60~240(us) Chk OK

b. SEARCH ROM[0xF0] Test
  Search RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

c. ReadScratchPad Test
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

d. Temperature Conversion Test
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

Power OFF Please set DS18B20 & USART Key No 2
External-Power ON

2.Check temperature accuracy settings using an external power supply.
(1) Single Connections.
  SkipRom Slave Read ScratchPad.

a. Temperature Conversion Test  Setting set to 9-bit.
  Change the resolution from 11bit to standard 9bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x1F CRC OK!
   Meter:85.0000(degC) Resolution:9(bit)
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 100(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x2D 0xFB 0x1F CRC OK!
   Meter:20.5000(degC) Resolution:9(bit)

b. Temperature Conversion Test  Setting set to 10-bit.
  Change the resolution from 9bit to standard 10bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x2D 0xFB 0x3F CRC OK!
   Meter:20.5000(degC) Resolution:10(bit)
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 200(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x2D 0xFB 0x3F CRC OK!
   Meter:20.2500(degC) Resolution:10(bit)

c. Temperature Conversion Test  Setting set to 11-bit.
  Change the resolution from 10bit to standard 11bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x2D 0xFB 0x5F CRC OK!
   Meter:20.2500(degC) Resolution:11(bit)
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 400(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x42 0x01 0x2D 0xFB 0x5F CRC OK!
   Meter:20.1250(degC) Resolution:11(bit)

d. Temperature Conversion Test  Setting set to 12-bit.
  Change the resolution from 11bit to standard 12bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x42 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.1250(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
  MatchRom Slave Read ScratchPad.

a. Temperature Conversion Test  Setting set to 9-bit.
  Change the resolution from 12bit to standard 9bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x1F CRC OK!
   Meter:20.0625(degC) Resolution:9(bit)
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 100(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x2D 0xFB 0x1F CRC OK!
   Meter:20.5000(degC) Resolution:9(bit)

b. Temperature Conversion Test  Setting set to 10-bit.
  Change the resolution from 9bit to standard 10bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x2D 0xFB 0x3F CRC OK!
   Meter:20.5000(degC) Resolution:10(bit)
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 200(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x2D 0xFB 0x3F CRC OK!
   Meter:20.2500(degC) Resolution:10(bit)

c. Temperature Conversion Test  Setting set to 11-bit.
  Change the resolution from 10bit to standard 11bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x2D 0xFB 0x5F CRC OK!
   Meter:20.2500(degC) Resolution:11(bit)
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 400(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x42 0x01 0x2D 0xFB 0x5F CRC OK!
   Meter:20.1250(degC) Resolution:11(bit)

d. Temperature Conversion Test  Setting set to 12-bit.
  Change the resolution from 11bit to standard 12bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Code= 0x42 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.1250(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

Power OFF Please set DS18B20 & USART Key No 3
External-Power ON

3.Checking temperature settings and alarm detection using an external power supply.
(1) Single Connections.
  Read RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
  SkipRom Slave Read ScratchPad.
  Temperature Conversion Test  Setting set to 12-bit.
  Change the resolution from 11bit to standard 12bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-5(degC)OrLess OR Activ[45(degC)OrMore]
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:-5(degC)OrLess OR 45(degC)OrMore

a. Check that there is no alarm.
  Set the temperature alarm to Lo=18(degC) & hi=22(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x41 0x01 0x16 0x12 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR 22(degC)OrMore
  Search Alarm RomCode.
  There is no slave to be found !!

b. High temperature alarm.
  Set the temperature alarm to Lo=18(degC) & hi=18(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x41 0x01 0x12 0x12 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR Activ[18(degC)OrMore]
  Search Alarm RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

c. Low temperature alarm.
  Set the temperature alarm to Lo=22(degC) & hi=22(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x41 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  Search Alarm RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
  MatchRom Slave Read ScratchPad.
  Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x41 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore

a. Check that there is no alarm.
  Set the temperature alarm to Lo=18(degC) & hi=22(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x41 0x01 0x16 0x12 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR 22(degC)OrMore
  Search Alarm RomCode.
  There is no slave to be found !!

b. High temperature alarm.
  Set the temperature alarm to Lo=18(degC) & hi=18(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x41 0x01 0x12 0x12 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR Activ[18(degC)OrMore]
  Search Alarm RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

c. Low temperature alarm.
  Set the temperature alarm to Lo=22(degC) & hi=22(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x41 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  Search Alarm RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

Power OFF Please set DS18B20 & USART Key No 4
External-Power ON

4.Checking EEPROM recording and reading using an external power supply.
(1) Single Connections.
 a. Read the EEPROM Value
  SkipRom Slave RecallE2
   CompleteTime=0(us) :Min(1Count)Time 1(us)
   Wait 20000(us) for ReCall.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x5F CRC OK!
   Meter:85.0000(degC) Resolution:11(bit)
   Alarm:-5(degC)OrLess OR Activ[45(degC)OrMore]

b. Change the ScratchPad Settings
  Set Resolution=12(bit) AND Lo=-15(degC) AND Hi=55(degC)
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   ScratchPadChange OK!!

c. Write to EEPROM
  SkipRom Slave Copy Scrathpad.
   CompleteTime=27(us) :Min(1Count)Time 1(us)
   Wait 19973(us) for Copy.

d. Read the EEPROM Value
  SkipRom Slave RecallE2
   CompleteTime=0(us) :Min(1Count)Time 1(us)
   Wait 20000(us) for ReCall.
  SkipRom Slave Read ScratchPad.

e. Result Read the EEPROM Value
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x37 0xF1 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-15(degC)OrLess OR Activ[55(degC)OrMore]
   ScratchPadChange OK!!

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
 a. Read the EEPROM Value
  MatchRom Slave RecallE2
   CompleteTime=0(us) :Min(1Count)Time 1(us)
   Wait 20000(us) for ReCall.
  MatchRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x37 0xF1 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-15(degC)OrLess OR Activ[55(degC)OrMore]

b. Change the ScratchPad Settings
  Set Resolution=9(bit) AND Lo=-5(degC) AND Hi=45(degC)
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   ScratchPadChange OK!!

c. Write to EEPROM
  MatchRom Slave Copy Scrathpad.
   CompleteTime=27(us) :Min(1Count)Time 1(us)
   Wait 19973(us) for Copy.

d. Read the EEPROM Value
  MatchRom Slave RecallE2
   CompleteTime=0(us) :Min(1Count)Time 1(us)
   Wait 20000(us) for ReCall.
  MatchRom Slave Read ScratchPad.

e. Result Read the EEPROM Value
  MatchRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x1F CRC OK!
   Meter:85.0000(degC) Resolution:9(bit)
   Alarm:-5(degC)OrLess OR Activ[45(degC)OrMore]
   ScratchPadChange OK!!

Power OFF Please set DS18B20 & USART Key No 5

5.Checking the Parasitic Power Supply Response.
(1) Check with parasitic power supply.
  Parasite-Power ON
  SkipRom Slave Read ParasitePowe.
  CompleteTime=27(us) :Min(1Count)Time 1(us)
   If CompleteTime > 0, the parasitic power supply

(2) Check with an external power supply.
  Power OFF
  External-Power ON
  SkipRom Slave Read ParasitePowe.
  CompleteTime=0(us) :Min(1Count)Time 1(us)
   If CompleteTime > 0, the parasitic power supply

Power OFF Please set DS18B20 & USART Key No 6
Parasite-Power ON

6.Checking basic operation using an Parasitic power supply.
(1) Single Connections.
 a. Reset_Presence Test
  Test Time Up = 32(us) | Up=15~60(us) Chk OK
  Test Time Du = 124(us) | Du=60~240(us) Chk OK

b. ReadRom[0x33] Test
  Read RomCode & LobitTime Measure.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
   Read LobitTime Max=27 Min=0(ms) *tRDV Max = 15(us)

c. ReadScratchPad Test
  SkipRom Slave Read ScratchPad.
  Change the resolution from 9bit to standard 12bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)

d. Temperature Conversion Test
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

(2) Multiple Connections.
 a. Reset_Presence Test
  Test Time Up = 32(us) | Up=15~60(us) Chk OK
  Test Time Du = 124(us) | Du=60~240(us) Chk OK

b. SEARCH ROM[0xF0] Test
  Search RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

c. ReadScratchPad Test
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

d. Temperature Conversion Test
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

Power OFF Please set DS18B20 & USART Key No 7
Parasite-Power ON

7.Check temperature accuracy settings using an Parasitic power supply.
(1) Single Connections.
  SkipRom Slave Read ScratchPad.

a. Temperature Conversion Test  Setting set to 9-bit.
   Code= 0x50 0x05 0x2D 0xFB 0x1F CRC OK!
   Meter:85.0000(degC) Resolution:9(bit)
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 100(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x2D 0xFB 0x1F CRC OK!
   Meter:20.5000(degC) Resolution:9(bit)

b. Temperature Conversion Test  Setting set to 10-bit.
  Change the resolution from 9bit to standard 10bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x2D 0xFB 0x3F CRC OK!
   Meter:20.5000(degC) Resolution:10(bit)
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 200(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x2D 0xFB 0x3F CRC OK!
   Meter:20.2500(degC) Resolution:10(bit)

c. Temperature Conversion Test  Setting set to 11-bit.
  Change the resolution from 10bit to standard 11bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x2D 0xFB 0x5F CRC OK!
   Meter:20.2500(degC) Resolution:11(bit)
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 400(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x40 0x01 0x2D 0xFB 0x5F CRC OK!
   Meter:20.0000(degC) Resolution:11(bit)

d. Temperature Conversion Test  Setting set to 12-bit.
  Change the resolution from 11bit to standard 12bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x40 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x40 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
  MatchRom Slave Read ScratchPad.

a. Temperature Conversion Test  Setting set to 9-bit.
  Change the resolution from 12bit to standard 9bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Code= 0x40 0x01 0x2D 0xFB 0x1F CRC OK!
   Meter:20.0000(degC) Resolution:9(bit)
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 100(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x2D 0xFB 0x1F CRC OK!
   Meter:20.5000(degC) Resolution:9(bit)

b. Temperature Conversion Test  Setting set to 10-bit.
  Change the resolution from 9bit to standard 10bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x2D 0xFB 0x3F CRC OK!
   Meter:20.5000(degC) Resolution:10(bit)
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 200(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x2D 0xFB 0x3F CRC OK!
   Meter:20.2500(degC) Resolution:10(bit)

c. Temperature Conversion Test  Setting set to 11-bit.
  Change the resolution from 10bit to standard 11bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x2D 0xFB 0x5F CRC OK!
   Meter:20.2500(degC) Resolution:11(bit)
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 400(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x40 0x01 0x2D 0xFB 0x5F CRC OK!
   Meter:20.0000(degC) Resolution:11(bit)

d. Temperature Conversion Test  Setting set to 12-bit.
  Change the resolution from 11bit to standard 12bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Code= 0x40 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

Power OFF Please set DS18B20 & USART Key No 8
Parasite-Power ON

8.Checking temperature settings and alarm detection using an Parasitic power supply.
(1) Single Connections.
  Read RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
  SkipRom Slave Read ScratchPad.
  Temperature Conversion Test  Setting set to 12-bit.
  Change the resolution from 9bit to standard 12bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-5(degC)OrLess OR Activ[45(degC)OrMore]
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x40 0x01 0x2D 0xFB 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:-5(degC)OrLess OR 45(degC)OrMore

a. Check that there is no alarm.
  Set the temperature alarm to Lo=18(degC) & hi=22(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x40 0x01 0x16 0x12 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR 22(degC)OrMore
  Search Alarm RomCode.
  There is no slave to be found !!

b. High temperature alarm.
  Set the temperature alarm to Lo=18(degC) & hi=18(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x40 0x01 0x12 0x12 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR Activ[18(degC)OrMore]
  Search Alarm RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

c. Low temperature alarm.
  Set the temperature alarm to Lo=22(degC) & hi=22(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x40 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  Search Alarm RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
  MatchRom Slave Read ScratchPad.
  Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x40 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x40 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore

a. Check that there is no alarm.
  Set the temperature alarm to Lo=18(degC) & hi=22(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x40 0x01 0x16 0x12 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR 22(degC)OrMore
  Search Alarm RomCode.
  There is no slave to be found !!

b. High temperature alarm.
  Set the temperature alarm to Lo=18(degC) & hi=18(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x40 0x01 0x12 0x12 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR Activ[18(degC)OrMore]
  Search Alarm RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

c. Low temperature alarm.
  Set the temperature alarm to Lo=22(degC) & hi=22(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x40 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.0000(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  Search Alarm RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!

Power OFF Please set DS18B20 & USART Key No 9
Parasite-Power ON

9.Checking EEPROM recording and reading using an Parasitic power supply.
(1) Single Connections.
 a. Read the EEPROM Value
  SkipRom Slave RecallE2
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for ReCall.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x1F CRC OK!
   Meter:85.0000(degC) Resolution:9(bit)
   Alarm:-5(degC)OrLess OR Activ[45(degC)OrMore]

b. Change the ScratchPad Settings
  Set Resolution=10(bit) AND Lo=-15(degC) AND Hi=55(degC)
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   ScratchPadChange OK!!

c. Write to EEPROM
  SkipRom Slave Copy Scrathpad.
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for Copy.

d. Read the EEPROM Value
  SkipRom Slave RecallE2
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for ReCall.
  SkipRom Slave Read ScratchPad.

e. Result Read the EEPROM Value
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x37 0xF1 0x3F CRC OK!
   Meter:85.0000(degC) Resolution:10(bit)
   Alarm:-15(degC)OrLess OR Activ[55(degC)OrMore]
   ScratchPadChange OK!!

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0x58 0xA7 0x57 0x12 0x21 0x01 0xF3 CRC OK!
 a. Read the EEPROM Value
  MatchRom Slave RecallE2
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for ReCall.
  MatchRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x37 0xF1 0x3F CRC OK!
   Meter:85.0000(degC) Resolution:10(bit)
   Alarm:-15(degC)OrLess OR Activ[55(degC)OrMore]

b. Change the ScratchPad Settings
  Set Resolution=11(bit) AND Lo=-5(degC) AND Hi=45(degC)
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   ScratchPadChange OK!!

c. Write to EEPROM
  MatchRom Slave Copy Scrathpad.
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for Copy.

d. Read the EEPROM Value
  MatchRom Slave RecallE2
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for ReCall.
  MatchRom Slave Read ScratchPad.

e. Result Read the EEPROM Value
  MatchRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x2D 0xFB 0x5F CRC OK!
   Meter:85.0000(degC) Resolution:11(bit)
   Alarm:-5(degC)OrLess OR Activ[45(degC)OrMore]
   ScratchPadChange OK!!

Power OFF Please set DS18B20 & USART Key No

一部動作不良のメッセージ
　　(分解能12bit以外変換不可など)

SystemClk: 48MHz  ChipID:********
 This program is free to use,
 but the creators assume
 no responsibility
 for any damages or losses
 that may arise from its use.
 DS18B20 Tester (c) 2026 hobbylab.jp
USART1 OFF

Power OFF Please set DS18B20 & SW ON ON
USART ON USART Key No 1
External-Power ON

1.Checking basic operation using an external power supply.
(1) Single Connections.
 a. Reset_Presence Test
  Test Time Up = 33(us) | Up=15~60(us) Chk OK
  Test Time Du = 122(us) | Du=60~240(us) Chk OK

b. ReadRom[0x33] Test
  Read RomCode & LobitTime Measure.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
   Read LobitTime Max=29 Min=0(ms) *tRDV Max = 15(us)

c. ReadScratchPad Test
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)

d. Temperature Conversion Test
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.2500(degC) Resolution:12(bit)

(2) Multiple Connections.
 a. Reset_Presence Test
  Test Time Up = 33(us) | Up=15~60(us) Chk OK
  Test Time Du = 122(us) | Du=60~240(us) Chk OK

b. SEARCH ROM[0xF0] Test
  Search RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

c. ReadScratchPad Test
  MatchRom Slave Read ScratchPad.
   Code= 0x44 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.2500(degC) Resolution:12(bit)

d. Temperature Conversion Test
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x41 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.0625(degC) Resolution:12(bit)

Power OFF Please set DS18B20 & USART Key No 2
External-Power ON

2.Check temperature accuracy settings using an external power supply.
(1) Single Connections.
  SkipRom Slave Read ScratchPad.

a. Temperature Conversion Test  Setting set to 9-bit.
  Change the resolution from 12bit to standard 9bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  Cannot be converted to 9-bit!!.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x46 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.3750(degC) Resolution:12(bit)

b. Temperature Conversion Test  Setting set to 10-bit.
  Change the resolution from 12bit to standard 10bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  Cannot be converted to 10-bit!!.
   Code= 0x46 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.3750(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x46 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.3750(degC) Resolution:12(bit)

c. Temperature Conversion Test  Setting set to 11-bit.
  Change the resolution from 12bit to standard 11bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  Cannot be converted to 11-bit!!.
   Code= 0x46 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.3750(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x47 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.4375(degC) Resolution:12(bit)

d. Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x47 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.4375(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x46 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.3750(degC) Resolution:12(bit)

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
  MatchRom Slave Read ScratchPad.

a. Temperature Conversion Test  Setting set to 9-bit.
  Change the resolution from 12bit to standard 9bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  Cannot be converted to 9-bit!!.
   Code= 0x46 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.3750(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x49 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.5625(degC) Resolution:12(bit)

b. Temperature Conversion Test  Setting set to 10-bit.
  Change the resolution from 12bit to standard 10bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  Cannot be converted to 10-bit!!.
   Code= 0x49 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.5625(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)

c. Temperature Conversion Test  Setting set to 11-bit.
  Change the resolution from 12bit to standard 11bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  Cannot be converted to 11-bit!!.
   Code= 0x48 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)

d. Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x48 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x4A 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.6250(degC) Resolution:12(bit)

Power OFF Please set DS18B20 & USART Key No 3
External-Power ON

3.Checking temperature settings and alarm detection using an external power supply.
(1) Single Connections.
  Read RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
  SkipRom Slave Read ScratchPad.
  Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore
  SkipRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore

a. Check that there is no alarm.
  Set the temperature alarm to Lo=18(degC) & hi=22(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x48 0x01 0x16 0x12 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR 22(degC)OrMore
  Search Alarm RomCode.
  There is no slave to be found !!

b. High temperature alarm.
  Set the temperature alarm to Lo=18(degC) & hi=18(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x48 0x01 0x12 0x12 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR Activ[18(degC)OrMore]
  Search Alarm RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

c. Low temperature alarm.
  Set the temperature alarm to Lo=22(degC) & hi=22(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x48 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  Search Alarm RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
  MatchRom Slave Read ScratchPad.
  Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x48 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  MatchRom Slave ConvertT.
   CompleteTime=20(us) :Min(1Count)Time 20(us)
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x48 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore

a. Check that there is no alarm.
  Set the temperature alarm to Lo=18(degC) & hi=22(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x48 0x01 0x16 0x12 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR 22(degC)OrMore
  Search Alarm RomCode.
  There is no slave to be found !!

b. High temperature alarm.
  Set the temperature alarm to Lo=18(degC) & hi=18(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x48 0x01 0x12 0x12 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:18(degC)OrLess OR Activ[18(degC)OrMore]
  Search Alarm RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

c. Low temperature alarm.
  Set the temperature alarm to Lo=22(degC) & hi=22(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x48 0x01 0x16 0x16 0x7F CRC OK!
   Meter:20.5000(degC) Resolution:12(bit)
   Alarm:Activ[22(degC)OrLess] OR 22(degC)OrMore
  Search Alarm RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

Power OFF Please set DS18B20 & USART Key No 4
External-Power ON

4.Checking EEPROM recording and reading using an external power supply.
(1) Single Connections.
 a. Read the EEPROM Value
  SkipRom Slave RecallE2
   CompleteTime=0(us) :Min(1Count)Time 1(us)
   Wait 20000(us) for ReCall.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore

b. Change the ScratchPad Settings
  Set Resolution=9(bit) AND Lo=-5(degC) AND Hi=45(degC)
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
   Err Resolution Setting Value is Different!!

c. Write to EEPROM
  SkipRom Slave Copy Scrathpad.
   CompleteTime=26(us) :Min(1Count)Time 1(us)
   Wait 19974(us) for Copy.

d. Read the EEPROM Value
  SkipRom Slave RecallE2
   CompleteTime=0(us) :Min(1Count)Time 1(us)
   Wait 20000(us) for ReCall.
  SkipRom Slave Read ScratchPad.

e. Result Read the EEPROM Value
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore
   Err Hi Temperature Setting Value is Different!!
   Err Lo Temperature Setting Value is Different!!
   Err Resolution Setting Value is Different!!

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
 a. Read the EEPROM Value
  MatchRom Slave RecallE2
   CompleteTime=0(us) :Min(1Count)Time 1(us)
   Wait 20000(us) for ReCall.
  MatchRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore

b. Change the ScratchPad Settings
  Set Resolution=9(bit) AND Lo=-5(degC) AND Hi=45(degC)
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
   Err Resolution Setting Value is Different!!

c. Write to EEPROM
  MatchRom Slave Copy Scrathpad.
   CompleteTime=26(us) :Min(1Count)Time 1(us)
   Wait 19974(us) for Copy.

d. Read the EEPROM Value
  MatchRom Slave RecallE2
   CompleteTime=0(us) :Min(1Count)Time 1(us)
   Wait 20000(us) for ReCall.
  MatchRom Slave Read ScratchPad.

e. Result Read the EEPROM Value
  MatchRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore
   Err Hi Temperature Setting Value is Different!!
   Err Lo Temperature Setting Value is Different!!
   Err Resolution Setting Value is Different!!

Power OFF Please set DS18B20 & USART Key No 5

5.Checking the Parasitic Power Supply Response.
(1) Check with parasitic power supply.
  Parasite-Power ON
  SkipRom Slave Read ParasitePowe.
  CompleteTime=29(us) :Min(1Count)Time 1(us)
   If CompleteTime > 0, the parasitic power supply

Power OFF Please set DS18B20 & USART Key No 6
Parasite-Power ON

6.Checking basic operation using an Parasitic power supply.
(1) Single Connections.
 a. Reset_Presence Test
  Test Time Up = 33(us) | Up=15~60(us) Chk OK
  Test Time Du = 124(us) | Du=60~240(us) Chk OK

b. ReadRom[0x33] Test
  Read RomCode & LobitTime Measure.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
   Read LobitTime Max=29 Min=0(ms) *tRDV Max = 15(us)

c. ReadScratchPad Test
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)

d. Temperature Conversion Test
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

(2) Multiple Connections.
 a. Reset_Presence Test
  Test Time Up = 33(us) | Up=15~60(us) Chk OK
  Test Time Du = 124(us) | Du=60~240(us) Chk OK

b. SEARCH ROM[0xF0] Test
  Search RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

c. ReadScratchPad Test
  MatchRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

d. Temperature Conversion Test
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

Power OFF Please set DS18B20 & USART Key No 7
Parasite-Power ON

7.Check temperature accuracy settings using an Parasitic power supply.
(1) Single Connections.
  SkipRom Slave Read ScratchPad.

a. Temperature Conversion Test  Setting set to 9-bit.
  Change the resolution from 12bit to standard 9bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  Cannot be converted to 9-bit!!.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

b. Temperature Conversion Test  Setting set to 10-bit.
  Change the resolution from 12bit to standard 10bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  Cannot be converted to 10-bit!!.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

c. Temperature Conversion Test  Setting set to 11-bit.
  Change the resolution from 12bit to standard 11bit.
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  Cannot be converted to 11-bit!!.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

d. Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
  MatchRom Slave Read ScratchPad.

a. Temperature Conversion Test  Setting set to 9-bit.
  Change the resolution from 12bit to standard 9bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  Cannot be converted to 9-bit!!.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

b. Temperature Conversion Test  Setting set to 10-bit.
  Change the resolution from 12bit to standard 10bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  Cannot be converted to 10-bit!!.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x3D 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.8125(degC) Resolution:12(bit)

c. Temperature Conversion Test  Setting set to 11-bit.
  Change the resolution from 12bit to standard 11bit.
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  Cannot be converted to 11-bit!!.
   Code= 0x3D 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.8125(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

d. Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)

Power OFF Please set DS18B20 & USART Key No 8
Parasite-Power ON

8.Checking temperature settings and alarm detection using an Parasitic power supply.
(1) Single Connections.
  Read RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
  SkipRom Slave Read ScratchPad.
  Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore
  SkipRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  SkipRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x5A 0xF5 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore

a. Check that there is no alarm.
  Set the temperature alarm to Lo=17(degC) & hi=21(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x3C 0x01 0x15 0x11 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:17(degC)OrLess OR 21(degC)OrMore
  Search Alarm RomCode.
  There is no slave to be found !!

b. High temperature alarm.
  Set the temperature alarm to Lo=17(degC) & hi=17(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x3C 0x01 0x11 0x11 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:17(degC)OrLess OR Activ[17(degC)OrMore]
  Search Alarm RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

c. Low temperature alarm.
  Set the temperature alarm to Lo=21(degC) & hi=21(degC).
  SkipRom Slave Set Scratchpad.
  SkipRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x3C 0x01 0x15 0x15 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:Activ[21(degC)OrLess] OR 21(degC)OrMore
  Search Alarm RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
  MatchRom Slave Read ScratchPad.
  Temperature Conversion Test  Setting set to 12-bit.
   Code= 0x3C 0x01 0x15 0x15 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:Activ[21(degC)OrLess] OR 21(degC)OrMore
  MatchRom Slave ConvertT.
   Strong Pull-Up due to Floating Power Supply
   Wait 800(ms) for Conversion.
  MatchRom Slave Read ScratchPad.
   Code= 0x3C 0x01 0x15 0x15 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:Activ[21(degC)OrLess] OR 21(degC)OrMore

a. Check that there is no alarm.
  Set the temperature alarm to Lo=17(degC) & hi=21(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x3C 0x01 0x15 0x11 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:17(degC)OrLess OR 21(degC)OrMore
  Search Alarm RomCode.
  There is no slave to be found !!

b. High temperature alarm.
  Set the temperature alarm to Lo=17(degC) & hi=17(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x3C 0x01 0x11 0x11 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:17(degC)OrLess OR Activ[17(degC)OrMore]
  Search Alarm RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

c. Low temperature alarm.
  Set the temperature alarm to Lo=21(degC) & hi=21(degC).
  MatchRom Slave Set Scratchpad.
  MatchRom Slave Read ScratchPad.
  ScratchPad value after setting change.
   Code= 0x3C 0x01 0x15 0x15 0x7F CRC OK!
   Meter:19.7500(degC) Resolution:12(bit)
   Alarm:Activ[21(degC)OrLess] OR 21(degC)OrMore
  Search Alarm RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!

Power OFF Please set DS18B20 & USART Key No 9
Parasite-Power ON

9.Checking EEPROM recording and reading using an Parasitic power supply.
(1) Single Connections.
 a. Read the EEPROM Value
  SkipRom Slave RecallE2
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for ReCall.
  SkipRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore

c. Write to EEPROM
  SkipRom Slave Copy Scrathpad.
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for Copy.

d. Read the EEPROM Value
  SkipRom Slave RecallE2
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for ReCall.
  SkipRom Slave Read ScratchPad.

(2) Multiple Connections.
  Read RomCode.
   Code= 0x28 0xFF 0x64 0x02 0x1E 0x13 0xBD 0x89 CRC OK!
 a. Read the EEPROM Value
  MatchRom Slave RecallE2
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for ReCall.
  MatchRom Slave Read ScratchPad.
   Code= 0x50 0x05 0x5A 0xF5 0x7F CRC OK!
   Meter:85.0000(degC) Resolution:12(bit)
   Alarm:-11(degC)OrLess OR 90(degC)OrMore

c. Write to EEPROM
  MatchRom Slave Copy Scrathpad.
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for Copy.

d. Read the EEPROM Value
  MatchRom Slave RecallE2
   Strong Pull-Up due to Floating Power Supply
   Wait 0(us) for ReCall.
  MatchRom Slave Read ScratchPad.

Power OFF Please set DS18B20 & USART Key No

3　プログラム

プログラムは『MounRiver Studio Ⅱ』を使用して作成した。
ファイルのSystem_ch32v00x.cのClock は内部の48Mhzを選択している。
（クロックの選択は『#define SYSCLK_FREQ_48MHZ_HSI 48000000』のコメントアウトを外している。）

ブログラムを下記に記載する。

/********************** (C)  2026 hobbylab.jp *********************
 * File Name          : DS18B20_Tester main.c
 * Version            : V1.0.0
 * Date               : 2026/1/
 *本プログラムは自由にご利用いただけますが、
 *利用によって生じた損害等について制作者は一切の責任を負いません。
 *******************************************************************/
#include "debug.h"
#include <stdlib.h>  // malloc, free に必要
#include <string.h>  //memcpy に必要

// Software/Protocol 1-Wireについて 5項参照
#define dfT0 500   // リセット信号
#define dfT1 90    // プレゼンス信号確認時間
#define dfT3 410   // 次信号までの待ち時間
#define dfTS0 2    // データ送信開始信号
#define dfTS5 120  // マスターのデータ送信≒tSLOT 前60
#define dfTREC 2   // 次信号までの待ち時間
#define dfTR0 2    // データ受信開始信号
#define dfTR3 6    // スレーブデータ信号確認時間
#define dfTR4 120  // 読み込みデータ待ち時間≒tSLOT 前56

// ROMコマンド
#define dfReadRom 0x33
#define dfSkipRom 0xCC
#define dfMatchRom 0x55
#define dfAlarmSeaech 0xEC
#define dfSearchROM 0xF0
// 設定コマンド
#define dfReadScratchpad 0xBE
#define dfWriteScratchpad 0x4E
#define dfConvertT 0x44
#define dfCopyScratchpad 0x48
#define dfReCall 0xB8
#define dfReadParasitePower 0xB4 //寄生電源使用読み取り
#define dfSlaveMax 8  // 温度素子の最大登録数

//uint8_t TestFg = 0;   // テスト中 = 1

// 接続されている 64bitRomCode
uint64_t RomCode64[dfSlaveMax] = {
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL};
uint8_t RomCodeChkCrc[dfSlaveMax] = {0};
// uint8_t SlaveNumber = 0;  // 温度素子の登録数
uint8_t bitPos[dfSlaveMax] = {0x00};  //, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};//  サーチbit position
uint8_t SlaveValue = 0;               // 温度素子の登録数-1

// 警報のRomCod
uint64_t AlarmRomCode64[dfSlaveMax] = {
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL,
    0x0000000000000000ULL};

uint8_t AlarmRomCodeChkCrc[dfSlaveMax] = {0};
// uint8_t AlarmSlaveNumber = 0;  // 温度素子の登録数
uint8_t AlarmbitPos[dfSlaveMax] = {0x00};  //, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};//  サーチbit position
uint8_t AlarmSlaveValue = 0;               // 温度素子の登録数-1
uint16_t ReadParasitePowerCout[dfSlaveMax] ={0x00}; //各スレーブの電源仕様　寄生電源 =1以上

// 温度素子の最新温度値
uint8_t ScratchPad[dfSlaveMax][9] = {
    {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00},
    {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00},
    {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00},
    {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00},
    {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00},
    {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00},
    {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00},
    {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00}
};
uint8_t ScratchPadChkCrc[dfSlaveMax] = {0};

uint8_t convbit = 3;  // 温度変換bit 9bit=0 10bit=1 11bit=2 12bit=3
uint8_t cobit[4] = {9, 10, 11, 12};
uint8_t setrg[4] = {0x1F, 0x3F, 0x5F, 0x7F};
int8_t IntegerTemp = 0;                     // 温度測定の整数値 符号付き
uint16_t convTime[4] = {100, 200, 400, 800};
#define dfCopyTime   20000  //EEPROにコピーする時間(us)
#define dfRecallTime 20000  //EEPROから呼び戻す時間(us)

uint16_t lbtim[72] = {0};                   // Read Time SlotのLobit時間
uint16_t TimMax = 0, TimMin = 0;            // Read Time SlotのLobit時間

uint16_t CompleteTim = 0, MaxCountTim = 0;  // ReadTimeSlotLobitTiemMeterのカウント出力値,最大カウント値
uint8_t CountTim;                           // ReadTimeSlotLobitTiemMeterの１カウントの時間 (us)

#define dfPwOff 0   // 電源ON
#define dfEtPwOn 1  // 外部電源ON
#define dfPsPwOn 2  // 寄生電源ON
uint8_t Pow=0;//DS18B20の電源状態　0=PowOff　1=EtPwOn外部電源 2=PsPwOn寄生電源
uint16_t sysclock=0;//システムクロック(MHz)

#define DEBUG1 //プログラムの動作を見る
/*###################################################################################
#                                 グローバル変数 クリア
####################################################################################*/
/**************************************************************************;
 * void lbtimClear (void);
 * 引数　:なし;
 * 使用GB:lbtim[]=0;
 * 返り値:なし;
 *;
 * Read Time SlotのLobit時間のクリア;
 ***************************************************************************/
void lbtimClear (void) {
    uint8_t i1;

for (i1 = 0; i1 < 72; ++i1) { lbtim[i1] = 0; }
}

/**************************************************************************;
 * void ScratchPadClear (void);
 * 引数　:なし;
 * 使用GB:ScratchPad[][]=0;
 *       :ScratchPadChkCrc[] = 0x00;
 * 返り値:なし;
 *;
 * サーチパッド関係配列のクリア;
 ***************************************************************************/
void ScratchPadClear (void) {
    for (uint8_t i1 = 0; i1 > dfSlaveMax; ++i1) {
        ScratchPad[i1][0] = 0x00;
        ScratchPad[i1][1] = 0x00;
        ScratchPad[i1][2] = 0x00;
        ScratchPad[i1][3] = 0x00;
        ScratchPad[i1][4] = 0x00;
        ScratchPad[i1][5] = 0x00;
        ScratchPad[i1][6] = 0x00;
        ScratchPad[i1][7] = 0x00;
        ScratchPad[i1][8] = 0x00;
        ScratchPadChkCrc[i1] = 0x00;
    }
}

/**************************************************************************;
 * void AlarmRomClear(void);
 * 引数:なし;
 * 使用GB:AlarmRomCode64[]= 0ULL;
 *       :AlarmRomCodeChkCrc[] = 0ULL;
 * 返り値:なし;
 *;
 * ScratchRomCodeのクリア　 温度異常検索Romコード;
 ***************************************************************************/
void AlarmRomClear (void) {
    for (uint8_t i1 = 0; i1 < dfSlaveMax; ++i1) {
        AlarmRomCode64[i1] = 0ULL;
        AlarmRomCodeChkCrc[i1] = 0ULL;
    }
}

/**************************************************************************;
 * void RomClear(void);
 * 引数  :なし;
 * 使用GB:RomCode64[] = 0ULL;
 *       :RomCodeChkCrc[] = 0ULL;
 *       :ReadParasitePowerCout[]=0x00;
 * 返り値:なし;
 *;
 * ScratchRomCodeのクリア　 温度異常検索Romコード;
 ***************************************************************************/
void RomClear (void) {
    for (uint8_t i1 = 0; i1 < dfSlaveMax; ++i1) {
        RomCode64[i1] = 0ULL;
        RomCodeChkCrc[i1] = 0ULL;
        ReadParasitePowerCout[i1]=0x00;
    }
}
/**************************************************************************;
 * void RomCodeOthersClear (void);
 * 引数　:なし;
 * 使用GB:SlaveValue = 0;
 *       :RomClear();
 *       :AlarmRomClear();
 *       :ScratchPadClear();
 * 返り値:なし;
 *;
 *RomCode他クリア     ScratchPadClear　　Romコードほかのクリア;
 ***************************************************************************/
void RomCodeOthersClear (void) {
    SlaveValue = 0;
    RomClear();
    AlarmRomClear();
    ScratchPadClear();
}

/*###################################################################################
#                        　　　１-Wire CRC関係
####################################################################################*/
/**************************************************************************
 * uint8_t crc8_byte (uint8_t crc, uint8_t data);
 * 引数　:crc = 現在のCRC値(初期値は0);
 *       :data = 計算対象のデータバイト;
 * 使用GB:なし;
 * 返り値:更新されたCRC値;
 *;
 * 1バイトのデータに対するCRC-8計算をする;
 ***************************************************************************/
uint8_t crc8_byte (uint8_t crc, uint8_t data) {
    crc ^= data;

for (int i = 0; i < 8; i++) {
        if (crc & 0x01) {
            crc = (crc >> 1) ^ 0x8C;
        } else {
            crc >>= 1;
        }
    }
    return crc;
}

/**************************************************************************
 * uint8_t crc64_calculate (uint64_t data, int len);
 * 引数　:data = 64bitのCRCを計算元データ;
 *       :len=CRC計算するbit数;
 * 使用GB:なし;
 * 返り値:CRCの計算結果;
 *;
 * 64bitの値をCRCする;
 * Lenを相手のCRCを含む数にするとCRCがOKなら返り値は0になる。;
 ***************************************************************************/
uint8_t crc64_calculate (uint64_t data, int len) {
    uint8_t crc = 0;
    unsigned char byte;

for (uint8_t lop1 = 0; lop1 < len; ++lop1) {
        byte = (unsigned char)((data >> lop1 * 8) & 0xFF);
        crc = crc8_byte (crc, byte);
    }
    return crc;
}

/**************************************************************************
 * uint8_t crc8_calculate (uint8_t *data, int len);
 * 引数　:*data = バッファへのポインタ(変数名);
 *       :len = バッファの長さ;
 * 使用GB:なし;
 * 返り値:最終的なCRC値;
 *;
 * 複数バイトのバッファに対するCRC-8計算;
 ***************************************************************************/
uint8_t crc8_calculate (uint8_t *data, int len) {
    uint8_t crc = 0;

for (int i = 0; i < len; i++) {
        crc = crc8_byte (crc, data[i]);
    }
    return crc;
}

/*###################################################################################
#                                 　　　初期化関係
####################################################################################*/
/****************************************************************;
 * void GPIO_INIT (void);
 * 引数　：なし;
 * 使用GB：なし;
 * 返り値：なし;
 *;
 * I/O初期化         入出力  ポート  OSC;
 * 1-Wire            入出力   PC4     1;
 * 1-Wire Pow        出力     PC1;
 * 1-Wire DataPulup  出力     PC2;
 * SW                入力     PA2;
 *                   出力     PC5     2;
 *                   出力     PC6     3;
 *                   出力     PC7     4;
 *例  GPIO_WriteBit (GPIOC, GPIO_Pin_5, Bit_SET);  // OSC2
 ****************************************************************/
void GPIO_INIT (void) {
    RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOC, ENABLE);
    //  RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOC, ENABLE);
    // PC4  1-Wire
    GPIO_InitTypeDef GPIO_1Wire = {0};
    GPIO_1Wire.GPIO_Pin = GPIO_Pin_4;
    GPIO_1Wire.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_1Wire.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init (GPIOC, &GPIO_1Wire);
    // PC1  Pow
    GPIO_InitTypeDef GPIO_Pow = {0};
    GPIO_Pow.GPIO_Pin = GPIO_Pin_1;
    GPIO_Pow.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Pow.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init (GPIOC, &GPIO_Pow);
    // PC2  DataPulUp
    GPIO_InitTypeDef GPIO_DataPulUp = {0};
    GPIO_DataPulUp.GPIO_Pin = GPIO_Pin_2;
    GPIO_DataPulUp.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_DataPulUp.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init (GPIOC, &GPIO_DataPulUp);
    // PA2  SW
    GPIO_InitTypeDef GPIO_SW = {0};
    GPIO_SW.GPIO_Pin = GPIO_Pin_2;
    GPIO_SW.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init (GPIOA, &GPIO_SW);
    // PC5  OSC2
    GPIO_InitTypeDef GPIO_OSC2 = {0};
    GPIO_OSC2.GPIO_Pin = GPIO_Pin_5;
    GPIO_OSC2.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_OSC2.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init (GPIOC, &GPIO_OSC2);
    // PC6  OSC3
    GPIO_InitTypeDef GPIO_OSC3 = {0};
    GPIO_OSC3.GPIO_Pin = GPIO_Pin_6;
    GPIO_OSC3.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_OSC3.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init (GPIOC, &GPIO_OSC3);
    // PC7  OSC4
    GPIO_InitTypeDef GPIO_OSC4 = {0};
    GPIO_OSC4.GPIO_Pin = GPIO_Pin_7;
    GPIO_OSC4.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_OSC4.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init (GPIOC, &GPIO_OSC4);
}

/****************************************************************;
 * void TIM2_SetInit(uint16_t PrescalerValue);
 * 引数　:PrescalerValue = 1カウントの時間設定;
 *       : (SystemCoreClock / 1000000) - 1 = 1(us);
 *       : (SystemCoreClock / 50000) - 1)  = 20(us);
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * 時間計測            Timer2 1カウント時間を設定して計測;
 ****************************************************************/
void TIM2_SetInit (uint16_t PrescalerValue) {
    TIM_Cmd (TIM2, DISABLE);
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
    TIM_TimeBaseStructure.TIM_Period = 0xFFFF;  // 任意 (オーバーフローまでカウント)
    TIM_TimeBaseStructure.TIM_Prescaler = PrescalerValue;
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit (TIM2, &TIM_TimeBaseStructure);
    TIM2->CNT = 0;
    // 割り込みは使用しないため設定しない
    // TIM_Cmd(TIM2, ENABLE);
}

/****************************************************************;
 * void TIM2_SetInit(uint16_t PrescalerValue);
 * 引数　:なし;
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * 時間計測の初期化   Timer2 1カウント時間を20(us)設定;
 *   (SystemCoreClock / 50000) - 1)  = 20(us);
 ****************************************************************/
void Timer_Init (void) {
    RCC_APB1PeriphClockCmd (RCC_APB1Periph_TIM2, ENABLE);
    TIM2_SetInit ((uint16_t)(sysclock * 20) - 1);
}

/***************************************************************;
 * void TesterInit(void);
 * 引数　　　　　　　：なし;
 * 使用GB:GPIO_INIT();
 *       :Timer_Init();
 *       :Delay_Init();
 *       :USART_Printf_Init (115200);
 * 返り値:なし;
 *;
 * テスターの初期化;
 * 003J4M6でプログラムの書き込みを出来るようにするため;
 * 最初はUSART Txを何もしない設定にした;
 * 　 USART Tx_CFG 　 D5 TX　D6 RX;
 ****************************************************************/
void TesterInit (void) {
    SystemCoreClockUpdate();
    Delay_Init();
    Delay_Ms(1000);
    GPIO_INIT();
    Timer_Init();
    USART_Cmd (USART1, DISABLE);
    GPIO_InitTypeDef GPIO_UART_Tx = {0};
    GPIO_UART_Tx.GPIO_Pin = GPIO_Pin_5;
    GPIO_UART_Tx.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init (GPIOD, &GPIO_UART_Tx);
    USART_Printf_Init (115200);
    printf ("\r\n\r\nSystemClk: %dMHz  ChipID:%08x \r\n", sysclock,DBGMCU_GetCHIPID());
    printf(" This program is free to use,\r\n but the creators assume\r\n no responsibility\r\n for any damages or losses\r\n that may arise from its use.\r\n");
    printf(" DS18B20 Tester (c) 2026 hobbylab.jp\r\n");
    printf ("USART1 OFF\r\n\r\n");
}

/**************************************************************;
 * USART1_Init(void);
 * 引数  :なし
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * UART1 Tx、Rx初期化;
 * 最初はUSART Txを何せず SWを押すことにより、;
 * 　 USART Txを動作させ、 D5 TX　D6 RXの設定をする。;
 ***************************************************************/
void USART1_Init (void) {
    RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOD | RCC_APB2Periph_USART1, ENABLE);
    GPIO_InitTypeDef GPIO_UART_Tx = {0};
    GPIO_UART_Tx.GPIO_Pin = GPIO_Pin_5;
    GPIO_UART_Tx.GPIO_Speed = GPIO_Speed_30MHz;
    GPIO_UART_Tx.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_Init (GPIOD, &GPIO_UART_Tx);

GPIO_InitTypeDef GPIO_UART_Rx = {0};
    GPIO_UART_Rx.GPIO_Pin = GPIO_Pin_6;
    GPIO_UART_Rx.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init (GPIOD, &GPIO_UART_Rx);

USART_InitTypeDef USART_Set = {0};
    USART_Set.USART_BaudRate = 115200;
    USART_Set.USART_WordLength = USART_WordLength_8b;
    USART_Set.USART_StopBits = USART_StopBits_1;
    USART_Set.USART_Parity = USART_Parity_No;
    USART_Set.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_Set.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
    USART_Init (USART1, &USART_Set);
    USART_Cmd (USART1, ENABLE);
    printf ("USART ON ");
}

/*###################################################################################
#                                 　　切り替え関係
####################################################################################*/

/**************************************************************************;
 * void wire_pow (uint8_t status);
 * 引数  :status=0 dfPwOff = 電源切;
 *       :      =1 dfEtPwOn = 電源入;
 *       :      =2 dfPsPwOn = 寄生電源;
 *       :fg=1 確認中に電源を切る場合のメッセージ;
 * 使用GB:Pow = status;
 * 返り値:なし;
 *;
 * 1-Wire 電源入り切りと寄生電源回路としてVDDをGNDにする。
 ***************************************************************************/
void wire_pow (uint8_t status,uint8_t fg) {
    switch (status) {
    case dfPwOff:
        Delay_Ms (20);  // EEPROMからレジスターへコピー等のOFF尤度
        GPIO_WriteBit (GPIOC, GPIO_Pin_2, Bit_RESET);
        GPIO_WriteBit (GPIOC, GPIO_Pin_1, Bit_RESET);
        Pow =dfPwOff;
        if (fg==1){
            printf("Power OFF\r\n");
        }else{
            printf ("Power OFF Please set DS18B20 & ");
        }
        break;
    case dfEtPwOn:
        GPIO_WriteBit (GPIOC, GPIO_Pin_1, Bit_SET);
        GPIO_WriteBit (GPIOC, GPIO_Pin_2, Bit_SET);
        Delay_Ms (20);  // EEPROMからレジスターへコピー時間
        Pow=dfEtPwOn;
        printf ("External-Power ON\r\n");
        break;
    case dfPsPwOn:
        GPIO_WriteBit (GPIOC, GPIO_Pin_1, Bit_RESET);//VDD off
        GPIO_WriteBit (GPIOC, GPIO_Pin_2, Bit_SET);  //PullUp電源ON
        Delay_Ms (20);  // EEPROMからレジスターへコピー時間
        Pow=dfPsPwOn;
        printf ("Parasite-Power ON\r\n");
        break;
    }
}

/**************************************************************************;
 * void Wire_out (void);
 * 引数　:なし;
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * 1-Wire BUS端子を出力高速50MHzに切り替え PC4;
 * out2は　フロー電源時の強力プルアップ
 ***************************************************************************/
void Wire_out (void) {  //c7m7c6m6c5m5c4m4c3m3c2m2c1m1c0m0
        GPIOC->CFGLR |= 0b00000000000001110000000000000000;
}
void Wire_out2 (void) { //c7m7c6m6c5m5c4m4c3m3c2m2c1m1c0m0
        GPIOC->CFGLR |= 0b00000000000001110000000000000000; //オープンドレーン出力
        GPIOC->CFGLR &= 0b11111111111100111111111111111111; //プッシュプル出力
}

/**************************************************************************;
 * void Wire_in (void);
 * 引数　:なし;
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * 1-Wire BUS端子を入力に切り替え PC4;
 *in2は　out2(プッシュプルからオープンドレン出力へ切り替えして)からinへ戻すため
 ***************************************************************************/
void Wire_in (void) { //c7m7c6m6c5m5c4m4c3m3c2m2c1m1c0m0
      GPIOC->CFGLR &= 0b11111111111101001111111111111111;
}
void Wire_in2 (void) { //c7m7c6m6c5m5c4m4c3m3c2m2c1m1c0m0
       GPIOC->CFGLR |= 0b00000000000001110000000000000000; //オープンドレーン出力
       GPIOC->CFGLR &= 0b11111111111101001111111111111111; //フローティング入力
}

/*###################################################################################
#                                 DS18B20コマンド関係
####################################################################################*/

/**************************************************************************;
 *uint8_t Reset_Presence (void);
 * 引数　:なし;
 * 使用GB:なし;
 * 返り値:スレーブ(反応)有りで 0x01;
 *;
 * 1-Wire Bus 信号 RESET AND PRESENCE (初期化)     PC4;
 ***************************************************************************/
uint8_t Reset_Presence (void) {
    uint8_t fg = 0;
    Wire_out();       //--- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR &= 0b11111111111111111111111111101111;
    Delay_Us (dfT0);  //--- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR |= 0b00000000000000000000000000010000;
    Wire_in();
    Delay_Us (dfT1);  //--- Reserved ---FEDCBA9876543210
    fg = !(GPIOC->INDR & 0b00000000000000000000000000010000);
    Delay_Us (dfT3);
    return fg;
}

/**************************************************************************;
 * void WriteTimeSlot (uint8_t writebit);
 * 引数　:writebit;
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * 1-Wire Bus 信号   1bit WriteTimeSlot PC4;
 ***************************************************************************/
void WriteTimeSlot (uint8_t writebit) {
    Wire_out();  //--- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR &= 0b11111111111111111111111111101111;
    writebit = writebit & 0b00000001;
    Delay_Us (dfTS0);
    if (writebit == 1) {  //--- Reserved ---FEDCBA9876543210
        GPIOC->OUTDR |= 0b00000000000000000000000000010000;
        Delay_Us (dfTS5);
    } else {               // bit値 0 の処理
        Delay_Us (dfTS5);  //--- Reserved ---FEDCBA9876543210
        GPIOC->OUTDR |= 0b00000000000000000000000000010000;
    }
    Delay_Us (dfTREC);
    // 1bit 分の WriteTimeSlot処理 END
}

/**************************************************************************;
 * uint8_t ReadTimeSlot (void);
 * 引数　:なし;
 * 使用GB:なし;
 * 返り値: 読込値 0 = Lo  | 1 = Hi(反応が無い場合も有り);
 *;
 * 1-Wire Bus 信号   1bit ReadTimeSlot PC4;
 ***************************************************************************/
uint8_t ReadTimeSlot (void) {
    // GPIO_WriteBit (GPIOC, GPIO_Pin_7, Bit_SET); // OSC4
    uint8_t readbit;
    Wire_out();        //  --- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR &= 0b11111111111111111111111111101111;
    Delay_Us (dfTR0);  //--- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR |= 0b00000000000000000000000000010000;
    Wire_in();
    Delay_Us (dfTR3);  //--- Reserved ---FEDCBA9876543210
    readbit = (GPIOC->INDR & 0b00000000000000000000000000010000) >> 4;
    // GPIO_WriteBit (GPIOC, GPIO_Pin_6, readbit); // OSC3
    Delay_Us (dfTR4);
    // GPIO_WriteBit (GPIOC, GPIO_Pin_7, Bit_RESET);  // OSC4
    // GPIO_WriteBit (GPIOC, GPIO_Pin_6, Bit_RESET);  // OSC3
    Delay_Us (dfTREC);
    return readbit;
}

/**************************************************************************;
 * uint32_t Reset_PresenceTiemMeter (void);
 * 引数　:なし;
 * 使用GB:TIM2_SetInit()  Wire_out()  Wire_in()
 * 返り値:Timvar;
 *       :上位16bit = tPDHIGH 最大値 dfPresenceHi;
 *       :下位16bit = tPDLOW(PRESENCE信号時間) 最大値 dfPresenceLo;
 *;
 * 1-Wire Bus 信号 RESET AND PRESENCE (初期化)スレーブ応答時間測定    PC4;
 ***************************************************************************/
#define dfPresenceHi 100  // Hi最大値
#define dfPresenceLo 800  // Lo最大値

uint32_t Reset_PresenceTiemMeter (void) {
    uint16_t HibitTim = 0, LobitTim = 0;
    uint32_t Timvar = 0;  // 上位16bit = tPDHIGH  下位16bit = tPDLOW(PRESENCE信号)

TIM2_SetInit ((uint16_t)(sysclock) - 1);  // TIM2 1(us)設定 6.45(us)
    Wire_out();                                                //--- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR &= 0b11111111111111111111111111101111;
    Delay_Us (dfT0);                                           //--- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR |= 0b00000000000000000000000000010000;
    Wire_in();
    TIM_Cmd (TIM2, ENABLE);  // 0.78(us)
    while (((GPIOC->INDR & 0b00000000000000000000000000010000) >> 4) == 1) {
        HibitTim = TIM2->CNT;
        if (HibitTim >= dfPresenceHi) {
            HibitTim = 0;
            break;
        }
    }
    while (((GPIOC->INDR & 0b00000000000000000000000000010000) >> 4) == 0) {  // PRESENCE信号
        LobitTim = TIM2->CNT;
        if (LobitTim >= dfPresenceLo) {
            LobitTim = 0;
            break;
        }
    }

TIM_Cmd (TIM2, DISABLE);
    if (LobitTim < dfPresenceLo) {
        Delay_Us (dfPresenceLo - LobitTim);
    }  // T3
    if ((HibitTim > 0) & (LobitTim > 0)) {
        LobitTim = LobitTim - HibitTim;
        Timvar = HibitTim;
        Timvar = Timvar << 16;
        Timvar |= LobitTim;
    }
    Delay_Us (1);

return Timvar;
}

/**************************************************************************;
 * uint16_t ReadTimeSlotLobitTiemMeter (uint8_t CountTim,uint16_t MaxCountTim);
 * 引数　:CountTim = 1カウントの時間(us)最大値は255(us)本来は16bitでは最大は13658(us)まで行ける。;
 *       :   48MHzで動作の場合　1(us)はプリスケラー値が 48-1　となるため;
 *       :   プリスケラーは1~65535までなので、65535/48=1365.33;
 *       :MaxCountTim = カウント最大値　これ以上は異常としてカウント値は最大値になる。
 * 使用GB:TIM2_SetInit()  Wire_out()  Wire_in()
 * 返り値:スレーブがHi信号を出すまでのLo時間;
 *;
 * 1-Wire Bus 信号   1bit ReadTimeSlotでHiになる時間測定          PC4;
 * 時間 = 返り値 (TIM2の1カウント=1usに設定要);
 * 最大値は 200(us)×CountTim　で超えると　返り値は0;
 ***************************************************************************/
uint16_t ReadTimeSlotLobitTiemMeter (uint8_t CountTim, uint16_t MaxCountTim) {

    uint16_t LobitTim = 0;
//    uint16_t PrescalerValue = (SystemCoreClock * CountTim / 1000000) - 1; // =11.7(us)
    uint16_t PrescalerValue = (sysclock * CountTim ) - 1; // = 1.9(ns)

TIM2_SetInit (PrescalerValue);
    Wire_out();        //  --- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR &= 0b11111111111111111111111111101111;
    Delay_Us (dfTR0);  //--- Reserved ---FEDCBA9876543210
    GPIOC->OUTDR |= 0b00000000000000000000000000010000;
    Wire_in();
    TIM_Cmd (TIM2, ENABLE);
    while (((GPIOC->INDR & 0b00000000000000000000000000010000) >> 4) == 0) {
        LobitTim = TIM2->CNT;
        if (LobitTim >= MaxCountTim) {
            LobitTim = MaxCountTim;
            break;
        }
    }
    LobitTim = TIM2->CNT;
    TIM_Cmd (TIM2, DISABLE);
    if (LobitTim < dfTR4) {
        Delay_Us (dfTR4 - LobitTim);
    }

return LobitTim;
}

/**************************************************************************;
 * void RomCodeWriteTimeSlot (uint64_t deta);
 * 引数　:data = 64bitRomCode;
 * 使用GB:WriteTimeSlot ();
 * 返り値:なし;
 *;
 * 64bitRomCodeを書き込む  WriteTimeSlot PC4;
 ***************************************************************************/
void RomCodeWriteTimeSlot (uint64_t deta) {
    uint8_t Dbit, lop1;
    for (lop1 = 0; lop1 < 64; lop1++) {
        Dbit = (deta >> lop1) & 0xff;
        WriteTimeSlot (Dbit);
    }
}

/**************************************************************************;
 * void ByteWriteTimeSlot (uint8_t writebyte);
 * 引数　:writebyte byte値;
 * 使用GB: WriteTimeSlot ();
 * 返り値:なし;
 *;
 * 1Byteを書き込む  WriteTimeSlot PC4使用;
 ***************************************************************************/
void ByteWriteTimeSlot (uint8_t writebyte) {
    uint8_t lop1;
    for (lop1 = 0; lop1 < 8; lop1++) {
        WriteTimeSlot (writebyte);
        writebyte >>= 1;
    }
}

/**************************************************************************;
 * uint8_t ReadRom (uint8_t ArrayNo);
 * 引数　:ArrayNo RomCode64配列No;
 * 使用GB:Reset_Presence();
 *       :ByteWriteTimeSlot();
 *       :ReadTimeSlot();
 *       :RomCode64[ArrayNo]に記録;
 * 返り値:ErrCode 0x01 スレーブが無い;
 *                0x02  CRCが合わない;
 *;
 * シングルのスレーブ RomCodeを指定の配列データへ記録する;
 ***************************************************************************/
uint8_t ReadRom (uint8_t ArrayNo) {
    uint64_t Readbit = 0;
    uint8_t i1 = 0, ErrCode = 0ULL;

#ifdef DEBUG1
    printf ("  Read RomCode.\r\n");
#endif

if (ArrayNo >= dfSlaveMax) {
        ArrayNo = dfSlaveMax - 1;
    }
    RomCode64[ArrayNo] = 0;
    if (Reset_Presence()) {
        ByteWriteTimeSlot (dfReadRom);
        for (i1 = 0; i1 < 64; ++i1) {
            Readbit = ReadTimeSlot();
            RomCode64[ArrayNo] |= Readbit << i1;
        }
        i1 = crc64_calculate (RomCode64[ArrayNo], 8);  //(RomCode64[0], 8)
        if (i1 != 0) {                                 // CRCが合わない
            RomCode64[ArrayNo] = 0;
            ErrCode |= 0b00000010;
        }
    } else {  // Err処理 接続されているスレーブが無い
        ErrCode |= 0b00000001;
    }
    return ErrCode;
}

/**************************************************************************;
 * uint8_t ReadRomLobitTime (uint8_t ArrayNo);
 * 引数　:ArrayNo RomCode64配列No;
 * 使用GB:Reset_Presence();
 *       :ByteWriteTimeSlot ();
 *       :ReadTimeSlotLobitTiemMeter ();
 *       :crc64_calculate ()
 *       :RomCode64[]に記録;
 *       :lbtim[] RomCode受信中のLobit時間;
 *       :TimMax,TimMin;RomCode受信中のLobit時間;
 * 返り値:ErrCode 0x01 スレーブが無い;
 *                0x02  CRCが合わない;
 *                0x08  Lo信号が継続した異常;
 *;
 * シングルのスレーブ のLo応答時間を測定しRomCode検索する;
 ***************************************************************************/
#define dflobitMinTim 2  // 検出最小時間

uint8_t ReadRomLobitTime (uint8_t ArrayNo) {
    uint8_t i1 = 0, ErrCode = 0ULL;

#ifdef DEBUG1
    printf ("  Read RomCode & LobitTime Measure.\r\n");
#endif

if (ArrayNo >= dfSlaveMax) {
        ArrayNo = dfSlaveMax - 1;
    }
    uint8_t CountTim = 1;        // 1カウント(us)
    uint16_t MaxCountTim = 200;  // カウント最大値　これ以上は異常としてカウント値は0になる。

TimMax = 0;
    TimMin = 0;
    RomCode64[ArrayNo] = 0;
    lbtimClear();
    if (Reset_Presence()) {
        ByteWriteTimeSlot (dfReadRom);
        for (i1 = 0; i1 < 64; ++i1) {
            lbtim[i1] = ReadTimeSlotLobitTiemMeter (CountTim, MaxCountTim);
            if (lbtim[i1] == CountTim * 200) {  // ①~②まで48Mhzで2(us)
                ErrCode = 0x08;
                goto lbreak;
            }
            if (lbtim[i1] < dflobitMinTim) {
                RomCode64[ArrayNo] |= 1ULL << i1;
            }
            if (lbtim[i1] > TimMax) {
                TimMax = lbtim[i1];
            }
            if (lbtim[i1] < TimMin) {
                TimMin = lbtim[i1];
            }
        }                                              // ②
        i1 = crc64_calculate (RomCode64[ArrayNo], 8);  //(RomCode64[0], 8)
        if (i1 != 0) {                                 // CRCが合わない
            RomCode64[ArrayNo] = 0;
            ErrCode |= 0b00000010;
        }
    } else {  // Err処理 接続されているスレーブが無い
        ErrCode |= 0b00000001;
    }
lbreak:
    return ErrCode;
}

/**************************************************************************;
 * uint8_t SearchRom (uint8_t FamilyCode);
 * 引数　:FamilyCode 検索するスレーブのファミリーNo DS18B20は0x28;
 * 使用GB:RomCodeOthersClear();
 *       :Reset_Presence();
 *       :ByteWriteTimeSlot ();
 *       :ReadTimeSlot();
 *       :WriteTimeSlot ();
 *       :crc64_calculate ();
 *       :SlaveValue 検索したスレーブの数-1;
 *       :bitPos[SearchRomSlaveNo] 検索しているbit位置;
 *       :RomCode64[] 検索したスレーブのRomCode;
 * 返り値:ErrCode 0x01 スレーブが無い;
 *                0x80 コードがあるはずが応答無し;
 *;
 * 複数の該当するファミリーコードスレーブのRomCodeの検索;
 ***************************************************************************/
uint8_t SearchRom (uint8_t FamilyCode) {
    uint64_t RomCodeD;             // 取得するROM Codeデータ
    uint64_t bit1;                 // スレーブCode bit
    uint8_t bit2, bit3;            // データビットの反転ビット
    uint8_t ReadBitPos;            // 読込ビットポジション
    uint8_t SearchRomSlaveNo = 0;  // 検索完了のエレメントの数
    uint8_t ErrCode = 0;
#ifdef DEBUG1
            printf ("  Search RomCode.\r\n");
#endif
    RomCodeOthersClear();
    RomCode64[0] = FamilyCode;
    bitPos[0] = 7;
    while (SearchRomSlaveNo < dfSlaveMax) {
        if (!Reset_Presence()) {
            ErrCode = 0x01;
            goto end_loop;
        }
        RomCodeD = 0;
        ByteWriteTimeSlot (dfSearchROM);

for (ReadBitPos = 0; ReadBitPos < 64; ++ReadBitPos) {
            bit1 = 0;
            bit1 = ReadTimeSlot();                         // 上位判定bit取得
            bit3 = ReadTimeSlot();                         // 下位判定bit取得 Not
            bit2 = bit1 << 1 | bit3;
            if (bitPos[SearchRomSlaveNo] >= ReadBitPos) {  // サーチbit positionの値までロムコードの値を入れる
                bit1 = (RomCode64[SearchRomSlaveNo] >> ReadBitPos) & 0x01;
            } else {
                switch (bit2) {
                case 0x00:                              // Codeが2種類有り
                    if (SlaveValue < dfSlaveMax - 1) {  // エレメントが制限を超えていない場合の処理
                        ++SlaveValue;                   // RomCodeエレメント数を+1
                        RomCode64[SlaveValue] = RomCodeD;
                        RomCode64[SlaveValue] |= 1ULL << ReadBitPos;
                        bitPos[SlaveValue] = ReadBitPos;
                    }
                    break;
                case 0x03:  // マスターの決定Codeの次にスレーブCodeなし
                    RomCode64[SearchRomSlaveNo] = 0;
                    ErrCode = 0x80;
                    goto end_loop;
                    break;
                }
            }
            RomCodeD |= bit1 << ReadBitPos;
            WriteTimeSlot (bit1);
        }
        RomCode64[SearchRomSlaveNo] = RomCodeD;
        if (SearchRomSlaveNo == SlaveValue) {
            break;
        }
        ++SearchRomSlaveNo;
    }
end_loop:
    for (uint8_t ArrayNo = 0; ArrayNo <= SlaveValue; ++ArrayNo) {
        RomCodeChkCrc[ArrayNo] = crc64_calculate (RomCode64[ArrayNo], 8);  //(RomCode64[0], 8)
        if (RomCodeChkCrc[ArrayNo] != 0) {                                 // CRCが合わない
            RomCode64[ArrayNo] = 0;
            ErrCode |= 0b00000010;
        }
    }
    return ErrCode;
}

/**************************************************************************;
 * uint8_t SearchAlarmRom (void);
 * 引数　:なし;
 * 使用GB:AlarmRomClear();
 *       :Reset_Presence();
 *       :ByteWriteTimeSlot ();
 *       :ReadTimeSlot();
 *       :WriteTimeSlot ();
 *       :crc64_calculate ();
 *       :AlarmSlaveValue 検索したスレーブの数-1;
 *       :AlarmRomCode64[] 検索したスレーブのRomCode;
 *       :AlarmbitPos[SlaveValue] コピーして合っているbitのポジション;
 * 返り値:ErrCode 0x01 スレーブが無い;
 *                0x80 コードがあるはずが応答無し;
 *;
 * 複数の該当するファミリーコードスレーブのRomCodeの検索;
 ***************************************************************************/
uint8_t SearchAlarmRom (void) {
    uint64_t RomCodeD;             // 取得するROM Codeデータ
    uint64_t bit1;                 // スレーブCode bit
    uint8_t bit2, bit3;            // データビットの反転ビット
    uint8_t ReadBitPos;            // 読込ビットポジション
    uint8_t SearchRomSlaveNo = 0;  // 検索完了のエレメントの数
    uint8_t ErrCode = 0;
    uint8_t FamilyCode = 0x28;

#ifdef DEBUG1
            printf ("  Search Alarm RomCode.\r\n");
#endif
    AlarmRomClear();
    AlarmRomCode64[0] = FamilyCode;
    bitPos[0] = 7;
    while (SearchRomSlaveNo < dfSlaveMax) {
        if (!Reset_Presence()) {
            ErrCode = 0x01;
            goto end_loop;
        }
        RomCodeD = 0;
        ByteWriteTimeSlot (dfAlarmSeaech);

for (ReadBitPos = 0; ReadBitPos < 64; ++ReadBitPos) {
            bit1 = 0;
            bit1 = ReadTimeSlot();                              // 上位判定bit取得
            bit3 = ReadTimeSlot();                              // 下位判定bit取得 Not
            bit2 = bit1 << 1 | bit3;
            if (AlarmbitPos[SearchRomSlaveNo] >= ReadBitPos) {  // サーチbit positionの値までロムコードの値を入れる
                bit1 = (AlarmRomCode64[SearchRomSlaveNo] >> ReadBitPos) & 0x01;
            } else {
                switch (bit2) {
                case 0x00:                                   // Codeが2種類有り
                    if (AlarmSlaveValue < dfSlaveMax - 1) {  // エレメントが制限を超えていない場合の処理
                        ++AlarmSlaveValue;                   // RomCodeエレメント数を+1
                        AlarmRomCode64[AlarmSlaveValue] = RomCodeD;
                        AlarmRomCode64[AlarmSlaveValue] |= 1ULL << ReadBitPos;
                        AlarmbitPos[AlarmSlaveValue] = ReadBitPos;
                    }
                    break;
                case 0x03:  // マスターの決定Codeの次にスレーブCodeなし
                    AlarmRomCode64[SearchRomSlaveNo] = 0;
                    ErrCode = 0x80;
                    goto end_loop;
                    break;
                }
            }
            RomCodeD |= bit1 << ReadBitPos;
            WriteTimeSlot (bit1);
        }
        AlarmRomCode64[SearchRomSlaveNo] = RomCodeD;
        if (SearchRomSlaveNo == AlarmSlaveValue) {
            break;
        }
        ++SearchRomSlaveNo;
    }
end_loop:
    for (uint8_t ArrayNo = 0; ArrayNo <= AlarmSlaveValue; ++ArrayNo) {
        AlarmRomCodeChkCrc[ArrayNo] = crc64_calculate (AlarmRomCode64[ArrayNo], 8);  //(RomCode64[0], 8)
        if (AlarmRomCodeChkCrc[ArrayNo] != 0) {                                      // CRCが合わない
            AlarmRomCode64[ArrayNo] = 0;
            ErrCode |= 0b00000010;
        }
    }
    return ErrCode;
}

/**************************************************************************;
 * uint8_t ReadScratchPad (uint8_t ArrayNo);
 * 引数　:読込だScratchPadの値を配列のArrayNoに記録する;
 * 使用GB:ReadTimeSlot();
 *       :crc8_calculate (RxDArr, ckval);
 *       :ScratchPad[No][]　受信したスクラッチパッドの値を書込;
 *       :ScratchPadChkCcr[No] CRC;
 * 返り値:受信データのCRCチェック値がOKなら 0;
 *;
 * スクラッチパッドの値を指定の配列Noに書き込む;
 ***************************************************************************/
uint8_t ReadScratchPad (uint8_t ArrayNo) {
    uint8_t vL1, Lop1, Lop2;
    uint8_t RxDArr[9] = {0};
    uint8_t ErrCode = 0;

if (ArrayNo >= dfSlaveMax) {
        ArrayNo = dfSlaveMax - 1;
    }
    for (Lop1 = 0; Lop1 < 9; Lop1++) {
        vL1 = 0;
        for (Lop2 = 0; Lop2 < 8; Lop2++) {
            if (ReadTimeSlot() == 1) {
                vL1 |= 0x01 << Lop2;
            }
        }
        ScratchPad[ArrayNo][Lop1] = vL1;
        RxDArr[Lop1] = vL1;
    }

uint8_t ckval = Lop1;  // CRC値を除かないでチェックする数を指定 ScratchPadなら9
    uint8_t calculated_crc = crc8_calculate (RxDArr, ckval);
    ScratchPadChkCrc[ArrayNo] = calculated_crc;
    if (calculated_crc > 0) {
        ErrCode |= 0b00000010;
    }
    return ErrCode;
}

/**************************************************************************;
 * uint8_t ReadSlaveScratchPad (uint8_t SlaveNo, uint8_t ArrayNo);
 * 引数  :ArrayNo=記録する配列の番号  0x0Aは全スレーブを全配列に記録;
 *　　　 :SlaveNo=スレーブROM CodeNo、0x0Bは1個のNo無しで読み出し;
 * 使用GB:Reset_Presence();
 *　　　 :ByteWriteTimeSlot (dfMatchRom);
 *　　　 :RomCodeWriteTimeSlot (RomCode64[i]);
 *　　　 :ReadScratchPad (i);
 *　　　 :RomCode64[SlaveNo];
 *　　　 :SlaveValue;;
 * 返り値:ErrCode 01=スレーブが無い、;
 *                02=CRCが合わない、;
 *;
 * Reset_PresenceやRomCodeの指定など含み;
 *指定スレーブのScratchPad値を配列ScratchPad[No][x]へ記録 ReadScratchPad[No];
 ***************************************************************************/
uint8_t ReadSlaveScratchPad (uint8_t SlaveNo, uint8_t ArrayNo) {
    uint8_t ErrCode = 0;

if (Reset_Presence()) {
        if (ArrayNo >= dfSlaveMax) {  // 最大スレーブ数より大きい数は0x0A=All扱い

#ifdef DEBUG1
            printf ("  ALL Slave Read ScratchPad.\r\n");
#endif
            for (uint8_t i = 0; i <= SlaveValue; i++) {
                ByteWriteTimeSlot (dfMatchRom);        // ①
                RomCodeWriteTimeSlot (RomCode64[i]);   // ②
                ByteWriteTimeSlot (dfReadScratchpad);  // ③
                ErrCode = ReadScratchPad (i);          // ④
            }
        } else {
            if (SlaveNo > SlaveValue) {  // 登録スレーブより大きい数は0x0A 0x0B=No無し 扱い
#ifdef DEBUG1
                printf ("  SkipRom");
#endif
                ByteWriteTimeSlot (dfSkipRom);
            } else {
#ifdef DEBUG1
                printf ("  MatchRom");
#endif
                ByteWriteTimeSlot (dfMatchRom);             // ①
                RomCodeWriteTimeSlot (RomCode64[SlaveNo]);  // ②
            }
            ByteWriteTimeSlot (dfReadScratchpad);           // ③
            ErrCode = ReadScratchPad (ArrayNo);             // ④
#ifdef DEBUG1
            printf (" Slave Read ScratchPad.\r\n");
#endif
        }
    } else {  // Err処理 接続されているスレーブが無い
        ErrCode |= 0b00000001;
    }
    return ErrCode;
}

/**************************************************************************;
 * ReadParasitePowe (uint8_t SlaveNo,uint8_t ArrayNo)
 * 引数　:ArrayNo RomCode64配列No;
 * 使用GB:Reset_Presence();
 *       :ByteWriteTimeSlot ();
 *       :RomCodeWriteTimeSlot ();
 *       :ByteWriteTimeSlot ();
 *       :ReadTimeSlotLobitTiemMeter ();
 *       :ByteWriteTimeSlot ();
 *       :ReadParasitePowerCout[]Lobit時間;
 *       :RomCode64[ArrayNo]に記録;
 *       :SlaveValue;
 *       :LobitTim;
 *       :TimMax,TimMin;RomCode受信中のLobit時間;
 * 返り値:ErrCode 0x01 スレーブが無い;
 *                0x02  CRCが合わない;
 *                0x08  Lo信号が継続した異常;
 *;
 * シングルのスレーブのLo応答時間を測定しReadParasitePowerCout[ArrayNo]に時間を記録する。
 *Lo信号があれば、寄生電源を使用しているスレーブがある。
 ***************************************************************************/
#define dflobitMinTim 2  // 検出最小時間
uint8_t ReadParasitePowe (uint8_t SlaveNo,uint8_t ArrayNo) {
    uint8_t ErrCode = 0ULL;
    uint8_t CountTim = 1;        // 1カウント(us)
    uint16_t MaxCountTim = 200;  // カウント最大値　これ以上は異常としてカウント値は0になる。
    uint16_t LobitTim=0;
//        ErrCode=SearchRom (0x28);
//        ErrCode=ReadRom (0);
//        Delay_Ms (1);

if (Reset_Presence()) {
        if(ErrCode>0){ goto lbreak; }

if (ArrayNo >= dfSlaveMax) {  // 最大スレーブ数より大きい数は0x0A=All扱い
            for (uint8_t i = 0; i <= SlaveValue; i++) {
                ByteWriteTimeSlot (dfMatchRom);        // ①
                RomCodeWriteTimeSlot (RomCode64[i]);   // ②
                ByteWriteTimeSlot (dfReadParasitePower); // ③

LobitTim = ReadTimeSlotLobitTiemMeter (CountTim, MaxCountTim);
                if (LobitTim == MaxCountTim) {  // ①~②まで48Mhzで2(us)
                    ErrCode = 0x08;
                    goto lbreak;
                }
                if (LobitTim > dflobitMinTim) {
                    ReadParasitePowerCout[ArrayNo] = LobitTim;
                }else{
                    ReadParasitePowerCout[ArrayNo] =0;
                }
            }
#ifdef DEBUG1
            printf ("  ALL Slave Read ParasitePowe.\r\n");
#endif
        } else {
//            printf ("  Slave Read ParasitePowe.\r\n");
            if (SlaveNo > SlaveValue) {  // 登録スレーブより大きい数は0x0A 0x0B=No無し 扱い
#ifdef DEBUG1
                printf ("  SkipRom");
#endif
               ByteWriteTimeSlot (dfSkipRom);
            } else {
#ifdef DEBUG1
                printf ("  MatchRom");
#endif
                ByteWriteTimeSlot (dfMatchRom);             // ①
                RomCodeWriteTimeSlot (RomCode64[SlaveNo]);  // ②
            }

ByteWriteTimeSlot (dfReadParasitePower);           // ③

LobitTim = ReadTimeSlotLobitTiemMeter (CountTim, MaxCountTim);
            if (LobitTim >= MaxCountTim) {  // ①~②まで48Mhzで2(us)
                ErrCode = 0x08;
                goto lbreak;
            }
            if (LobitTim > dflobitMinTim) {
                ReadParasitePowerCout[ArrayNo] = LobitTim;
            }else{
                ReadParasitePowerCout[ArrayNo] = 0;
            }
#ifdef DEBUG1
            printf (" Slave Read ParasitePowe.\r\n");
#endif
        }
    } else {  // Err処理 接続されているスレーブが無い
        ErrCode |= 0b00000001;
    }
    lbreak:
    return ErrCode;
}

/**************************************************************************;
 * uint8_t SetScratchpad (uint8_t SlaveNo, uint8_t thrg, uint8_t tlrg, uint8_t cofrg);
 * 引数  :No=スレーブNo 0x0A=ALLは全スレーブに書き込む;
 *       :thrg　Hi温度警報;
 *       :tlrg　Lo温度警報;
 *       :cofrg 温度変換分解能設定;
 * 使用GB:Reset_Presence();
 *       :ByteWriteTimeSlot (dfSkipRom);
 *       :RomCodeWriteTimeSlot (RomCode64[SlaveNo]);
 * 返り値:ErrCode 01=スレーブが無い、;
 *;
 * 指定スレーブのSCRATCHPADに値を書き込む(3Byte);
 ***************************************************************************/
uint8_t SetScratchpad (uint8_t SlaveNo, uint8_t thrg, uint8_t tlrg, uint8_t cofrg) {
    uint8_t ErrCode = 0ULL;

if (Reset_Presence()) {
        if (SlaveNo > SlaveValue) {  // 登録スレーブより大きい数は0x0A 扱い
#ifdef DEBUG1
            printf ("  SkipRom");
#endif
            ByteWriteTimeSlot (dfSkipRom);
        } else {
#ifdef DEBUG1
            printf ("  MatchRom");
#endif
            ByteWriteTimeSlot (dfMatchRom);
            RomCodeWriteTimeSlot (RomCode64[SlaveNo]);
        }
        ByteWriteTimeSlot (dfWriteScratchpad);
        ByteWriteTimeSlot (thrg);
        ByteWriteTimeSlot (tlrg);
        ByteWriteTimeSlot (cofrg);
#ifdef DEBUG1
        printf (" Slave Set Scratchpad.\r\n");
#endif
    } else {  // Err処理 接続されているスレーブが無い
        ErrCode |= 0b00000001;
    }
    return ErrCode;
}

/*###################################################################################
#                                 　　　モニター関係
####################################################################################*/

/***************************************************************;
 * void printBinary16(uint16_t val);
 * 引数　: val = 16bit値;
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * 16bit値を2進数で表示する。;
 ****************************************************************/
void printBinary16 (uint16_t val) {
    for (int8_t i = 15; i >= 0; i--) {  // 15から0まで（16ビット分）
        printf ("%d", (val >> i) & 1);  // 右シフトと論理積で1ビットずつ判定
        if (i % 4 == 0 && i != 0)
            printf (" ");               // 4ビットごとにスペース
    }
    printf ("\n");
}

/***************************************************************;
 * void printBinary8(uint8_t val);
 * 引数　: val = 8bit値
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * 8bit値を2進数で表示する。;
 ****************************************************************/
void printBinary8 (uint8_t val) {
    for (int8_t i = 7; i >= 0; i--) {   // 7から0まで（8ビット分）
        printf ("%d", (val >> i) & 1);  // 右シフトと論理積で1ビットずつ判定
        if (i % 4 == 0 && i != 0)
            printf (" ");               // 4ビットごとにスペース
    }
    printf ("\n");
}

/***************************************************************;
 * void print64 (uint64_t RomCode, uint8_t Cr);
 * 引数　: RomCode = 64bitRomCode;
 *       : Cr = 1 \r\nの付加;
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * 64bitRomCodeを8bitの16進コード×8個で表示する。;
 ****************************************************************/
void print64 (uint64_t RomCode, uint8_t Cr) {
    unsigned char byte_array[8];
    uint8_t lop1;

for (lop1 = 0; lop1 < 8; ++lop1) {
        byte_array[lop1] = (unsigned char)((RomCode >> lop1 * 8) & 0xFF);
    }
    printf (" ");
    for (int i = 0; i < 8; i++) { printf ("0x%02X ", byte_array[i]); }
    if (Cr == 1) {
        printf ("\r\n");
    }
}

/***************************************************************;
 * void printRomCode (uint8_t ArrayNo,uint8_t Fg);
 * 引数　: ArrayNo = 64bitRomCode配列データNo;
 *       : Fg 0bit 00000001 で \r\nの付加;
 *       : Fg 1bit 00000010 で 配列番号表示;
 *       : Fg 2bit 00000100 で CRC評価表示;
 * 使用GB:RomCode64[ArrayNo];
 *       :RomCodeChkCrc[ArrayNo];
 * 返り値:なし;
 *;
 * 指定配列の64bitRomCodeを8bitの16進コード×8個で表示する。;
 ****************************************************************/
void printRomCode (uint8_t ArrayNo, uint8_t Fg) {
    unsigned char byte_array[8];
    uint8_t lop1;

for (lop1 = 0; lop1 < 8; ++lop1) {
        byte_array[lop1] = (unsigned char)((RomCode64[ArrayNo] >> lop1 * 8) & 0xFF);
    }
    if (Fg & 0b00000010) { printf ("   Code[%d] = ", ArrayNo); }else{printf("   Code= ");}

for (int i = 0; i < 8; i++) { printf ("0x%02X ", byte_array[i]); }
    if (Fg & 0b00000100) {
        if (RomCodeChkCrc[ArrayNo] == 0) {
            printf ("CRC OK!");
        } else {
            printf (" CRC NG! 0x%02X", RomCodeChkCrc[ArrayNo]);
        }
    }
    if (Fg & 0b00000001) {
        printf ("\r\n");
    }
}

/***************************************************************;
 * void printRomCodeLobitTim (uint8_t ArrayNo, uint8_t Fg);
 * 引数  : ArrayNo = 64bitRomCode配列データNo;
 *       : Fg = bit0=1 \r\nの付加 bit1=1 全時間表示;
 * 使用GB:printRomCode ();
 *       :RomCode64[];
 *       :TimMax;
 *       :TimMin;
 * 返り値:なし;
 *;
 * 指定配列の64bitRomCode(Hex)とlobit時間を表示;
 ****************************************************************/
uint8_t printRomCode_LobitTim (uint8_t ArrayNo, uint8_t Fg) {
    uint8_t i1 = 0;
    uint8_t ErrCode = 0;

if (RomCode64[ArrayNo] == 0) {
        ErrCode = 0x02;
        goto goend;
    }
    printRomCode (ArrayNo, 5);

printf ("   Read LobitTime Max=%d Min=%d(ms) *tRDV Max = 15(us)", TimMax, TimMin);
    if ((Fg & 0b00000010)) {
        printf ("\r\n  LobitTim ALL ");
        for (i1 = 0; i1 < 64; ++i1) { printf ("[%d]=%d ", i1, lbtim[i1]); }
    }
    if ((Fg & 0b00000001)) {
        printf ("\r\n");
    }
goend:
    return ErrCode;
}

/***************************************************************;
 * void printAlarmRomCode (uint8_t ArrayNo,uint8_t Fg);
 * 引数　: ArrayNo = 64bitRomCode配列データNo;
 *       : Fg 0bit 00000001 で \r\nの付加;
 *       : Fg 1bit 00000010 で 配列番号表示;
 *       : Fg 2bit 00000100 で CRC評価表示;
 * 使用GB:AlarmRomCode64[ArrayNo];
 *       :AlarmRomCodeChkCrc[ArrayNo];
 * 返り値:なし;
 *;
 * 指定配列の64bitRomCodeを8bitの16進コード×8個で表示する。;
 ****************************************************************/
void printAlarmRomCode (uint8_t ArrayNo, uint8_t Fg) {
    unsigned char byte_array[8];
    uint8_t lop1;

for (lop1 = 0; lop1 < 8; ++lop1) {
        byte_array[lop1] = (unsigned char)((AlarmRomCode64[ArrayNo] >> lop1 * 8) & 0xFF);
    }
    if (Fg & 0b00000010) { printf ("   Code[%d] = ", ArrayNo); }else{printf("   Code= ");}

for (int i = 0; i < 8; i++) { printf ("0x%02X ", byte_array[i]); }

if (Fg & 0b00000100) {
        if (AlarmRomCodeChkCrc[ArrayNo] == 0) {
            printf ("CRC OK!");
        } else {
            printf (" CRC Err 0x%02X", AlarmRomCodeChkCrc[ArrayNo]);
        }
    }
    if (Fg & 0b00000001) {
        printf ("\r\n");
    }
}

/**************************************************************************;
 *int16_t IntegerPartDividedBy16 (int16_t val, uint8_t Fg);
 * 引数　:Val = 16bitの値を入力;
 *       :Fg = ****00** IntegerTemp=測定温度 なし 0;
 *             ****01** IntegerTemp=測定温度 四捨五入;
 *             ****10** IntegerTemp=測定温度 切り上げ;
 *             ****11** IntegerTemp=測定温度 切り下げ 優先;
 *             ***1**** 測定温度表示;;
 *             1******* 温度?bit 単位表示 (degC)(bit);
 * 使用GB:なし;
 * 返り値:整数部 = 引数/16;
 *;
 * 16bitの値を1/16して整数部を返す。また10進数で小数点4桁を表示(指示可能);
 ***************************************************************************/
 int16_t IntegerPartDividedBy16 (int16_t val, uint8_t Fg) {
    int16_t TempInt = val >> 4;     // 整数部
    int16_t IntegerTemp = TempInt;  // 四捨五入した整数部変数
    int16_t TempDec = val;          // 小数点部変数
    if (TempDec < 0) { TempDec = -TempDec; }  // ABS()の代替え

TempDec &= 0x000F;

//IntegerTemp値の作成
    uint8_t Fg1= Fg & 0b00001100 ;
    if (Fg1 == 12) {        //  切り捨て
        if (val < 0 && TempDec > 0) { IntegerTemp += 1; }
    }else if (Fg1 == 4) {  // 以下四捨五入
        if (val < 0) {
            if (TempDec > 0 && TempDec < 8) { IntegerTemp += 1;  }
        } else { IntegerTemp += (TempDec >> 3); }
    }else if (Fg1 == 8) {  // 切り上げ
        if (val > 0 && TempDec > 0) { IntegerTemp += 1; }
    }else{ IntegerTemp =0;}

TempDec = TempDec * 625;

if (Fg & 0b00010000) {  //数値を表示
        if (val < 0 && TempDec > 0) {
            TempInt = TempInt + 1; //マイナス時の小数点値が有った場合の整数値への配慮
            if (val > -16) { printf ("-0.%04d", TempDec); //-0の整数が無いため区別して表示
            } else { printf ("%d.%04d", TempInt, TempDec); }
        } else { printf ("%d.%04d", TempInt, TempDec); }
        if (Fg & 0b10000000) { printf ("(degC)"); }  // 単位表示
    }
    return IntegerTemp;
}

#define dfANoOn 0b00000001 // 配列番号の表示;
    #define dfCRCOn 0b00000010 // CRCチェック結果表示;
    #define dfITOff 0b11110011 // IntegerTemp=測定温度 0 *NANDで比較
    #define dfIT5On 0b00000100 // IntegerTemp=測定温度 四捨五入;
    #define dfITUOn 0b00001000 // IntegerTemp=測定温度 切り上げ;
    #define dfITDOn 0b00001100 // IntegerTemp=測定温度 切り下げ;
    #define dfTemOn 0b00010000 // 測定温度表示;
    #define dfArSOn 0b00100000 // 温度警報設定表示;
    #define dfResOn 0b01000000 // 分解能設定表示;
    #define dfUitOn 0b10000000 // 温度?bit 単位表示 (degC)(bit);;

/**************************************************************************;
 * void printScratchPad (uint8_t ArrayNo, uint8_t Fg) ;
 * 引数　:ArrayNo=ScratchPad配列No;
 *       :Fg *******1 配列番号の表示;
 *           ******1* CRCチェック結果表示;
 *           ****00** IntegerTemp=測定温度 なし 0;
 *           ****01** IntegerTemp=測定温度 四捨五入;
 *           ****10** IntegerTemp=測定温度 切り上げ;
 *           ****11** IntegerTemp=測定温度 切り下げ;
 *           ***1**** 測定温度表示;
 *　　　  　 **1***** 温度警報設定表示;
 *           *1****** 分解能設定表示;
 *           1******* 温度?bit 単位表示 (degC)(bit);
 * 使用GB:ScratchPad[ArrayNo][0~4];
 *  　　 :ScratchPadChkCrc[ArrayNo];
 * 返り値:なし;
 *;
 * ScratchPadの先頭5Byteの表示と数値を選択表示、測定温度の符号付き整数部8bitを出力する;
 ***************************************************************************/
void printScratchPad (uint8_t ArrayNo, uint8_t Fg) {
    uint8_t dsByte = 5;
    int8_t  ArHiTmp,ArLoTmp;
    uint16_t TempVar = 0;

if (Fg & dfANoOn){printf("   [%d]= ",ArrayNo);}else{printf("   Code= "); }
    for (uint8_t lop1 = 0; lop1 < dsByte ; ++lop1) {printf ("0x%02X ", ScratchPad[ArrayNo][lop1]); }
    if (Fg & dfCRCOn){  if(ScratchPadChkCrc[ArrayNo]==00){ printf("CRC OK!"); }else{ printf("CRC NG!"); }  }
    printf("\r\n");

TempVar = ScratchPad[ArrayNo][1];
    TempVar = TempVar << 8;
    TempVar = TempVar + ScratchPad[ArrayNo][0];
    ArHiTmp =ScratchPad[ArrayNo][2];
    ArLoTmp =ScratchPad[ArrayNo][3];

if (Fg & dfTemOn){ printf("   Meter:");  }//温度表示
    IntegerTemp = (int8_t)(IntegerPartDividedBy16 (TempVar, Fg));

if (Fg & dfResOn){ //分解能設定表示
        uint8_t AfConvbit = ScratchPad[ArrayNo][4] >> 5;
        printf(" Resolution:%d",cobit[AfConvbit]);
        if(Fg & dfUitOn){printf("(bit)");}
    }

if((Fg & dfTemOn) | (Fg & dfResOn) ){ printf("\r\n"); }

if (Fg & dfArSOn){ //温度警報設定表示
        printf("   Alarm:");
        if( IntegerTemp <= ArLoTmp){ printf("Activ["); }
        printf("%d",(int8_t)(ArLoTmp));
        if(Fg & dfUitOn){printf("(degC)");}
        printf("OrLess");
        if( IntegerTemp <= ArLoTmp){ printf("]"); }
        printf(" OR ");
        if( IntegerTemp >= ArHiTmp){ printf("Activ["); }
        printf("%d",(int8_t)(ArHiTmp));
        if(Fg & 0b10000000){printf("(degC)");}
        printf("OrMore");
        if( IntegerTemp >= ArHiTmp){ printf("]"); }
        printf("\r\n");
    }
}

/**************************************************************************;
 * void printScratchPadT (uint8_t ArrayNo, uint8_t Fg) ;
 * 引数　:ArrayNo = ScratchPad配列No;
 *       :Fg = ****00** IntegerTemp=測定温度 なし 0;
 *             ****01** IntegerTemp=測定温度 四捨五入;
 *             ****10** IntegerTemp=測定温度 切り上げ;
 *             ****11** IntegerTemp=測定温度 切り下げ 優先;
 *             ***1**** 測定温度表示;
 *             1******* 温度?bit 単位表示 (degC)(bit);
 * 使用GB:IntegerPartDividedBy16 ();
 *       :ScratchPad[][];
 * 返り値:なし;
 *;
 * サーチパッド配列の指定No内、温度値を使用して表示する;
 ***************************************************************************/
void printScratchPadT (uint8_t ArrayNo, uint8_t Fg) {
    uint16_t TempVar = 0;

TempVar = ScratchPad[ArrayNo][1];
    TempVar = TempVar << 8;
    TempVar = TempVar + ScratchPad[ArrayNo][0];
    IntegerPartDividedBy16 (TempVar, Fg);
}

/**************************************************************************;
 * void printT(uint8_t Lotem,uint8_t Hitem,uint8_t Cr);
 * 引数  :Lotem = 下位温度データ;
 *       :Hitem = 上位温度データ;
 *       :Fg = ****00** IntegerTemp=測定温度 なし 0;
 *             ****01** IntegerTemp=測定温度 四捨五入;
 *             ****10** IntegerTemp=測定温度 切り上げ;
 *             ****11** IntegerTemp=測定温度 切り下げ 優先;
 *             ***1**** 測定温度表示;
 *             1******* 温度?bit 単位表示 (degC)(bit);
 * 使用GB:IntegerPartDividedBy16 ();
 * 返り値:なし;
 *;
 * サーチパッド配列の指定No内、温度値を使用して表示する;
 ***************************************************************************/
void printT (uint8_t Lotem, uint8_t Hitem, uint8_t Fg) {
    uint16_t TempVar = 0;

TempVar = Hitem;
    TempVar = TempVar << 8;
    TempVar = TempVar + Lotem;
    IntegerPartDividedBy16 (TempVar, Fg);
}

/**************************************************************************;
 * void printCompleteTime(uint16_t CompleteTime,uint8_t CountTim,uint8_t Cr);
 * 引数　: CompleteTime = カウント値;
 *       : CountTim = 1カウントの計測最小時間 1又は20(us);
 *       : Cr = 1 \r\nの付加なし;
 * 使用GB:なし;
 * 返り値:なし;
 *;
 * CompleteTime値を1/50(ms)で時間表示 0.02(ms)~1310.70(ms)を表示できる。;
 ***************************************************************************/
void printCompleteTime (uint16_t CompleteTime, uint8_t CountTim, uint8_t Cr) {
    uint32_t UTime = CompleteTime * CountTim;
    if (UTime < 1000) {
        printf ("  CompleteTime=%d(us)", UTime);
    } else {
        uint16_t TimInt = UTime / 1000;
        uint16_t TimDec = UTime - (TimInt * 1000);
        printf ("  CompleteTime=%d.%03d(ms)", TimInt, TimDec);
    }
    printf (" :Min(1Count)Time %d(us)",CountTim);//  CompleteTime);
    if (Cr == 1) {
        printf ("\r\n");
    }
}

/**************************************************************************;
 * void printSplit16 (uint32_t val, uint8_t Cr) ;
 * 引数　:val = 32bit;
 *       :Cr = 1 \r\nの付加なし;
 * 使用GB:なし;
 * 返り値:なし;
 *;
 *  上位16bit、下位16bitを別けて値を表示する。;
 ***************************************************************************/
void printSplit16 (uint32_t val, uint8_t Cr) {
    uint16_t val1 = 0, val2 = 0;

val1 = (uint16_t)(val & 0x00FF);  // 下位
    val2 = (uint16_t)(val >> 16);     // 上位

printf ("  Test Time Up = %d(us) | Up=15~60(us)", val2);
    if ((val2 >= 15) & (val2 <= 60)) {
        printf (" Chk OK");
    } else {
        printf (" Chk NG");
    }
    printf ("\r\n  Test Time Du = %d(us) | Du=60~240(us)", val1);
    if ((val1 >= 60) & (val1 <= 240)) {
        printf (" Chk OK");
    } else {
        printf (" Chk NG");
    }
    if (Cr == 1) {
        printf ("\r\n");
    }
}

/**************************************************************************;
 * void PrintErr(uint8_t ErrCode);
 * 引数　:ErrCode = 8bit エラーコード;
 * 使用GB:printRomCode(0,0b00000011);
 *       :printScratchPad(0,0b11111110);
 * 返り値:なし;
 *;
 * エラーコードによりエラー内容を表示する。;
 ***************************************************************************/
void PrintErr (uint8_t ErrCode) {
    if (ErrCode > 0) {
        printf ("  Response Code 0x%02x ", ErrCode);

// スレーブが接続されていません。(応答が無い)
        if ((ErrCode & 0b00000001) > 0) {
            printf ("Err NO slaves connected!!\r\n");
        }
        // CRC異常 Code異常
        if ((ErrCode & 0b00000010) > 0) {
            printf ("Err CRC or Code does not match!!\r\n");
        }
        // 複数個接続されているので1個にしてください
        if ((ErrCode & 0b00000100) > 0) {
            printf ("Err Please connect only one slave!!\r\n");
        }
        // Lo信号継続異常
        if ((ErrCode & 0b00001000) > 0) {
            printf ("Err Lo signal abnormality!!\r\n");
        }
        // Hi温度設定が違う
        if ((ErrCode & 0b00010000) > 0) {
            printf ("Err Hi Temperature Setting Value is Different!!\r\n");
        }
        // Lo温度設定が違う
        if ((ErrCode & 0b00100000) > 0) {
            printf ("Err Lo Temperature Setting Value is Different!!\r\n");
        }
        // 温度精度設定が違う
        if ((ErrCode & 0b01000000) > 0) {
            printf ("Err Resolution setting value is different!!\r\n");
        }
        // エラーではない検索データが無いと言うこと
        if ((ErrCode & 0b10000000) > 0) {
            printf ("There is no slave to be found !!\r\n");
        }
    }
    printf("RomCode: ");
    printRomCode(0,0b00000011);
    printf("Scratchpad: ");
    printScratchPad(0,0b11111110);

}

/*###################################################################################
#                                 　　　テスト関係
####################################################################################*/

/**************************************************************************;
 * printGiveOrdersWait(uint8_t SlaveNo,uint8_t Fg);
 * 引数　:SlaveNo=スレーブNo 0x0AはNo指定なしで全スレーブに指令;
 *       :Fg=0 dfConvertT;
 *       :Fg=1 dfCop dfReCall;
 *       :Fg=2 dfReCall;
 * 使用GB:Reset_Presence();
 *       :ByteWriteTimeSlot ();
 *       :RomCodeWriteTimeSlot ();
 *       :Wire_out2();
 *       :Wire_in2();
 *       :ReadTimeSlotLobitTiemMeter ();
 *       :printCompleteTime ();
 *       :RomCode64[];
 *       :convTime[];
 *       :ScratchPad[][];
 *       :convbit;
 * 返り値:Errcode;
 *;
 * FgのNoコマンドを指令して完了時間の計測と完了待ち時間の表示;
 * ただし寄生電源を使用している場合は時間測定せず強力プルアップする。;
 ***************************************************************************/
uint8_t printGiveOrdersWait(uint8_t SlaveNo,uint8_t Fg){
    uint8_t ErrCode = 0ULL;
    uint8_t wcomd = 0x00;
    uint16_t DelayTim = 0;

switch (Fg) {
    case 0://変換指示
        wcomd = dfConvertT;
        CountTim = 20;                                      //(us)
        MaxCountTim = convTime[convbit] * 1000 / CountTim;  //(ms)
        break;
    case 1://コピー指示
        wcomd = dfCopyScratchpad;
        CountTim = 1;          //(us)
        MaxCountTim = dfCopyTime;
        break;
    case 2://呼び戻し指示
        wcomd = dfReCall;
        CountTim = 1;          //(us)
        MaxCountTim = dfRecallTime;
        break;
   }

if( Pow==dfPsPwOn ){ //寄生電源の場合はここは信号線を　強力なプルアップにする。
            Wire_out2();   //  --- Reserved ---FEDCBA9876543210
            GPIOC->OUTDR |= 0b00000000000000000000000000010000;
            switch (Fg) {
             case 0://変換指示
                Delay_Ms (convTime[convbit]);
                break;
             case 1://コピー指示
                Delay_Us (MaxCountTim);
                break;
             case 2://呼び戻し指示
                Delay_Us (MaxCountTim);
            }
             Wire_in2();
        }else{  //外部電源の場合は変換時間を測定する。
            switch (Fg) {
             case 0://変換指示
                CompleteTim = ReadTimeSlotLobitTiemMeter (CountTim, MaxCountTim);
                Delay_Ms (convTime[convbit]); // convTime[convbit] - (CompleteTime*CountTim/1000)だが面倒で採用しない
                break;
             case 1://コピー指示
                CompleteTim = ReadTimeSlotLobitTiemMeter (CountTim, MaxCountTim);
                DelayTim = MaxCountTim - CompleteTim;
                Delay_Us (DelayTim);
                break;
             case 2://呼び戻し指示
                CompleteTim = ReadTimeSlotLobitTiemMeter (CountTim, MaxCountTim);
                DelayTim = MaxCountTim - CompleteTim;
                Delay_Us (DelayTim);
            }

}

#ifdef DEBUG1
//    printf(" Fg=%d Code=%02X",Fg,wcomd);
    switch (Fg) {
      case 0://変換指示
        printf (" Slave ConvertT.\r\n ");
        if( Pow==dfPsPwOn ){ printf("  Strong Pull-Up due to Floating Power Supply\r\n");
        }else{ printCompleteTime (CompleteTim, CountTim, 1); }
        printf ("   Wait %d(ms) for Conversion.\r\n",convTime[convbit]);
        break;
      case 1://コピー指示
        printf (" Slave Copy Scrathpad.\r\n ");
        if( Pow==dfPsPwOn ){ printf("  Strong Pull-Up due to Floating Power Supply\r\n");
        }else{ printCompleteTime (CompleteTim, CountTim, 1);  }
        printf ("   Wait %d(us) for Copy.\r\n",DelayTim);
        break;
      case 2://呼び戻し指示
        printf (" Slave RecallE2\r\n ");
        if( Pow==dfPsPwOn ){ printf("  Strong Pull-Up due to Floating Power Supply\r\n");
        }else{ printCompleteTime (CompleteTim, CountTim, 1);  }
        printf ("   Wait %d(us) for ReCall.\r\n",DelayTim);
    }
#endif

} else {  // Err処理 接続されているスレーブが無い
        ErrCode |= 0b00000001;
    }
    return ErrCode;
}

/**************************************************************************;
 * uint8_t TestConvertT (uint8_t SlaveNo, uint8_t ArrayNo);
 * 引数  :SlaveNo=スレーブNo 0x0AはNo指定なしでコンバート;
 *       :ArrayNo=記録する配列の番号;
 *       :convTimeNo=変換時間 convTime[]使用{100,200,400,800};
 * 使用GB:ReadSlaveScratchPad ();
 *       :printScratchPad ();
 *       :printGiveOrdersWait(SlaveNo,0);
 *       :printCompleteTime (CompleteTim, CountTim, 1);
 *       :RomCode64[];
 *       :convTime[];
 *       :ScratchPad[][];
 * 返り値:Errcode;
 *;
 * Test ConvertT;
 ***************************************************************************/
int8_t TestConvertT (uint8_t SlaveNo, uint8_t ArrayNo) {  //
    uint8_t ErrCode = 0;

convbit = (ScratchPad[ArrayNo][4] >> 5) + 9;
    printf ("  Test with  %d-bit temperature resolution.\r\n", convbit);
    convbit = convbit - 9;
    if (convbit > 3) { convbit = 3;  }

ErrCode = ReadSlaveScratchPad (SlaveNo, ArrayNo);
    if (ErrCode > 0) {
        goto goend;
    }
    printf ("  Before the Test Temperature\r\n   Code= ");
    printScratchPad (ArrayNo,0b10011110);  // ScratchPadの温度値16bit表示

ErrCode = printGiveOrdersWait(SlaveNo,0);
    if (ErrCode > 0) {
        goto goend;
    }
    printCompleteTime (CompleteTim, CountTim, 1);

ErrCode = ReadSlaveScratchPad (SlaveNo, ArrayNo);
    if (ErrCode > 0) {
        goto goend;
    }
    printf ("  Conversion Complete Temperature\r\n   Code= ");
    printScratchPad (ArrayNo,0b10011110);  // ScratchPadの温度値16bit表示

goend:
    printf ("\r\n");
    return ErrCode;
}

/**************************************************************************;
 *uint8_t ResolutionChangeConvertT(uint8_t SlaveNo,uint8_t ArrayNo,uint8_t Fg);
 * 引数  :SlaveNo=スレーブNo 0x0AはNo指定なしでコンバート;
 *       :ArrayNo=記録する配列の番号;
 *       :convTimeNo=変換時間 convTime[]使用{100,200,400,800};
 *　　　 :Fg =1 (4)項目を表示する。
 * 使用GB:RomCode64[];
 *       :ScratchPad[][];
 *       :convbit;
 *       :cobit[convbit];
 * 返り値:Errcode;
 *;
 * 分解能の基準を(convbit)設定してTest ConvertT; key 1 or 2用;
 ***************************************************************************/
uint8_t ResolutionChangeConvertT(uint8_t SlaveNo,uint8_t ArrayNo,uint8_t item,uint8_t Fg){
    uint8_t ErrCode=0;
    uint8_t Bfbit = (ScratchPad[ArrayNo][4] >> 5) + 9;
    if (Bfbit != cobit[convbit]) {  // 設定がxxbit変換でない場合基準bit変換へ変更
        printf ("  Change the resolution from %dbit to standard %dbit.\r\n",Bfbit ,cobit[convbit]);
        ErrCode = SetScratchpad (SlaveNo, ScratchPad[ArrayNo][2], ScratchPad[ArrayNo][3], setrg[convbit]);
        if (ErrCode > 0) { goto goend; }

ErrCode = ReadSlaveScratchPad (SlaveNo, 0);
        if (ErrCode > 0) { goto goend; }
        if (ScratchPad[ArrayNo][4] != setrg[convbit]) {
            printf ("  Cannot be converted to %d-bit!!.\r\n", cobit[convbit]);
        }
    }
    printScratchPad (ArrayNo,Fg);
    convbit = (ScratchPad[ArrayNo][4] >> 5);
    if (convbit > 3) { convbit = 3;  }
    if(item==1){printf ("\r\n d. Temperature Conversion Test\r\n"); }

ErrCode = printGiveOrdersWait(SlaveNo,0);
    if (ErrCode > 0) { goto goend; }

ErrCode = ReadSlaveScratchPad (SlaveNo, ArrayNo);
    if (ErrCode > 0) {
        goto goend;
    }
    printScratchPad (ArrayNo,Fg);  // ScratchPadの温度値16bit表示

goend:
    return ErrCode;
}

/**************************************************************************;
                       Test
 ***************************************************************************/
//  case 0x31:  // 最低限の動作確認、温度測定
int8_t ConnectionTest (uint8_t SlaveNo) {
    uint8_t ArrayNo = 0;
    uint8_t i1 = 0;
    uint8_t ErrCode = 0;
    uint32_t PresenceTim = 0;

if (SlaveNo == 0x0A) { printf ("(1) Single Connections.\r\n");
    } else { printf ("(2) Multiple Connections.\r\n"); }

printf (" a. Reset_Presence Test\r\n");
    PresenceTim = Reset_PresenceTiemMeter();
    if (PresenceTim == 0) {
        ErrCode |= 0x01;
        goto goend;
    }
    printSplit16 (PresenceTim, 1);  // test1結果

if (SlaveNo == 0x0A) {
        printf ("\r\n b. ReadRom[0x33] Test\r\n");
        ErrCode |= ReadRomLobitTime (ArrayNo);
        ErrCode |= printRomCode_LobitTim (ArrayNo, 1);
        if (ErrCode > 0) { goto goend; }

} else {
        printf ("\r\n b. SEARCH ROM[0xF0] Test\r\n");
        ErrCode = SearchRom (0x28);  // DS18B20=0x28
        if (SlaveValue > 0) { ErrCode |= 0x04; }
        if (ErrCode > 0) { goto goend; }
        for (i1 = 0; i1 <= SlaveValue; ++i1) { printRomCode (i1, 5); }
    }

printf ("\r\n c. ReadScratchPad Test\r\n");
    ErrCode = ReadSlaveScratchPad (SlaveNo, 0);
    if (ErrCode > 0) { goto goend; }
     convbit = 3;  // 試験基準 変換bitを指定 3=12bit,0x7F
     ResolutionChangeConvertT(SlaveNo,ArrayNo,1,0b11011110);

goend:
    return ErrCode;
}

//  case 0x32:  // 温度精度設定の変更　サブプログラム
uint8_t TemperatureTestSub (uint8_t SlaveNo, uint8_t ArrayNo) {
    uint8_t ErrCode = 0;
    ErrCode = ReadSlaveScratchPad (SlaveNo, ArrayNo);  // 指定RomCodeのScratchPad記録
    ErrCode = SetScratchpad (SlaveNo, ScratchPad[ArrayNo][2], ScratchPad[ArrayNo][3], setrg[convbit]);
    if (ErrCode > 0) {
        goto goend;
    }
    ErrCode = ReadSlaveScratchPad (SlaveNo, ArrayNo);
    if (ErrCode > 0) {
        goto goend;
    }
    if (ScratchPad[ArrayNo][4] != setrg[convbit]) {
        printf ("  Cannot be converted to %d-bit!!.\r\n", cobit[convbit]);
    }
    printf ("  ScratchPad = ");
    printScratchPad (ArrayNo,0b11111110);
    printf (" CRC= 0x%02X \r\n", ScratchPadChkCrc[ArrayNo]);

//    ErrCode = TestConvertT (SlaveNo, ArrayNo);
    ErrCode = printGiveOrdersWait(SlaveNo,0);
    if (ErrCode > 0) {
        goto goend;
    }

goend:
    return ErrCode;
}

//  case 0x32:  // 温度精度設定の変更
uint8_t TemperatureTest(uint8_t SlaveNo) {
    uint8_t ErrCode = 0;
    uint8_t ArrayNo = 0;
    uint8_t i1 = 0;

if (SlaveNo == 0x0A) { printf ("(1) Single Connections.\r\n");
    } else {
        printf ("(2) Multiple Connections.\r\n");
        ReadRom (0);
        printRomCode(0,5);
    }

ReadSlaveScratchPad (SlaveNo,ArrayNo);
    for (i1=0; i1 < 4 ;++i1){
        convbit = i1;
        printf ("\r\n %c. Temperature Conversion Test  Setting set to %d-bit.\r\n",(i1+0x61), cobit[convbit]);
        ErrCode = ResolutionChangeConvertT(SlaveNo,ArrayNo,0,0b11011110);
        if (ErrCode > 0) { goto goend; }
    }

goend:
    return ErrCode;
}

uint8_t TempAlarmSetSearchSub (uint8_t SlaveNo, uint8_t ArrayNo, int8_t HiAlarmTemp, int8_t LoAlarmTemp) {
    uint8_t ErrCode = 0;

printf ("  Set the temperature alarm to Lo=%d(degC) & hi=%d(degC).\r\n",LoAlarmTemp, HiAlarmTemp );
    ErrCode = SetScratchpad (SlaveNo, HiAlarmTemp, LoAlarmTemp, setrg[convbit]);
    if (ErrCode > 0) {
        goto goend;
    }
    ErrCode = ReadSlaveScratchPad (SlaveNo, 0);
    if (ErrCode > 0) {
        goto goend;
    }
    if (ScratchPad[ArrayNo][2] != HiAlarmTemp) {
        ErrCode |= 0b00010000;
        goto goend;
    }
    printf ("  ScratchPad value after setting change.\r\n");
    printScratchPad (ArrayNo,0b11111110);
    //  printf("  SearchAlarmRom Start!\r\n");
    ErrCode = SearchAlarmRom();
    if (ErrCode > 0) {
        goto goend;
    }
    //  for(uint8_t i=0;i<8 ;++i){
    printAlarmRomCode (0, 5);
    //  }

goend:
    if ((ErrCode & 0b10000000)) {
        printf ("  There is no slave to be found !!\r\n");
        ErrCode &= 0b01111111;
    }

return ErrCode;
}

// case 0x33:  // 温度設定の変更、警報検索
uint8_t TempAlarmSetSearch (uint8_t SlaveNo) {
    uint8_t ErrCode = 0;
    int8_t HiAlarmTemp = 0;
    int8_t LoAlarmTemp = 0;
    uint8_t ArrayNo = 0;

if (SlaveNo == 0x0A) {
         printf ("(1) Single Connections.\r\n");
    } else {
        printf ("(2) Multiple Connections.\r\n");
    }
    ReadRom (0);
    printRomCode(0,5);

ReadSlaveScratchPad (SlaveNo,ArrayNo);
    convbit = 03;
    printf ("  Temperature Conversion Test  Setting set to %d-bit.\r\n",cobit[convbit]);
        ErrCode = ResolutionChangeConvertT(SlaveNo,ArrayNo,0,0b11111110);
        if (ErrCode > 0) { goto goend; }

    printf ("\r\n a. Check that there is no alarm.\r\n");
    HiAlarmTemp = IntegerTemp + 2;
    LoAlarmTemp = IntegerTemp - 2;
    ErrCode = TempAlarmSetSearchSub (SlaveNo, ArrayNo, HiAlarmTemp, LoAlarmTemp);
    if (ErrCode >0) { goto goend;  }

printf ("\r\n b. High temperature alarm.\r\n");
    HiAlarmTemp = IntegerTemp - 2;
    LoAlarmTemp = IntegerTemp - 2;
    ErrCode = TempAlarmSetSearchSub (SlaveNo, ArrayNo, HiAlarmTemp, LoAlarmTemp);
    if (ErrCode > 0) { goto goend; }

printf ("\r\n c. Low temperature alarm.\r\n");
    HiAlarmTemp = IntegerTemp + 2;
    LoAlarmTemp = IntegerTemp + 2;
    ErrCode = TempAlarmSetSearchSub (SlaveNo, ArrayNo, HiAlarmTemp, LoAlarmTemp);
goend:
    return ErrCode;
}

// Fg 0000 0000 ErrCode出力　表示なし
// Fg 0000 0001 ErrCode無し　エラー表示
// Fg 0000 001* ScratchPadの値を表示
uint8_t ScratchPadChangeCheck (uint8_t SlaveNo, uint8_t ArrayNo, uint8_t HiAlarmTemp, uint8_t LoAlarmTemp, uint8_t convbit, uint8_t Fg) {
    uint8_t ErrCode = 0;

ErrCode = ReadSlaveScratchPad (SlaveNo, ArrayNo);
    if (ErrCode > 0) { goto goend;  }

if(Fg & 0b00000010 ){
        printScratchPad (ArrayNo,0b11111110);
    }

if (ScratchPad[ArrayNo][2] != HiAlarmTemp) {
        if(Fg & 0b00000001){
            printf("   Err Hi Temperature Setting Value is Different!!\r\n");
            ErrCode = 1;
        }else{ ErrCode = 0b00010000; }
    }
    if (ScratchPad[ArrayNo][3] != LoAlarmTemp) {
        if(Fg & 0b00000001){
            printf("   Err Lo Temperature Setting Value is Different!!\r\n");
            ErrCode = 1;
        }else{ ErrCode = 0b00100000;  }
    }
    if (ScratchPad[ArrayNo][4] != setrg[convbit]) {
        if(Fg & 0b00000001){
            printf("   Err Resolution Setting Value is Different!!\r\n");
            ErrCode = 1;
        }else{ ErrCode = 0b01000000; }
    }

    if(Fg & 0b00000001){
        if(ErrCode == 0 ){ printf("   ScratchPadChange OK!!\r\n");
        }else{ErrCode = 0;}
    }

goend:
    return ErrCode;
}

//  case 0x34:  // 温度警報 精度設定のEEPROM記録、読み出し
uint8_t CopyReCall  (uint8_t SlaveNo) {
    uint8_t ErrCode = 0;
    uint8_t ArrayNo = 0;
    int8_t HiAlarmTemp = 0;
    int8_t LoAlarmTemp = 0;

if (SlaveNo == 0x0A) { printf ("(1) Single Connections.\r\n");
    } else {
        printf ("(2) Multiple Connections.\r\n");
        ReadRom (0);
        printRomCode(0,5);
    }

printf(" a. Read the EEPROM Value\r\n");
    ErrCode = printGiveOrdersWait(SlaveNo,2);//    RecallE2
    if (ErrCode > 0) { goto goend; }
    ErrCode = ReadSlaveScratchPad (SlaveNo, ArrayNo);
    if (ErrCode > 0) { goto goend; }
    printScratchPad (ArrayNo,0b11111110);

printf("\r\n b. Change the ScratchPad Settings\r\n");
    //設定の変更
    if((int8_t)(ScratchPad[ArrayNo][2]) > 50 ){ HiAlarmTemp = 45;}else{HiAlarmTemp = 55;}
    if((int8_t)(ScratchPad[ArrayNo][3]) < -10 ){ LoAlarmTemp = -5;}else{LoAlarmTemp = -15;}
    uint8_t BfConvbit = ScratchPad[ArrayNo][4] >> 5;
    uint8_t convbit = (BfConvbit + 1) & 0b00000011;
    printf ("  Set Resolution=%d(bit) AND Lo=%d(degC) AND Hi=%d(degC)\r\n", cobit[convbit],LoAlarmTemp, HiAlarmTemp);
    ErrCode = SetScratchpad (SlaveNo, HiAlarmTemp, LoAlarmTemp, setrg[convbit]);
    if (ErrCode > 0) { goto goend;  }
    ErrCode = ScratchPadChangeCheck(SlaveNo, ArrayNo, HiAlarmTemp, LoAlarmTemp, convbit,1);//1の場合はErr無し
    if (ErrCode > 0) { goto goend;  }

printf("\r\n c. Write to EEPROM\r\n");
    ErrCode = printGiveOrdersWait(SlaveNo,1);    //CopyScrathpad
    if (ErrCode > 0) { goto goend; }

printf("\r\n d. Read the EEPROM Value\r\n");
    ErrCode = printGiveOrdersWait(SlaveNo,2);//    RecallE2
    if (ErrCode > 0) { goto goend; }

printf("\r\n e. Result Read the EEPROM Value\r\n");
    ErrCode = ScratchPadChangeCheck(SlaveNo, ArrayNo, HiAlarmTemp, LoAlarmTemp, convbit,3);//1の場合はErr無し

goend:
    return ErrCode;
}

/**************************************************************************;
 * uint8_t USART_Key (void);
 * 引数　:なし;
 * 使用GB:なし;
 * 返り値:ErrCode;
 *;
 * USART_KeyによるTest選択;
 ***************************************************************************/
uint8_t USART_Key (void) {
    uint8_t ErrCode = 0;
    uint8_t val;

printf ("USART Key No ");
    while (USART_GetFlagStatus (USART1, USART_FLAG_RXNE) == RESET) {
        /* waiting for receiving finish */
    }

val = (USART_ReceiveData (USART1));
    // USART_SendData(USART1, val);
    printf ("%c \r\n", val);

switch (val) {
    case 0x31:   // 外部電源を使用した１個接続と複数接続を想定した動作確認、温度測定
        wire_pow (dfEtPwOn,0);  // 外部電源ON
        printf("\r\n1.Checking basic operation using an external power supply.\r\n");
        ErrCode = ConnectionTest (0x0A);
        printf("\r\n");
        ErrCode |= ConnectionTest (0x00);
        break;
    case 0x32:   // 外部電源を使用した温度精度設定の変更
        wire_pow (dfEtPwOn,0);
        printf("\r\n2.Check temperature accuracy settings using an external power supply.\r\n");
        ErrCode = TemperatureTest(0x0A);
        printf("\r\n");
        ErrCode |= TemperatureTest(0x00);
        break;
    case 0x33:   // 外部電源を使用した温度設定の変更、警報検索
        wire_pow (dfEtPwOn,0);
        printf("\r\n3.Checking temperature settings and alarm detection using an external power supply.\r\n");
        ErrCode = TempAlarmSetSearch(0x0A);
        printf("\r\n");
        ErrCode |= TempAlarmSetSearch(0x00);
        break;
    case 0x34:   // 外部電源を使用したEEPROM記録、読み出し
        wire_pow (dfEtPwOn,0);
        printf("\r\n4.Checking EEPROM recording and reading using an external power supply.\r\n");
        ErrCode = CopyReCall(0x0A);
        printf("\r\n");
        ErrCode |= CopyReCall(0x00);
        break;
    case 0x35:   // 寄生電源応答確認
        printf("\r\n5.Checking the Parasitic Power Supply Response.\r\n");
        printf("(1) Check with parasitic power supply.\r\n  ");
        wire_pow (dfPsPwOn,0);
        ErrCode = ReadParasitePowe (0x0A,0x00);//
        printCompleteTime (ReadParasitePowerCout[0],1,1) ;
        printf("   If CompleteTime > 0, the parasitic power supply\r\n\r\n");
        printf("(2) Check with an external power supply.\r\n  ");
        wire_pow (dfPwOff,1);
        Delay_Ms (20);
        printf("  ");
        wire_pow (dfEtPwOn,0);
        Delay_Ms (10);
        ErrCode = ReadParasitePowe (0x0A,0x00);//
        printCompleteTime (ReadParasitePowerCout[0],1,1) ;
        printf("   If CompleteTime > 0, the parasitic power supply\r\n");
        break;
    case 0x36:   //寄生電源を使用した1個だけの最低限の動作確認、温度測定
        wire_pow (dfPsPwOn,0);
        printf("\r\n6.Checking basic operation using an Parasitic power supply.\r\n");
        ErrCode = ConnectionTest (0x0A);
        printf("\r\n");
        ErrCode |= ConnectionTest (0x00);
        break;
    case 0x37:   // 寄生電源を使用した温度精度設定の変更
        wire_pow (dfPsPwOn,0);
        printf("\r\n7.Check temperature accuracy settings using an Parasitic power supply.\r\n");
        ErrCode = TemperatureTest(0x0A);
        printf("\r\n");
        ErrCode |= TemperatureTest(0x00);
        break;
    case 0x38:   // 寄生電源を使用した温度設定の変更、警報検索
        wire_pow (dfPsPwOn,0);
        printf("\r\n8.Checking temperature settings and alarm detection using an Parasitic power supply.\r\n");
        ErrCode = TempAlarmSetSearch(0x0A);
        printf("\r\n");
        ErrCode |= TempAlarmSetSearch(0x00);
        break;
    case 0x39:   // 寄生電源を使用した温度警報 精度設定のEEPROM記録、読み出し
        wire_pow (dfPsPwOn,0);
        printf("\r\n9.Checking EEPROM recording and reading using an Parasitic power supply.\r\n");
        ErrCode = CopyReCall(0x0A);
        printf("\r\n");
        ErrCode |= CopyReCall(0x00);

}
    while (USART_GetFlagStatus (USART1, USART_FLAG_TXE) == RESET) {
        /* waiting for sending finish */
    }
    printf ("\r\n");
    if (ErrCode > 0) {
        PrintErr (ErrCode);
        printf ("\r\n");
        ErrCode = 0;
    }
    wire_pow (dfPwOff,0);
    return ErrCode;
}

/* // ROMコマンド
#define dfReadRom 0x33
#define dfSkipRom 0xCC
#define dfMatchRom 0x55
#define dfSkipRom 0xCC
#define dfAlarmSeaech 0xEC
#define dfSearchROM 0xF0
// 設定コマンド
#define dfReadScratchpad 0xBE
#define dfWriteScratchpad 0x4E
#define dfConvertT 0x44
#define dfCopyScratchpad 0x48
#define dfReCall 0xB8
#define dfReadPowerSupply 0xB4
//*/

// ReturnCode =Reset_Presence();

// ReturnCode = AllScratchpadSet(0x4B,0x46,0x7F); //全てのスレーブのSCRATCHPADに値を書き込む(3Byte)
// ReturnCode = AllCopyScrathpad();// 全てのスレーブのSCRATCHPADをEEPROMに書き込む
// ReturnCode = AllRecallE2 ();// 全てのスレーブのEEPROMからSCRATCHPADに書き込む {

///* 同一ファミリーコードの1-Wireスレーブを探す。
// ReturnCode = SearchRom (0x28);
//  printf ("Last SearchRom Slave Number = %d\r\n", SlaveNumber);

// ReturnCode = ReadRom();                  //30:OK  1接続 64ビットROMコードを読み取る
// ReturnCode = ConvertTAll();              //30:OK
// ReturnCode = EelementConvertT (5);       //30:OK
// Delay_Ms (800);
// ReturnCode = ReadScratchPad ();           //30:OK
// ReturnCode = REelementReadScratchPad (1); //30:OK
// ReturnCode = AllReadScratchPad();         //30:OK

/*###################################################################################
#                                 　　　メイン関係
####################################################################################*/
/**************************************************************************
 * int main (void) {
 * 引数　　　　　　　:なし
 * 使用グローバル変数:なし
 * 返り値　　　　　　:なし
 *
 * メインプログラム
 ***************************************************************************/
int main (void) {
    sysclock = SystemCoreClock / 1000000;  // 4.5(us)
    TesterInit();
    wire_pow (dfPwOff,0);  // 1-Wireの電源OFF
//003J4M6でなければ①をコメントアウト
//    printf ("SW ON ");//①
//    while (GPIO_ReadInputDataBit (GPIOA, GPIO_Pin_2) == 1) {    }//①
//    printf ("ON\r\n");//①

USART1_Init();
    while (1) {
        USART_Key();
    }
}
