1.概要

MOSFET,IGBTゲートドライブ用（デジタル信号用）フォトカプラー 電源電圧 15(V)～30(V) 入力電流 10(mA) スレッシュド入力電流4(mA)最大20(mA) 出力電流 4(A) 伝搬遅延時間(L/H) 50～150(ns) [83(ns)]　[　]は下記実測値 伝搬遅延時間(H/L) 50～150(nｓ) [72.5(ns)] 立ち上がり時間 15(ns)　　　　 [14(ns)] 立ち下がり時間 8(ns)　　　　　 [8(ns)]

---

2.特性試験

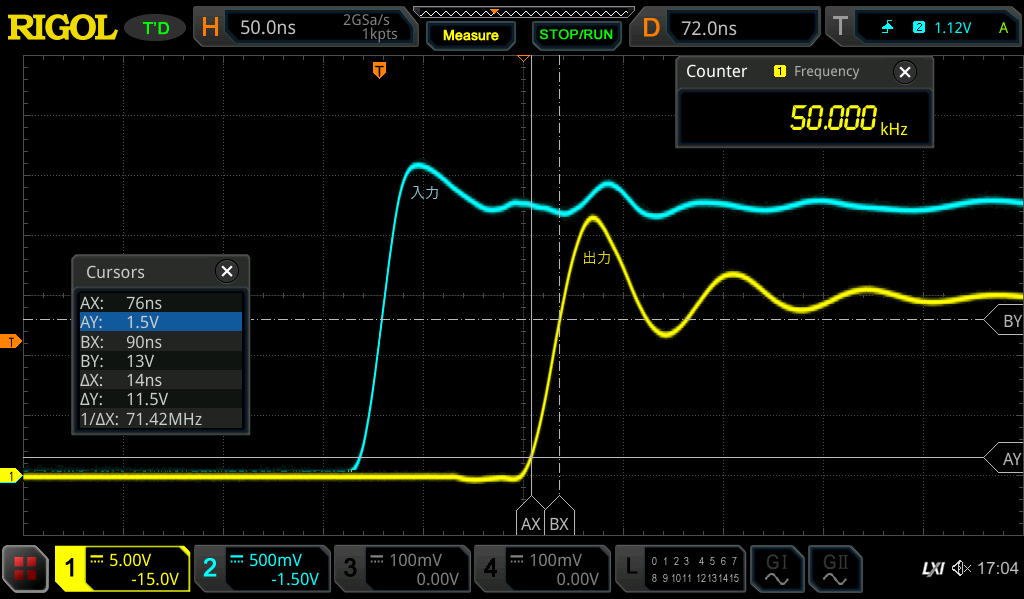

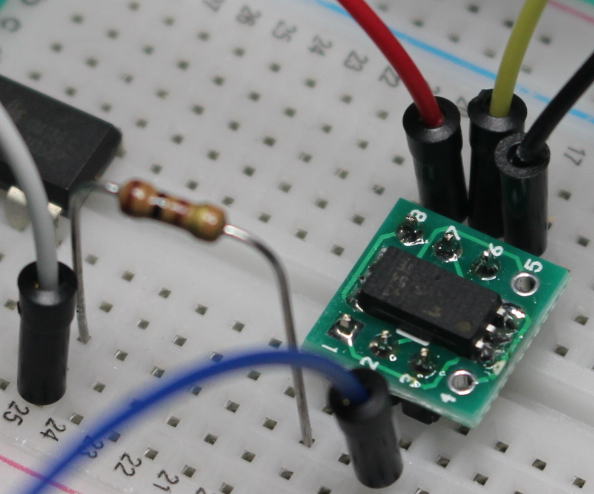

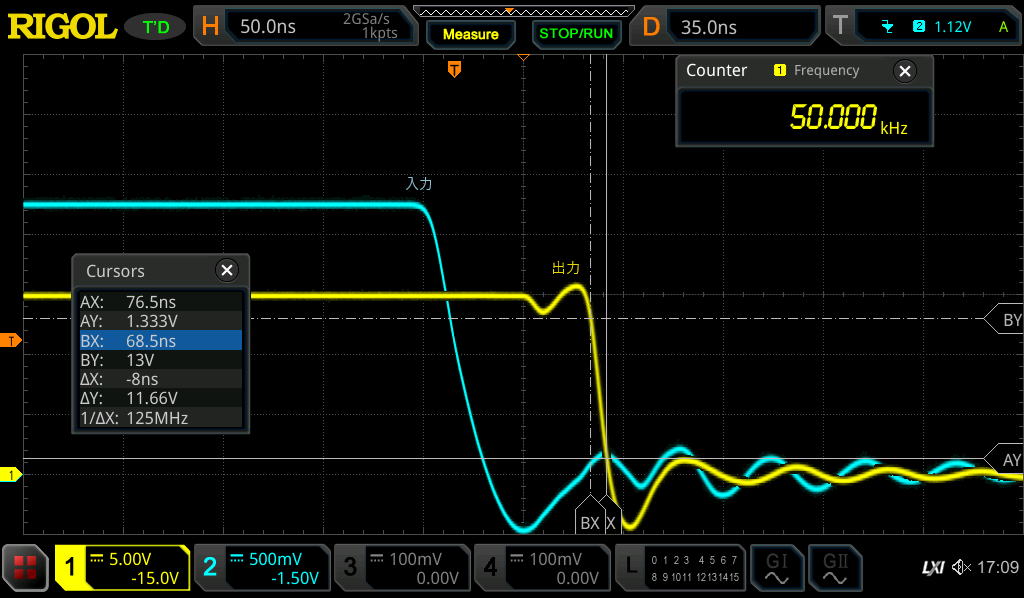

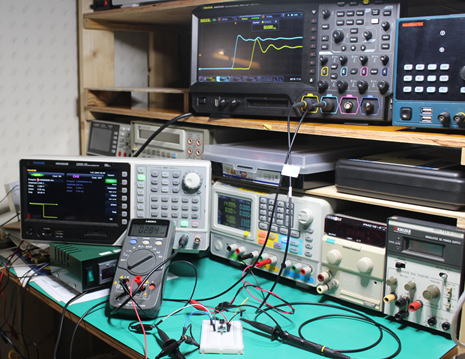

入出力特性測定 測定状況 TLP5754付近 立ち上がり信号特性 立ち下がり信号特性
