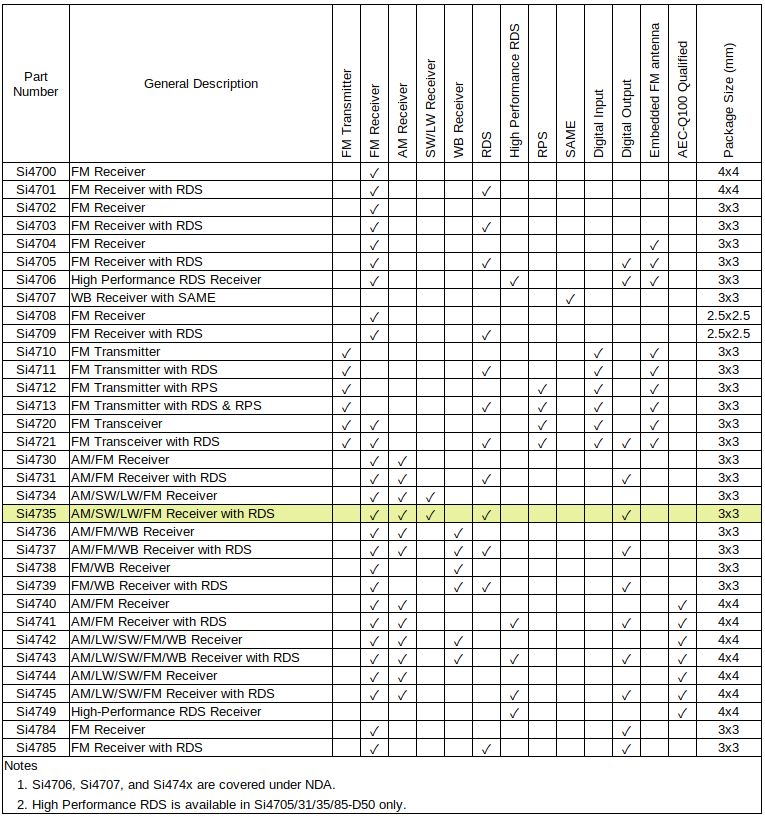

今回紹介する Si47xx シリーズは1つのICで送受信機が構成でき、下表の機能をもっており、その中でも Si4735 は受信機として多くの機能を持っている。

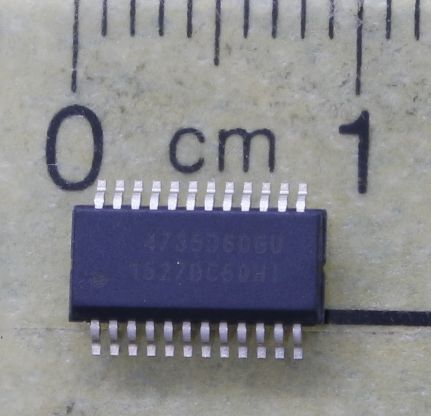

Si4735外観(SSOP)

Si4735 は FM 64〜108(Mz)、AM 153〜279、520〜1710、2,300〜26,100(kHz)を受信でき i²C を使って制御ができる Silicon Labs 製のICです。
受信に必要な部分が全て入っており、他に必要なものは制御用のMCUと表示・操作用の表示器、スピーカとそれ用のアンプさえ追加すれば、ラジオができる。
ICの形状がSSOPの場合、電源電圧は5.5〜2.0(V)で動作する。
パッケージは SSOP(24) と QFN(20) がある。
2016年に1個645円でアマゾンで購入、SSOP形状で4個ありました。
購入が10年前になりますが、いよいよラジオを作れるかも・・？

Si4735のPinNoと役目 (SSOP)

PinNo	略称	役目
1	DOUT	デジタル出力モードにおけるデジタル出力データ
2	DFS	デジタル出力モードにおけるデジタルフレーム同期入力
3	OPO3/DCLK	汎用出力、水晶発振器、またはデジタルビット同期クロック入力（デジタル出力モード時）
4	GPO2/INT	リセット時は通信モード指定に使用、汎用出力ピンまたは割り込みピン
5	GPO1	リセット時は通信モード指定に使用、SPIではMISOとして使用、その他汎用出力。
6	NC	接続なし。フローティング状態のまま。
7	NC	同上
8	FM	FM RF入力。FMIはアンテナ配線に接続する必要があります。
9	RFGND	RFグランド。基板上のグランドプレーンに接続してください。
10	NC	未使用。これらのピンをGNDに接続してください。
11	NC	同上
12	AM	AM/SW/LW RF入力。
13	GND	グランド。基板上のグランドプレーンに接続してください。
14	GND	同上
15	RST	デバイスのリセット（アクティブロー）入力。
16	SEN	シリアルイネーブル入力（アクティブロー）。
17	SCLK	シリアルクロック入力。
18	SDIO	シリアルデータ入出力。
19	RCLK	外部基準発振器入力。
20	VIO	入出力電源電圧。
21	VDD	供給電圧。バッテリーに直接接続できます。
22	DBYP	VDDおよびVIO専用のバイパス回路
23	ROUT	アナログ出力モードでは、右側の音声ライン出力が出力されます。
24	LOUT	アナログ出力モードでは、左側の音声ライン出力が出力されます。

RST 信号が Lo → Hi になる時の GPO1 と GPO2 の状態により制御するための通信方法を確定する。

通信方法	通信方法選択(RST時)		各Pinの通信用略称				備考
	GPO1	GPO2	SDIO	SCLK	SEN	GPO1
2線式	Hi	Lo	SDA	SCL	--	--	別名(規格)I2C / SMBus /TWIと言う。 SCLは400kHzに対応 アドレスはSEN=GNDで 0x11、Vddで0x63になります。
3線式	Lo	Lo	SDIO	SCLK	CS/SS	--	別名(規格)Microwireと言う。SCLKは2.5MHzに対応。SENはチップセレクト信号に使用、1本のデータ線(SDIO)を双方向で使います。シンプルですが、SPIほど一般的ではありません。
SPI	Hi	Hi	MOSI	SCLK	CS/SS	MISO	SCLKは2.5MHzに対応。SENはチップセレクト信号に使用、全二重通信を行います。

RSTがローのときには
GPO1 は1MΩの内部プルアップ
GPO2 は1MΩの内部プルダウン
されるので、この端子がオープンのときは通信方法は2線式となる。
Programming Guide Rev.0.5では 6. Control Interface 214ページ参照

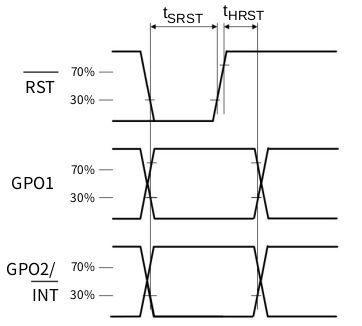

タイムチャート

RST 信号が Lo → Hi になる時の GPO1 と GPO2 の状態のタイミングを記載する。

Parameter	略称	Min	単位
RST Pulse Width and GPO1,GPO2/INT Setup to RST↑	tSRST	100	μs
GPO1, GPO2/INT Hold from RST↑	tHRST	30	ns

(1) 2線式モードを選択する場合、RSTの立ち上がりエッジの300 ns前までに、2線式スタート条件（SCLKがハイの状態でSDIOの立ち下がりエッジが発生すること）が発生しないようにする必要があります。

(2) 2線式モードを選択する場合、RSTの立ち上がりエッジの間、SCLKがハイであり、最初のスタート条件が満たされるまでハイの状態を維持するようにする必要があります。

(3) 3線式モードまたはSPIモードを選択する場合、RSTの立ち上がりエッジの300 ns前までに、SCLKの立ち上がりエッジが発生しないようにする必要があります。

(4) GPO1とGPO2がユーザーによってアクティブに駆動されている場合、最小tSRSTは30 nsとなります。 GPO1またはGPO2がハイインピーダンスの場合、 オンチップの1MΩデバイス（RSTがローの間アクティブ）がGPO1をハイに、GPO2をローにプルアップする時間を確保するため、最小tSRSTは100μsとなります。

(1)偏波モードと周波数帯 (2)クロックのモード (3)オーディオのモード

(1)RDS内蔵

(1)周波数1kHz単位で調整
(2)7種類のチャネル帯域幅フィルタ
(3)バックグラウンドノイズレベルを調整できるプログラム可能な自動音量制御(AVC)

(1)FMのアンテナを共用する回路になっている
その他AMと同じ

ファームウェアの軽微な変更に対応するためのオンチッププログラムRAMが搭載されています。
これにより、Silicon Labsは、新しい無線設計や既に現場で使用されている無線機器の特性を最適化するためのファームウェ アアップデートを将来的に提供することが可能になります。
この機能でSSBなどが受信できるようになるのか？(後が楽しみ！)

データシートをそのまま記載します。
開発時間の短縮と最大限のカスタマイズ性を実現するため、Si4734/35はシンプルでありながら強力なソフトウェアインターフェースを提供し、受信機のプログラミングを可能にします。デバイスは、コマンド、引数、プロパティ、および応答を使用してプログラミングされます。ユーザーはコマンドバイトと関連する引数を書き込むことで、チップに指定されたコマンドを実行させます。コマンドは、デバイスの電源投入、シャットダウン、特定の放送局へのチューニングなどの動作を制御します。引数は特定のコマンドに固有のものであり、コマンドを変更するために使用されます。コマンドの一部は、27ページの表14「Si473xの主なコマンド」に記載されています。プロパティは、チップのデフォルト動作を変更するために使用される特別なコマンド引数であり、通常は電源投入直後に設定されます。プロパティの例としては、デエンファシスレベル、RSSIシークしきい値、ソフトミュート減衰しきい値などがあります。
プロパティの一部は、28ページの表15「Si473xの主なプロパティ」に記載されています。
応答はユーザー情報を提供し、コマンドと関連する引数が発行された後にエコーされます。
すべてのコマンドは1バイトのステータス更新を提供し、 割り込みと送信可否のステータス情報を示します。
Si4734/35のコマンドとプロパティの詳細については、「AN332：Si47xxプログラミングガイド」を参照してください。

Si4735のコマンドとPropertyは３つの装置に分けることができます。
　1. FM受信機機 Programming Guide Rev.0.5では54ページ
　2. AM/SW/LW受信機 Programming Guide Rev.0.5では118ページ
　3. ステレオオーディオADC Programming Guide Rev.0.5では196ページ
その他のSi47xxでは
　1.FM/RDSトランスミッター（Si4710/11/12/13/20/21）Programming Guide Rev.0.5では7ページ 　2,WB受信機（Si4707/36/37/38/39/42/43）Programming Guide Rev.0.5では162ページ があります。

関係 装置No			コマンド		説明
1	2	3	No	略称
○	○	○	0x01	POWER_UP	デバイスの電源をオンにし、モードを選択します。 モードには、AMまたはFM受信、アナログまたはデジタル出力、基準クロックまたは水晶発振器のサポートが含まれます。
○	○	○	0x10	GET_REV	デバイスのリビジョン情報を返します。
○	○	○	0x11	POWER_DOWN	デバイスの電源をオフにします。
○	○	○	0x12	SET_PROPERTY	ロパティの値を設定します。
○	○	○	0x13	GET_PROPERTY	プロパティの値を取得します。
○	○	○	0x14	GET_INT_STATUS	割り込みステータスビットを読み取ります。
○	○		0x15	PATCH_ARGS	パッチファイルのダウンロードに使用される予約済みコマンドです。
○	○		0x16	PATCH_DATA	パッチファイルのダウンロードに使用される予約済みコマンドです。
○			0x20	FM_TUNE_FREQ	FMチューニング周波数を選択します。
○			0x21	FM_SEEK_START	有効な周波数の検索を開始します。
○			0x23	FM_RSQ_STATUS	現在のチャンネルの受信信号品質（RSQ）の状態を照会します。
○			0x24	FM_RDS_STATUS	現在のチャンネルのRDS情報を返し、RDS FIFOからエントリを読み取ります（Si4735のみ）。
○			0x27	FM_AGC_STATUS	現在のAGC設定を照会します
○			0x28	FM_AGC_OVERRIDE	AGC設定を無効にして固定値に強制することで上書きします
○	○		0x40	AM_TUNE_FREQ	AM/SW/LWのチューニング周波数を選択します。
○	○		0x41	AM_SEEK_START	有効な周波数の検索を開始します。
○	○		0x43	AM_RSQ_STATUS	現在のチャンネルのRSQステータスを照会します。
	○		0x47	AM_AGC_STATUS	現在のAGC設定を照会します。
	○		0x48	AM_AGC_OVERRIDE	AGC設定を無効化し、固定値に強制的に設定することで、AGC設定を上書きします。
		○	0x61	AUX_ASRC_START	サンプリングレート変換を開始します。
		○	0x65	AUX_ASQ_STATUS	音声信号の品質指標を報告します。
○	○	○	0x80	GPIO_CTL2	GPO1、2、3を出力またはHi-Zとして設定します。
○	○	○	0x81	GPIO_SET2	GPO1、GPO2、GPO3の出力レベル（低または高）を設定します。

関係 装置No			コマンド		説明	Default
1	2	3	No	略称
○	○	○	0x0001	GPO_IEN	割り込みソースを有効にします。	0x0000
○	○	○	0x0102	DIGITAL_OUTPUT _FORMAT1	デジタル音声出力を設定します。 (Si4705/06/21/31/35/37/39/41/43/45のみ)	0x0000
○	○	○	0x0104	DIGITAL_OUTPUT _SAMPLE_RATE1	デジタルオーディオ出力のサンプルレートを設定する。 (Si4705/06/21/31/35/37/39/41/43/45のみ)	0x0000
○	○	○	0x0201	REFCLK_FREQ	基準クロックの周波数をHz単位で設定します。範囲は31130~34406 Hz、または AFC を無効にするには 0 を指定します。デフォルトは	0x8000
○	○	○	0x0202	REFCLK_PRESCALE	RCLK 入力のプリスケーラ値を設定します。	0x0001
○			0x1100	FM_DEEMPHASIS	ディエンファシスの時定数を設定します。 デフォルト値は75μsです	0x0002
○			0x1105	FM_BLEND _STEREO_THRESHOLD	ステレオブレンドのRSSIしきい値を設定します（しきい値以上でフルステレオ、しきい値以下でブレンド）。 ステレオを強制するには、この値を0に設定します。 モノラルを強制するには、この値を127に設定します。 デフォルト値は49 dBμVです。	0x0031
○			0x1106	FM_BLEND _MONO_THRESHOLD	モノラルブレンドのRSSIしきい値を設定します（しきい値以下は完全なモノラル、しきい値以上はブレンド）。 ステレオを強制するには、この値を0に設定します。 モノラルを強制するには、この値を127に設定します。 デフォルト値は30 dBμVです。	0x001E
○			0x1107	FM_ANTENNA_INPUT	アンテナの種類と接続先のピンを選択します。	0x0000
○			0x1108	FM_MAX_TUNE_ERROR	AFCレール（AFCRL）インジケーターを設定する前に許容される最大周波数誤差を設定します。デフォルト値は20kHzです	0x0014
○			0x1200	FM_RSQ_INT_SOURCE	RSQメトリックに関連する割り込みを設定します。	0x0000
○			0x1201	FM_RSQ_SNR _HI_THRESHOLD	SNR割り込みの Hi Byteしきい値を設定します。	0x007F
○			0x1202	FM_RSQ_SNR _LO_THRESHOLD	SNR割り込みの Lo Byteしきい値を設定します。	0x0000
○			0x1203	FM_RSQ_RSSI _HI_THRESHOLD	RSSI割り込みの Hi Byteしきい値を設定します。	0x007F
○			0x1204	FM_RSQ_RSSI _LO_THRESHOLD	RSSI割り込みの Lo Byteしきい値を設定します。	0x0000
○			0x1205	FM_RSQ_MULTIPATH _HI_THRESHOLD	マルチパス割り込みの Hi Byteしきい値を設定します。	0x007F
○			0x1206	FM_RSQ_MULTIPATH _LO_THRESHOLD	マルチパス割り込みの Lo Byteしきい値を設定します。	0x0000
○			0x1207	FM_RSQ_BLEND _THRESHOLD	境界を越えたときにブレンドが中断されるブレンドしきい値を設定します。	0x0081
○			0x1300	FM_SOFT_MUTE _RATE	ソフトミュートの開始時と終了時のアタックレートとディケイレートを設定します。	0x0040
○			0x1301	FM_SOFT_MUTE _SLOPE	ソフトミュート時の減衰勾配を、ソフトミュート時のSNRしきい値以下のSNR値1dBあたりの減衰量（dB単位）で設定します。デフォルト値は2です。（Si4749には適用されません。）	0x0002
○			0x1302	FM_SOFT_MUTE _MAX_ATTENUATION	ソフトミュート時の最大減衰量(dB)を設定します。 0に設定するとソフトミュートが無効になります。 デフォルト値は16dBです。	0x0010
○			0x1303	FM_SOFT_MUTE _SNR_THRESHOLD	ソフトミュートを有効にするSNRしきい値を設定します。 デフォルト値は4dBです。	0x0004
○			0x1400	FM_SEEK_BAND _BOTTOM	FM周波数帯のシーク周波数の下限を設定します。 デフォルト値は8750です。	0x222E
○			0x1401	FM_SEEK_BAND _TOP	FMシークの上限を設定します。 デフォルトは10790です。	0x2A26
○			0x1402	FM_SEEK_FREQ _SPACING	FMシークの周波数間隔を選択します。	0x000A
○			0x1403	FM_SEEK_TUNE _SNR_THRESHOLD	ソフトミュートを有効にするSNRしきい値を設定します。 デフォルト値は4dBです。	0x0003
○			0x1404	FM_SEEK_TUNE _RSSI_TRESHOLD	有効なFMシーク/チューニングのためのSNRしきい値を設定します。 デフォルト値は3dBです。	0x0014
○			0x1500	RDS_INT _SOURCE	RDSの割り込み動作を設定します。	0x0000
○			0x1501	RDS_INT _FIFO_COUNT	RDS RECVが設定される前に受信RDS FIFOに格納されるRDSグループの最小数を設定します。	0x0000
○			0x1502	RDS_CONFIG	RDSの設定を構成します。	0x0000
○			0x1503	FM_RDS _CONFIDENCE	各RDSブロックの信頼度レベルのしきい値を設定します。（Si4706、Si474x、およびSi4705/31/35/85-D50以降のバージョンのみ。）	0x1111
○			0x1700	FM_AGC _ATTACK_RATE	AGCのアタックレートを設定します。値が大きいほどアタックが遅くなり、値が小さいほどアタックが速くなります。デフォルト値は4（約1500 dB/秒）です（Si4740/41/42/43/44/45/49のみ）。	0x0004
○			0x1701	FM_AGC _RELEASE_RATE	AGCのリリース速度を設定します。値が大きいほどリリース速度が遅くなり、値が小さいほどリリース速度が速くなります。デフォルト値は140（約43 dB/秒）です（Si4740/41/42/43/44/45/49のみ）。	0x008C
○			0x1800	FM_BLEND_RSSI _STEREO_THRESHOLD	ステレオブレンドのRSSIしきい値を設定します。（しきい値以上でフルステレオ、しきい値以下でブレンド。）ステレオを強制するには、この値を0に設定してください。モノラルを強制するには、この値を127に設定してください。デフォルト値は49 dBμVです。（Si4706-C30以降、Si474xおよびSi4705/31/35/85-D50以降のみ）	0x0031
○			0x1801	FM_BLEND_RSSI _MONO_THRESHOLD	モノラルブレンドのRSSIしきい値を設定します（しきい値以下は完全なモノラル、しきい値以上はブレンド）。ステレオを強制するには、この値を0に設定します。モノラルを強制するには、この値を127に設定します。デフォルト値は30 dBμVです。（Si4706-C30以降、Si474xおよびSi4705/31/35/85-D50以降のみ）	0x001E
○			0x1802	FM_BLEND_RSSI _ATTACK_RATE	RSSIベースのブレンドにおけるステレオ/モノラルアタックレートを設定します。値が小さいほどアタックが遅くなり、値が大きいほどアタックが速くなります。デフォルト値は4000（約16ms）です。（Si4706-C30以降、Si474x、Si4705/31/35/85-D50以降のみ）	0x0FA0
○			0x1803	FM_BLEND_RSSI _RELEASE_RATE	RSSIベースのブレンドにおけるモノラルからステレオへのリリースレートを設定します。値が小さいほどリリースが遅くなり、値が大きいほどリリースが速くなります。デフォルト値は400（約164ms）です。（Si4706-C30以降、Si474xおよびSi4705/31/35/85-D50以降のみ）	0x0190
○			0x1804	FM_BLEND_SNR _STEREO_THRESHOLD	ステレオブレンドのSN比しきい値を設定します（しきい値以上でフルステレオ、しきい値以下でブレンド）。ステレオを強制するには、この値を0に設定します。モノラルを強制するには、この値を127に設定します。デフォルト値は27dBです。（Si4706-C30以降、Si474xおよびSi4705/31/35/85-D50以降のみ）	0x001B
○			0x1805	FM_BLEND_SNR _MONO_THRESHOLD	モノラルブレンドのSNRしきい値を設定します（しきい値以下は完全なモノラル、しきい値以上はブレンド）。ステレオを強制するには、これを0に設定します。アタックを強制します。デフォルト値は4000（約16ms）です。（Si4706-C30以降、Si474xおよびSi4705/31/35/85-D50以降のみ）	0x000E
○			0x1806	FM_BLEND_SNR _ATTACK_RATE	SNRベースのブレンドにおけるステレオからモノラルへのアタックレートを設定します。値が小さいほどアタックが遅くなり、値が大きいほどアタックが速くなります。デフォルト値は4000（約16ms）です。（Si4706-C30以降、Si474xおよびSi4705/31/35/85-D50以降のみ）	0x0FA0
○			0x1807	FM_BLEND_SNR _RELEASE_RATE	SNRベースのブレンドにおけるモノラルからステレオへのリリースレートを設定します。値が小さいほどリリースが遅くなり、値が大きいほどリリースが速くなります。デフォルト値は400（約164ms）です。（Si4706-C30以降、Si474xおよびSi4705/31/35/85-D50以降のみ）	0x0190
○			0x1808	FM_BLEND_MULTIPATH _STEREO_THRESHOLD	ステレオブレンドのマルチパスしきい値を設定します（しきい値以下はフルステレオ、しきい値以上はブレンド）。ステレオを強制するには、この値を100に設定します。モノラルを強制するには、この値を0に設定します。デフォルト値は20です。（Si4706-C30以降、Si474xおよびSi4705/31/35/85-D50以降のみ）	0x0014
○	○		0x3100	AM_DEEMPHASIS	ディエンファシスの時定数を設定します。 最大50マイクロ秒まで設定可能です。デフォルトではディエンファシスは無効になっています。	0x0000
○	○		0x3102	AM_CHANNEL_FILTER	AM/SW/LW受信用のチャンネルフィルタの帯域幅を選択します。選択肢は6、4、3、2.5、2、1.8、または1kHzです。 さらに、電力線除去フィルタを適用することもできます。 デフォルトは、電力線除去なしの2kHz帯域幅フィルタです。	0x0003
○	○		0x3103	AM_AUTOMATIC_VOLUME _CONTROL_MAX_GAIN	自動音量制御における最大ゲインを選択します。	0x1543
○	○		0x3200	AM_RSQ_INTERRUPTS	RSQメトリックに関連する割り込みを設定します。 デフォルトでは、すべての割り込みは無効になっています。	0x0000
○	○		0x3201	AM_RSQ_SNR _HIGH_THRESHOLD	SNR割り込みの Hi Byte しきい値を設定します。	0x007F
○	○		0x3202	AM_RSQ_SNR _LOW_THRESHOLD	SNR割り込みの Lo Byte しきい値を設定します。	0x0000
○	○		0x3203	AM_RSQ_RSSI _HIGH_THRESHOLD	RSSI割り込みの Hi Byte しきい値を設定します。	0x007F
○	○		0x3204	AM_RSQ_RSSI _LOW_THRESHOLD	RSSI割り込みの Lo Byte しきい値を設定します。	0x0000
○	○		0x3300	AM_SOFT_MUTE _RATE	ソフトミュートの開始時または終了時のアタックレートを設定します。 デフォルト値は278 dB/sです。	0x0040
○	○		0x3301	AM_SOFT_MUTE _SLOPE	AMソフトミュートの傾斜を設定します。デフォルト値は傾斜1です。 (Si4740/41/42/43/44/45 only)	0x0001
○	○		0x3302	AM_SOFT_MUTE _MAX_ATTENUATION	ソフトミュート時の最大減衰量を設定します(dB)。	0x0008
○	○		0x3303	AM_SOFT_MUTE _SNR_THRESHOLD	ソフトミュートを有効にするSNRしきい値を設定します。 デフォルト値は0dBで、ソフトミュートは無効です。	0x0008
○	○		0x3400	AM_SEEK_BAND _BOTTOM	AM/SW/LWバンドのシーク下限を設定します。 デフォルトは520です。	0x0208
○	○		0x3401	AM_SEEK_BAND _TOP	シーク用のAM/SW/LWバンドの上限を設定します。	0x06AE
○	○		0x3402	AM_SEEK_FREQ _SPACING	AM/SW/LWのシーク周波数間隔を選択します。 デフォルトは10kHz間隔です。	0x000A
○	○		0x3403	AM_SEEK_SNR _THRESHOLD	AM/SW/LWシーク/チューニングの有効性を判断するためのSNRしきい値を設定します。 値がゼロの場合、シーク時にSNRしきい値は考慮されません。 デフォルト値は5dBです。	0x0005
○	○		0x3404	AM_SEEK_RSSI _THRESHOLD	AM/SW/LWシーク/チューニングの有効性を判断するためのRSSIしきい値を設定します。 値がゼロの場合、シーク時にRSSIしきい値は考慮されません。 デフォルト値は25 dBμVです。	0x0019
○	○		0x4000	RX_VOLUME	出力音量を設定します。	0x003F
○	○		0x4001	RX_HARD_MUTE	音声出力をミュートします。FMモードでは、左右の音声出力を個別にミュートできます。	0x0000
			0x6600	AUX_ASQ_INTERRUPT _SOURCE	ASQ割り込みソースを設定します。	0x0000
○			0x1304	FM_SOFT_MUTE _RELEASE_RATE	ソフトミュートの解除速度を設定します。値が小さいほど解除速度が遅くなり、値が大きいほど解除速度が速くなります。デフォルト値は8192（約8000 dB/秒）です （Si4740/41/42/43/44/45のみ）。	0x2000
○			0x1305	FM_SOFT_MUTE _ATTACK_RATE	ソフトミュートのアタックレートを設定します。値が小さいほどアタックが遅くなり、値が大きいほどアタックが速くなります。デフォルト値は8192（約8000 dB/秒）です （Si4740/41/42/43/44/45のみ）。	0x2000
○			0x1900	FM_NB_DETECT _THRESHOLD	ノイズフロアからのインパルス検出の閾値をdB単位で設定します。デフォルト値は16です。 （Si4742/43/44/45のみ）	0x0010
○			0x1901	FM_NB_INTERVAL	元のサンプルが補間されたクリーンサンプルに置き換えられるまでの間隔（マイクロ秒）。デフォルト値は24μsです。 （Si4742/43/44/45のみ）	0x0018
○			0x1902	FM_NB_RATE	ノイズブランキングレート（100Hz単位）。デフォルト値は64です。 （Si4742/43/44/45のみ）	0x0040
○			0x1903	FM_NB_IIR_FILTER	ノイズフロア推定器の帯域幅を設定します。デフォルト値は300です。 （Si4742/43/44/45のみ）	0x012C
○			0x1904	FM_NB_DELAY	元のサンプルにインパルスブランキングを適用するまでの遅延時間（マイクロ秒）。デフォルト値は133です。 （Si4742/43/44/45のみ）	0x00AA
○			0x1A00	FM_HICUT_SNR _HIGH_THRESHOLD	ハイカットフィルターが帯域制限を開始するSNRレベルを設定します。デフォルト値は24です。 （Si4742/43/44/45のみ）	0x0018
○			0x1A01	FM_HICUT_SNR _LOW_THRESHOLD	ハイカットフィルターが最大帯域制限に達するSNRレベルを設定します。デフォルト値は15です。 （Si4742/43/44/45のみ）	0x000F
○			0x1A02	FM_HICUT_ATTACK _RATE	ハイカット機能でカットオフ周波数を下げる速度を設定します。デフォルト値は20000（約3ms）です （Si4742/43/44/45のみ）。	0x4E20
○			0x1A03	FM_HICUT_RELEASE _RATE	ハイカット機能でカットオフ周波数が上昇する速度を設定します。デフォルト値は20です（約3.3秒）。 （Si4742/43/44/45のみ）	0x0014
○			0x1A04	FM_HICUT_MULTIPATH _TRIGGER THRESHOLD	ハイカットフィルターが帯域制限を開始するマルチパスレベルを設定します。デフォルト値は20です。 （Si4742/43/44/45のみ）	0x0014
○			0x1A05	FM_HICUT_MULTIPATH _END_THRESHOLD	ハイカットフィルターが最大帯域制限に達するマルチパスレベルを設定します。デフォルト値は60です。 （Si4742/43/44/45のみ）	0x003C
○			0x1A06	FM_HICUT_CUTOFF _FREQUENC	ハイカットフィルターの最大帯域制限周波数と最大オーディオ周波数を設定します。デフォルト値は0（無効）です。 （Si4742/43/44/45のみ）	0x0000
○	○		0x3304	AM_SOFT_MUTE RELEASE_RATE	ソフトミュートの解除速度を設定します。値が小さいほど解除速度が遅くなり、値が大きいほど解除速度が速くなります。デフォルト値は8192（約8000 dB/秒）です。 （Si4740/41/42/43/44/45のみ）	0x2000
○	○		0x3305	AM_SOFT_MUTE ATTACK_RATE	ソフトミュートのアタックレートを設定します。値が小さいほどリリースが遅くなり、値が大きいほどアタックが速くなります。デフォルト値は8192（約8000 dB/秒）です。 （Si4740/41/42/43/44/45のみ	0x2000
○	○		0x3702	AM_AGC _ATTACK_RATE	ゲインを下げる前に、高ピーク検出器が超過する必要のあるミリ秒数を設定します。デフォルト値は4です。（約1400 dB/秒）。 （Si4740/41/42/43/44/45のみ）	0x0004
○	○		0x3703	AM_AGC _RELEASE_RATE	ゲインを上げる前に、低ピーク検出器が超えてはならないミリ秒数を設定します。デフォルト値は140（約40 dB/秒）です。 （Si4740/41/42/43/44/45のみ）	0x008C
○	○		0x3705	AM_FRONTEND_AGC _CONTROL	フロントエンド（外部）アッテネータおよびLNAのAM AGCを調整します。 （Si4740/41/42/43/44/45のみ）	0x130C
○	○		0x3900	AM_NB _DETECT_THRESHOLD	ノイズフロアからのインパルス検出のしきい値をdB単位で設定します。デフォルト値は12です。 （Si4742/43/44/45のみ）	0x000C
○	○		0x3901	AM_NB _INTERVAL	元のサンプルが補間されたクリーンなサンプルに置き換えられるまでの間隔（マイクロ秒）。デフォルト値は55μsです。 （Si4742/43/44/45のみ）	0x0037
○	○		0x3902	AM_NB RATE	ノイズブランキングレート（100Hz単位）。デフォルト値は64です。 （Si4742/43/44/45のみ	0x0040
○	○		0x3903	AM_NB _IIR_FILTER	ノイズフロア推定器の帯域幅を設定します。デフォルト値は300です。 （Si4742/43/44/45のみ）	0x012C
○	○		0x3904	AM_NB _DELAY	元のサンプルにインパルスブランキングを適用するまでの遅延時間（マイクロ秒）。デフォルト値は172です。 （Si4742/43/44/45のみ）	0x00AC

関係 装置No			Bit	略称	内容
1	2	3
○	○	○	7	CTS	送信許可。 0 = 次のコマンドの送信を待機します。 1 = 次のコマンドの送信を許可します。
○	○	○	6	ERR	エラー。 0 = エラーなし 1 = エラー
			5	Reserved
			4	Reserved
○	○		3	RSQINT	受信信号品質割り込み。 0 = 受信信号品質測定がトリガーされていません。 1 = 受信信号品質測定がトリガーされました。
○			2	RDSINT	無線データシステム（RDS）割り込み（Si4705/21/31/35/37/39/85のみ）。 0 = 無線データシステム割り込みは発生していません。 1 = 無線データシステム割り込みが発生しました。
		○	1	ASQINT	音声信号品質割り込み。 0 = 音声信号品質割り込みは発生していません。 1 = 音声信号品質割り込みが発生しました。
○	○		0	STCINT	シーク／チューニング完了割り込み。 0 = チューニング完了がトリガーされていません。 1 = チューニング完了がトリガーされました。
