1.概要

アマゾンで999円で購入した自動昇降圧電源です。

(1)仕様

・変換効率:約88%;短絡保護、逆入力保護:あり
・働く頻度:180KHZ
・取付穴:直径4mm
・出力電圧:0.5〜30V;電圧表示分解能:0.05V
・現在の表示解像度:0.005A
・出力電力:35W自然放熱、50W放熱
・昇降圧モジュール
・出力電流:3Aで長時間安定動作
ロード起動のソフトスタートは非常に強力です。起動に失敗する可能性があります。
入力電圧は5.5〜30V(入力電圧5V、通常の昇降圧、ただし電圧計と電流計の値は不正確で、4.7V以下、低電圧保護。

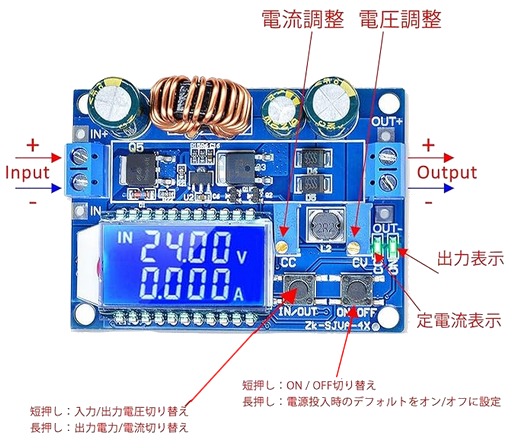

(2)機能の説明

a. モジュールにはIN / OUT、ON / OFFの2つのボタンがあります。入力電圧と出力電圧表示を切り替えるIN / OUTボタン、出力電流出力電力表示を切り替えるには長押し。 ON / OFFボタン制御出力ONまたはOFF、長押し電源投入時のデフォルトの出力状態はONまたはOFFです。
b. CCは電流設定ポテンショメータで、時計回りに回転すると設定電流を増加させることができ、負荷電流が設定電流に達すると定電流状態になります。CC定電流インジケータ(赤)が点灯します。右のCVは電圧設定ポテンショメータで、時計回りに回すと出力電圧を上げることができます。 ONインジケータは、出力電圧がオンの場合は出力ステータスインジケータ、それ以外の場合はオフです。

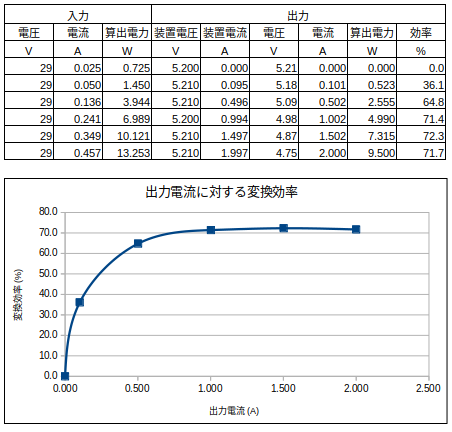

2.動作確認

気になる点としては
・効率が72%
・特性としてWH140の電圧表示と測定電圧が出力電流に伴い違っている。
装置の電圧検出部と出力端子の間に約0.22Ω程度の抵抗が入っているように思われる。
この抵抗により装置の出力電流を検出して過電流制御や電流表示用に使用していると思われる。
出来れば、出力電圧調整や電圧表示で使用する電圧検出部を上記電流検出の出口(出力端子)で行うことが出来れていれば安定した電圧が出力出来たと思う。

自作するのが馬鹿らしくなる低価格の電源ですが、自作で電源を作るならノイズ(リップル)など含めて定電圧を配慮したいと思う。
