1.抵抗値の読み方
(1)抵抗値 カラーコード
| 抵抗例 |
内容 |
黒 |
茶 |
赤 |
橙 |
黄 |
緑 |
青 |
紫 |
灰 |
白 |
金 |
銀 |
備 考 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
① |
数値 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
- |
- |
|
| ② |
数値 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
- |
- |
|
| ③ |
数値 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
- |
- |
|
| ④ |
乗数 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
- |
-3 |
-1 |
-2 |
|
| ⑤ |
誤差 |
- |
1 |
2 |
0.05 |
- |
0.5 |
0.25 |
0.1 |
- |
- |
5 |
10 |
±で示す。 |
例は 10×100 = 1kΩ 誤差±5%
(2)チップ抵抗値 数値
| 抵抗例 |
内容 |
記載１ |
記載２ |
記載３ |
記載４ |
 |
① |
値 |
値 |
R |
値x10-2 |
| ② |
値 |
値 |
値x10-1 |
値x10-3 |
| ③ |
乗数 |
値 |
値x10-2 |
L |
| ④ |
- |
乗数 |
値x10-3 |
|
| 備 考 |
xxΩ×乗数 |
xxxΩ×乗数 |
0.xxxΩ |
xxmΩ |
| |
a.誤差の記号
| 誤差(±%) |
0.05 |
0.5 |
0.25 |
0.1 |
1 |
2 |
5 |
10 |
20 |
| 記号 |
W |
D |
C |
B |
F |
G |
J |
K |
M |
|
左例は10×100 = 1kΩ
右例は0.010Ω = 10mΩ
(3)単位について
| 単位 |
読み方 |
倍率 |
抵抗(Ω：オーム) |
コンデンサ(F：ファラッド) |
コイル(H:ヘンリ) |
| M |
メガ |
106 |
MΩ |
|
|
| k |
キロ |
103 |
kΩ |
|
|
| - |
|
10-0 |
Ω |
F |
Ｈ |
| m |
ミリ |
10-3 |
ｍΩ |
mF |
mH |
| μ |
マイクロ |
10-6 |
|
μF 又は uF |
μF 又は uF |
| n |
ナノ |
10-9 |
|
nＦ |
nF |
| p |
ピコ |
10-12 |
|
pF |
pF |
2.抵抗のラインナップ
抵抗値のラインアップには下記の様な系列（シリーズ）がある。
E3,E6,E12,E24,E48E96,E192
一部を記載すると
| E24 |
1.0 |
1.1 |
1.2 |
1.3 |
1.5 |
1.6 |
1,8 |
2.0 |
2.2 |
2.4 |
2.7 |
3.0 |
3.3 |
3.6 |
3.9 |
4.3 |
4.7 |
5.1 |
5.6 |
6.2 |
6.8 |
7.5 |
8.2 |
9.1 |
| E12 |
1.0 |
- |
1.2 |
- |
1,5 |
- |
1.8 |
- |
2.2 |
- |
2.7 |
- |
3.3 |
- |
3.9 |
- |
4.7 |
- |
5.6 |
- |
6.8 |
- |
8.2 |
- |
| E6 |
1.0 |
- |
- |
- |
2.5 |
- |
- |
- |
2.2 |
- |
- |
- |
3.3 |
- |
- |
- |
4.7 |
- |
- |
- |
6.8 |
- |
- |
- |
| E3 |
1.0 |
- |
- |
- |
- |
- |
- |
- |
2.2 |
- |
- |
- |
- |
- |
- |
- |
4.7 |
- |
- |
- |
- |
- |
- |
- |
上記数値に各乗数の抵抗値がある。
例えばE24シリーズで1Ω～１MΩの抵抗値は 24×6＋(1MΩ) = 145の種類があることになる。
3.抵抗加わる電圧と流れる電流
(1)直流の場合

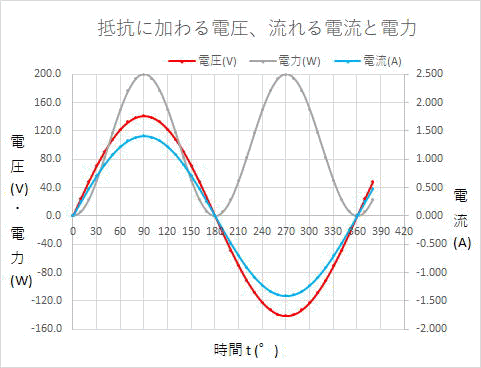

(2)交流の場合
