コンデンサ例	内容		黒	茶	赤	橙	黄	緑	青	紫	灰	白	金	銀	備　考
コンデンサ例	内容														備　考
手持ちありません	①	数値	0	1	2	3	4	5	6	7	8	9	-	-
	②	数値	0	1	2	3	4	5	6	7	8	9	-	-
	③	数値	0	1	2	3	4	5	6	7	8	9	-	-
	④	乗数	0	1	2	3	4	5	6	7	-	-3	-1	-2
	⑤	誤差	-	1	2	0.05	-	0.5	0.25	0.1	-	-	5	10	±で示す。

　(2)コンデンサ値　数値

コンデンサ例	内容	記載１	記載２
	①	耐圧	値
	②	耐圧	値
	③	値	乗数
	④	値	－
	⑤	乗数	－
	⑥	誤差	－
備　　考		xxpF×乗数	xxpF×乗数

　　例は　10 × 10⁴　= 10 0000pF = 100 nF = 0.1uF　　

a.誤差の記号

誤差(±%)	0.05	0.5	0.25	0.1	1	2	5	10	20
記号	W	D	C	B	F	G	J	K	M

b.耐圧の記号

耐電圧(V)	2.5	4.0	6.3	10	12.5	16	20	25	35	50	80	100
記号	0E	0G	0J	1A	1B	1C	1D	1E	1V	1H	1K	2A

耐電圧(V)	160	180	200	250	315	350	400	450	500	630	1250
記号	2C	2P	2D	2E	2F	2V	2G	2W	2H	2J	3B

　　例２　1E101M　＝　10×10¹ = 100pF 25V ±20%　となる

　(3)単位について

単位	読み方	倍率	抵抗(Ω：オーム)	コンデンサ(F：ファラッド)	コイル(H:ヘンリ)
M	メガ	10⁶	MΩ
k	キロ	10³	kΩ
-		10^-0	Ω	F	Ｈ
m	ミリ	10^-3	ｍΩ	mF	mH
μ	マイクロ	10^-6		μF 又は uF	μF 又は uF
n	ナノ	10^-9		nＦ	nF
p	ピコ	10^-12		pF	pF

2.コンデンサのラインナップ

　抵抗値のラインアップと同じで、下記の様な系列（シリーズ）がある。
　E3,E6,E12,E24があり、値は下記表に記載すると

E24	1.0	1.1	1.2	1.3	1.5	1.6	1,8	2.0	2.2	2.4	2.7	3.0	3.3	3.6	3.9	4.3	4.7	5.1	5.6	6.2	6.8	7.5	8.2	9.1
E12	1.0	-	1.2	-	1,5	-	1.8	-	2.2	-	2.7	-	3.3	-	3.9	-	4.7	-	5.6	-	6.8	-	8.2	-
E6	1.0	-	-	-	2.5	-	-	-	2.2	-	-	-	3.3	-	-	-	4.7	-	-	-	6.8	-	-	-
E3	1.0	-	-	-	-	-	-	-	2.2	-	-	-	-	-	-	-	4.7	-	-	-	-	-	-	-

　上記数値に各乗数のコンデンサ値がある。

3.コンデンサに加わる電圧と流れる電流

　(1)直流の場合

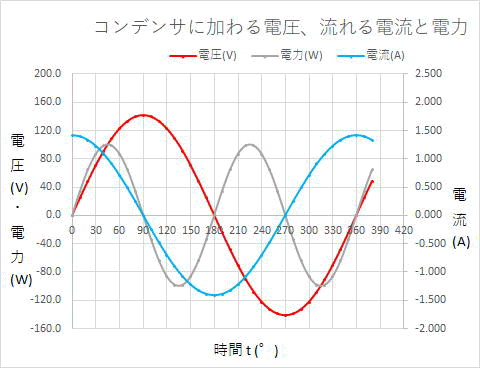

　(2)交流の場合

4.コンデンサの公式集

コンデンサを自作することが非常に少ないので、公式としては下記ぐらいが必要か？
同軸やプリントパターンで関係する場合はその時に対応する。

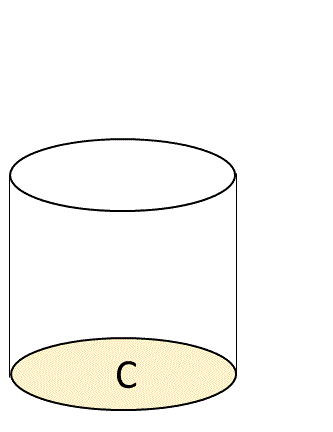

電荷と電流・電圧の関係図例

(1)静電容量

(2)電流と電荷の関係

(3)コンデンサに蓄えられたエネルギー

5.コンデンサの種類

(1)コンデンサの種類

　ａ．固定コンデンサ
　　(a)無極性
　　　・セラミックコンデンサ
　　　・フィルムコンデンサ
　　(b)有極性
　　　・アルミ電解コンデンサ
　　　・タンタルコンデンサ
　　　・電気二重層コンデンサ

　ｂ．可変コンデンサ
　　・バリアブルコンデンサ
