1.MAX485概要
RS485は沢山の種類のモジュールが販売されています。今回購入したモジュールにはMAX485が使用されていました。
駆動電源は5Vです
 購入したモジュールは上図の様な基板で左側から RD＝相手は受信側を接続します。 RE＝受信制御でLoにする事により受信が出来ます。 DE＝送信制御でHiにする事により送信が出来ます。 DI＝相手側は送信側を接続します。 通常REとDEを接続して送受信を制御します。 右側は VCC=５（V)を接続します。 B＝相手のRS485 B端子に接続します。 A＝相手のRS485 A端子に接続します。 GND=電源のGNDに接続します。 回路図は読み取りにより作成した物で違うかもしれない。  |
2.モジュールの動き

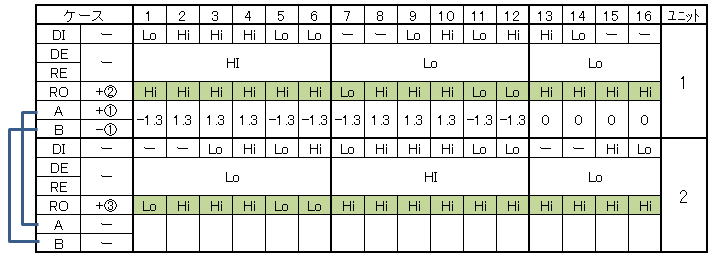

 RS485モジュールの動作試験を実施しました。配線はRS485とはで説明した様に接続しました。 下表を見てください。 ﾕﾆｯﾄ１のDE,,REをHiにする事によりﾕﾆｯﾄ１は送信モードになり、ﾕﾆｯﾄ２のDE,REをLoにする事によりﾕﾆｯﾄ２は受信モードに入る。ケース１は 上記の状態でﾕﾆｯﾄ１のDiにHiレベル（5(V)）を印加する事により相手のﾕﾆｯﾄ２のRO端子にその信号Hi(約5(V)）の信号が出力される。 なお右写真の状態は右側のデジタルマルチメータが下表で言う＋③に赤リード線をGNDに黒リード線を接続している。 また左側のデジタルマルチメータは＋②に赤リード線をー②に黒リード線を接続している。 下表のﾕﾆｯﾄ１のDE,RE＝Hi＝5(V)、DI＝Hi＝5(V)を印加した時の状態を示してる。 送信する場合はA-B間が0Vを見れば良いが見る事が出来ないので、受信でHiデータとしてありえない時間まで経過した事を待って送信する事になる。 |
モジュールを３．３VのESP８２６６に接続できないか
右写真の様にR1～R4のプルアップ抵抗を撤去しました。 |
