1. 概要
光でパルスを作成するロータリーエンコーダを購入した。

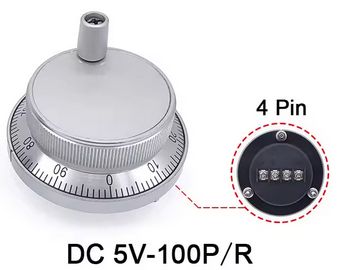

写真でも判るが CNC の操作ダイヤルだが、これを受信機に使用してみたい。
販売の謳い文句は
『1Pc CNC パルサーハンドホイール 60 ミリメートル DC5V 4Pin 6Pin 100PPR ハンドホイール手動パルス発生器 CNC マシンロータリーエンコーダ 4/6 端子』
AliExpressで1,274円(送料込)でした。
購入品は端子が４つ(端子6も同金額)
VCC 、OV 、 A 、 B
A,BはVCC近い電圧のパルスが出力される。
1目盛りで1個のクリック音と感触がある。
仕様は

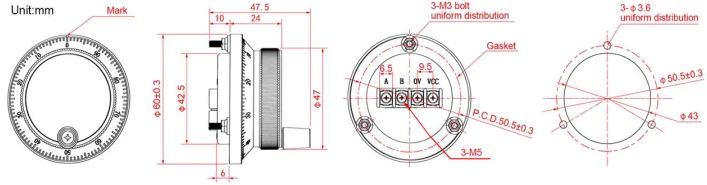

構造
写真でも判るが CNC の操作ダイヤルだが、これを受信機に使用してみたい。
販売の謳い文句は
『1Pc CNC パルサーハンドホイール 60 ミリメートル DC5V 4Pin 6Pin 100PPR ハンドホイール手動パルス発生器 CNC マシンロータリーエンコーダ 4/6 端子』
AliExpressで1,274円(送料込)でした。
購入品は端子が４つ(端子6も同金額)
VCC 、OV 、 A 、 B
A,BはVCC近い電圧のパルスが出力される。
1目盛りで1個のクリック音と感触がある。
仕様は
| Project | Data |
|---|---|
| Output pulse | 100PPR |
| Power supply voltage | DC 5V ±5% |
| Consumption Current | ＜120mA |
| Shell color | Sliver |
| Response frequency | 0-20kHz |
| Normal speed | 200rpm |
| Operating temperature | -10〜75℃ |
| Storage temperature | -20〜75℃ |
2. 使用
2.1電圧電流確認(A,BはOSCだけでほとんど無負荷状態)
| 電圧(V) | 消費電流(mA) | 動作 |
|---|---|---|
| 5 | 12 | OK |
| 4.5 | 10 | OK |
| 4 | 8 | OK |
| 3.3 | 6 | OK |
| 3 | 5 | OK |
| 2.5 | 4 | OK |
| 2 | 3 | OK |
2.2 波形確認(A,BはOSCだけでほとんど無負荷状態)
回し初めの波形を撮ったので、パルス幅やデューティー比が均一では無いが、機械型のロータリーエンコーダーと比べると非常に綺麗だ。オシロの黄色線はA端子、水色線はB端子に接続している。
電源電圧 5V

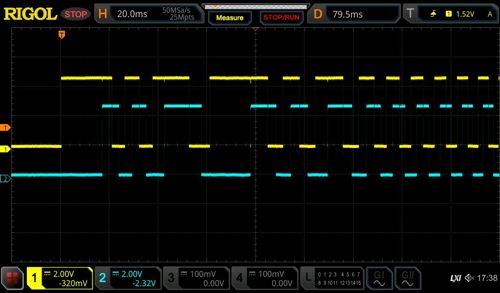

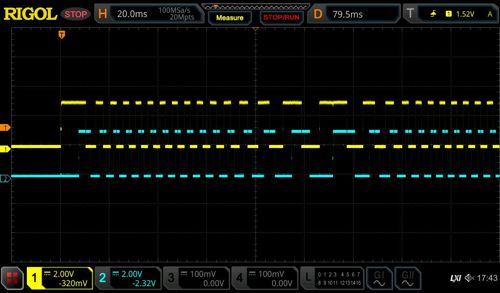

正回転

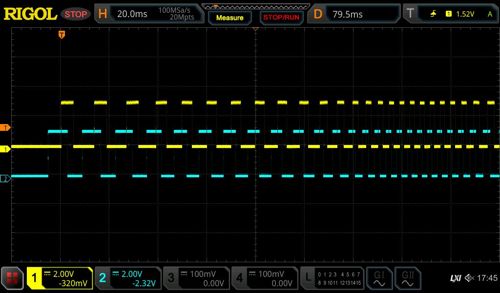

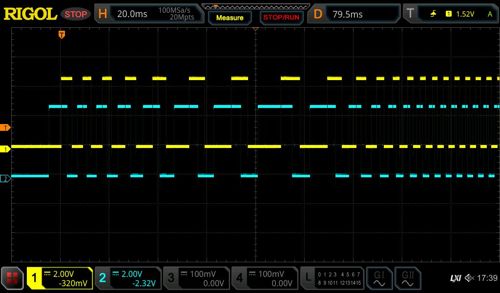

逆回転
逆回転
電源電圧 3V
正回転
逆回転
逆回転
