この解説は、Skyworks (Silicon Labs) Si47XX PROGRAMMING GUIDE AN332 を基に、Google AI (Gemini) の協力を得て作成しています。
1 プロパティ 0x1305. FM_SOFT_MUTE_ATTACK_RATE 概要
FM_SOFT_MUTE_ATTACK_RATE
ソフトミュートのアタックレートを設定します。
値を小さくするとアタックは遅くなり、大きくすると速くなります。
次のコマンドを送信しても安全な状態になると、CTSビット（およびオプションの割り込み）がセットされます。
このプロパティは、パワーアップモードのときのみ設定または読み出しが可能です。
デフォルト値は8192（約8000 dB/s）です。
アタックレート (dB/s) = ATTACK[14:0] / 1.024
対応デバイス: Si4706-D50、Si4704/05/30/31/34/35-D50以降、Si4732
デフォルト値: 0x2000
範囲: 1～32767
ソフトミュートのアタックレートを設定します。
値を小さくするとアタックは遅くなり、大きくすると速くなります。
次のコマンドを送信しても安全な状態になると、CTSビット（およびオプションの割り込み）がセットされます。
このプロパティは、パワーアップモードのときのみ設定または読み出しが可能です。
デフォルト値は8192（約8000 dB/s）です。
アタックレート (dB/s) = ATTACK[14:0] / 1.024
対応デバイス: Si4706-D50、Si4704/05/30/31/34/35-D50以降、Si4732
デフォルト値: 0x2000
範囲: 1～32767
2 プロパティ
2.1 プロパティリスト
| Bit | 上位バイト PROPH | 下位バイト PROPL | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | 0 | ATTACK | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Bit | Name | Function |
|---|---|---|
| 15:0 | ATTACK |
2.2 プロパティ
本プロパティは、FM受信時に電界強度（SNR）が急激に悪化してソフトミュート領域に進入した際、音量をどれだけ素早く絞るかという「アタック（減衰）の遷移速度」を独立して設定します。
従来の 0x1300（1〜255の相対値インデックス）とは異なり、本プロパティでは内部の演算アルゴリズムが完全に刷新され、「dB/s（デシベル毎秒）」という物理的かつ明確な時間単位で設定可能です。
デフォルト値は 0x2000（十進数で8192、約8000 dB/s）という超高速アタックに設定されています。
従来の 0x1300（1〜255の相対値インデックス）とは異なり、本プロパティでは内部の演算アルゴリズムが完全に刷新され、「dB/s（デシベル毎秒）」という物理的かつ明確な時間単位で設定可能です。
デフォルト値は 0x2000（十進数で8192、約8000 dB/s）という超高速アタックに設定されています。
2.2.1 ATTACK (Soft Mute Attack Rate / Bits 14:0)
目的と概要:
ソフトミュート発動時の減衰速度を 1〜32767 の範囲で設定します。
実際の物理的な減衰速度は、Attack Rate (dB/s) = ATTACK[14:0] / 1.024 という明確な数式によって算出されます。
値を小さくするほど減衰がゆっくりになり（マイルド化）、大きくするほど電波の悪化とほぼ同時に一瞬で音量が絞られます（即時消音）。
AN332に明記されない目的と解説:
実際の物理的な減衰速度は、Attack Rate (dB/s) = ATTACK[14:0] / 1.024 という明確な数式によって算出されます。
値を小さくするほど減衰がゆっくりになり（マイルド化）、大きくするほど電波の悪化とほぼ同時に一瞬で音量が絞られます（即時消音）。
新旧ファームウェアにおける「0x1300」との排他挙動の明確化:
AN332プログラミングガイドでは仕様の羅列に近い記載ですが、チップ内部のDSP処理においては、この 0x1305（アタック専用）と 0x1304（リリース専用）が用意された世代以降、 古い 0x1300 プロパティによる大雑把な一括インデックス制御が実質的にオーバーライド（無効化）されています。
固定受信におけるフェージングの歪み感（クリッピング音）の排除: 固定アンテナ運用であっても、 落雷や周囲の強力なパルス性ノイズ（バイクの点火プラグやスイッチング電源の飛び込みなど）によって、SNRが一瞬だけ極端に低下することがあります。デフォルトの 8192（8000 dB/s）のままだと、 ノイズが飛び込んだ瞬間に「ドン！」と垂直に音量が落ちるため、これがオーディオのデジタル的な波形割れ（クリッピングノイズ）のように耳に届いてしまいます。
この値を 512（約500 dB/s）や 1024（約1000 dB/s）程度に引き下げておくことで、突発的な外来ノイズに対して「耳に刺さらない自然なフェード」として処理を落ち着かせることが可能です。
AN332プログラミングガイドでは仕様の羅列に近い記載ですが、チップ内部のDSP処理においては、この 0x1305（アタック専用）と 0x1304（リリース専用）が用意された世代以降、 古い 0x1300 プロパティによる大雑把な一括インデックス制御が実質的にオーバーライド（無効化）されています。
固定受信におけるフェージングの歪み感（クリッピング音）の排除: 固定アンテナ運用であっても、 落雷や周囲の強力なパルス性ノイズ（バイクの点火プラグやスイッチング電源の飛び込みなど）によって、SNRが一瞬だけ極端に低下することがあります。デフォルトの 8192（8000 dB/s）のままだと、 ノイズが飛び込んだ瞬間に「ドン！」と垂直に音量が落ちるため、これがオーディオのデジタル的な波形割れ（クリッピングノイズ）のように耳に届いてしまいます。
この値を 512（約500 dB/s）や 1024（約1000 dB/s）程度に引き下げておくことで、突発的な外来ノイズに対して「耳に刺さらない自然なフェード」として処理を落ち着かせることが可能です。
3 応答パラメータ
STATUS (Status Byte)
RESP1 (Response Byte 1 / High Byte)
RESP2 (Response Byte 2 / Low Byte)
[目的と概要]デバイスの現在の全体ステータスを返します。
最上位ビットの CTS (Clear to Send) は、デバイスが次のコマンドを受け付けられる状態（1）か、処理中（0）かを示します。
ERR ビット（Bit 6）が 1 の場合は、直前のコマンドやパラメータに不正があったことをホストに伝えます。
最上位ビットの CTS (Clear to Send) は、デバイスが次のコマンドを受け付けられる状態（1）か、処理中（0）かを示します。
ERR ビット（Bit 6）が 1 の場合は、直前のコマンドやパラメータに不正があったことをホストに伝えます。
RESP1 (Response Byte 1 / High Byte)
[目的と概要]GET_PROPERTY 実行時にのみ意味を持ち、設定されている16ビットのプロパティ値のうち上位8ビット（MSB）を返します。
FM_RSQ_RSSI_HI_THRESHOLD の有効範囲は 0〜127（7ビット）であるため、このバイトは常に 0x00 となります。
FM_RSQ_RSSI_HI_THRESHOLD の有効範囲は 0〜127（7ビット）であるため、このバイトは常に 0x00 となります。
RESP2 (Response Byte 2 / Low Byte)
[目的と概要]GET_PROPERTY 実行時にのみ意味を持ち、設定されているプロパティ値の下位8ビット（LSB）を返します。
ここに現在設定されている RSSIH の値（0x00〜0x7F）が格納されて返ってきます。
ここに現在設定されている RSSIH の値（0x00〜0x7F）が格納されて返ってきます。
4 その他(Google AI (Gemini) の見解)
4.1 コマンドの重要ステップと注意事項
数式を用いたプログラム上の値変換:
ファームウェアリビジョンの制限:
単純に100や200を放り込むのではなく、目標とする「dB/s」から ATTACK = 目標dB/s × 1.024 という計算をホストマイコン側で行ってから書き込む必要があります（例: 2000 dB/s にしたい場合は 2048 を書き込む）。
ファームウェアリビジョンの制限:
: 本プロパティは、Si4735-D50以降、およびSi4732などのモダンな新世代ファームウェアでのみ機能します。
古いC40以前のチップに対して発行すると ERR が発生するため、掲載時は対応リビジョンの注意書きが必須です。
古いC40以前のチップに対して発行すると ERR が発生するため、掲載時は対応リビジョンの注意書きが必須です。
4.2 もう少し踏み込んだ応用展開
「音量のしわがれ現象（ガルガリング・ノイズ）」の動的抑制:
固定受信でEスポを追従している際、電波の境界線上で非常に高速なマルチパス（電離層の揺らぎによるもの）が起きると、
デフォルトの爆速アタック（8000 dB/s）では音量が電波の揺らぎと完全に同期して細かくチョッピング（寸断）され、まるでうがいをしているような「ガラガラ…」とした極めて不快な音（Gargling Noise）になります。
これを検知した（またはユーザーがDXモードを選んだ）場合、本プロパティをあえて 100〜200 dB/s 相当（設定値: 102〜205）にまで動的に落とすことで、チョッピングを物理的に防ぎ、 ノイズを伴いながらも「人間の耳で最も内容を解読しやすい安定した連続音声」に変調させることができます。
これを検知した（またはユーザーがDXモードを選んだ）場合、本プロパティをあえて 100〜200 dB/s 相当（設定値: 102〜205）にまで動的に落とすことで、チョッピングを物理的に防ぎ、 ノイズを伴いながらも「人間の耳で最も内容を解読しやすい安定した連続音声」に変調させることができます。
4.3 デバッグ時のチェックリスト
ターゲットのSi4735が「D50」または「D60」リビジョンであることを GET_REV (0x10) コマンドで確認しているか？
SET_PROPERTY で設定する値の範囲が、1〜32767 に収まっているか？（0x0000 は範囲外となるため注意が必要です）
隣接する 0x1304 (RELEASE_RATE) とのバランスチェックにおいて、アタック速度（落とす速さ）がリリース速度（戻す速さ）を極端に下回るような不自然な設定になっていないか？
SET_PROPERTY で設定する値の範囲が、1〜32767 に収まっているか？（0x0000 は範囲外となるため注意が必要です）
隣接する 0x1304 (RELEASE_RATE) とのバランスチェックにおいて、アタック速度（落とす速さ）がリリース速度（戻す速さ）を極端に下回るような不自然な設定になっていないか？
4.4 まとめ
FM_SOFT_MUTE_ATTACK_RATE（0x1305）は、新世代のSi47xxチップが「インデックスによる曖昧な制御」から「dB/sという厳密な物理音響制御」へと進化したことを象徴するプロパティです。
固定受信機においては、デフォルトの「電波悪化時に一瞬で音を消し去る強烈なアタック特性」を、本プロパティを使ってあえてマイルドに引き下げることで、 突発的なパルスノイズや電離層フェージングによる「音のプツプツとした千切れ」を滑らかなアナログフィールの減衰へと昇華させることができます。
hobbylab.jpの解説ページにおいて、これまでにまとめた 0x1300（旧世代共通インデックス）→ 0x1304（新リリーフレート）→ 0x1305（新アタックレート）の3つを系譜として並べることで、 チップの世代交代に伴う内部DSPの進化の歴史が100%紐解かれる、非常に価値の高い専門リファレンスが完成します。
固定受信機においては、デフォルトの「電波悪化時に一瞬で音を消し去る強烈なアタック特性」を、本プロパティを使ってあえてマイルドに引き下げることで、 突発的なパルスノイズや電離層フェージングによる「音のプツプツとした千切れ」を滑らかなアナログフィールの減衰へと昇華させることができます。
hobbylab.jpの解説ページにおいて、これまでにまとめた 0x1300（旧世代共通インデックス）→ 0x1304（新リリーフレート）→ 0x1305（新アタックレート）の3つを系譜として並べることで、 チップの世代交代に伴う内部DSPの進化の歴史が100%紐解かれる、非常に価値の高い専門リファレンスが完成します。
4.5 疑問にお答え

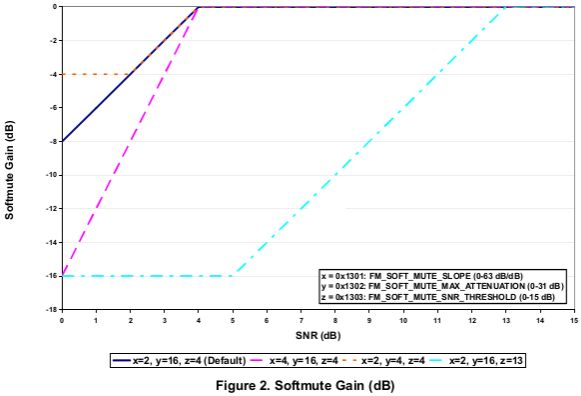

4.5.1 Figure 2. Softmute Gain
質問
AN332のFigure 2. Softmute Gain (dB)について補足メッセージはありますか
見解
AN332の「Figure 2. Softmute Gain (dB)」は、FM_SOFT_MUTEプロパティ（0x1301-0x1303）がSNR（信号品質）に基づく自動音量減衰にどう相互作用するかを可視化した重要図です。
このグラフはSNR低下時に機能し、傾き（Slope）、最大減衰量（Max Attenuation）、閾値（SNR Threshold）の3要素が物理的な減衰特性を決定します。
微弱な信号を受信する場合、これらのパラメータを調整してグラフの「坂道」をフラットにすることで、自動減衰を無効化しノイズレベルの信号までスピーカーへ届けることが可能です。
詳細はsi47xx programming guideの該当セクションをご覧ください。
このグラフはSNR低下時に機能し、傾き（Slope）、最大減衰量（Max Attenuation）、閾値（SNR Threshold）の3要素が物理的な減衰特性を決定します。
微弱な信号を受信する場合、これらのパラメータを調整してグラフの「坂道」をフラットにすることで、自動減衰を無効化しノイズレベルの信号までスピーカーへ届けることが可能です。
詳細はsi47xx programming guideの該当セクションをご覧ください。
