FM_BLEND_SNR_RELEASE_RATE
SNRに基づくブレンド処理における、モノラルからステレオへの切り替え（リリース）速度を設定します。
値を小さくするとリリースは遅くなり、大きくすると速くなります。
次のコマンドを送信しても安全な状態になると、CTSビット（およびオプションの割り込み）がセットされます。
このプロパティは、パワーアップモードの時のみ設定または読み出しが可能です。
デフォルト値は400（約164 ms）です。

RELEASE[15:0] = 65536 / time （timeは希望する遷移時間[ms]）
対応デバイス: Si4704/05-D50以降、Si4706-D50、Si4730/31/34/35-D50以降、Si4732
デフォルト値: 0x0190
ステップ: 1
範囲: 0（無効）、1～32767

2 プロパティ

2.1 プロパティリスト

Bit	上位バイト PROP_H								下位バイト PROP_L
Bit	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
Name	RELEASE

Bit	Name	Function
15:0	RELEASE

2.2 プロパティ

本プロパティは、FM受信中にマルチパスや混信などの電波障害が去り、信号対雑音比（SNR）が回復した際、モノラル音声からステレオ音声へとブレンド（復帰）させる速度（リリース・レート）を設定します。
ノイズが消えて音がクリアになったとき、ステレオへの復帰をどのくらい時間をかけて「滑らかに行うか」を決定します。
デフォルト値: 400（0x0190）※
時間換算で約164ms設定範囲: 1 〜 65535
動作ルール: 設定値が大きいほどステレオへの復帰速度が速くなり（Fast Release）、値が小さいほど遅くなります（Slow Release）。
計算式: RELEASE[15:0] = 65536 / time （time は目標とする遷移時間、単位はミリ秒）

2.2.1 RELEASE (FM_BLEND_SNR_RELEASE_RATE)

目的と概要:

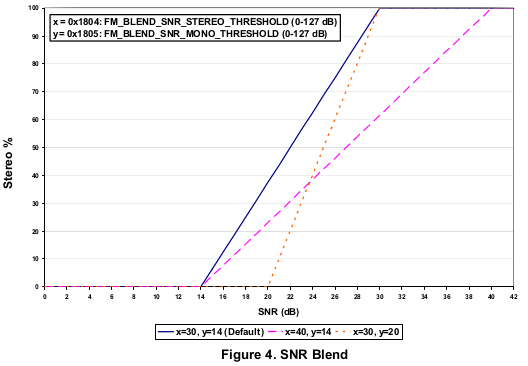

現在のSNRが、設定されたモノラル下限閾値（0x1805）を上回り、ステレオ上限閾値（0x1804）へ向かって回復する際の「ステレオ・セパレーションを増加させる時間的な追従速度」を決定します。
ノイズが落ち着いたとDSPが判断した後に、違和感なく音場を広げるための時間を支配します。

AN332に明記されない目的と解説:

公式プログラミングガイド「AN332」には明記されていませんが、実設計における本プロパティの真の目的は「マルチパス歪みの残像（エコー）がもたらす『聴覚的フリッカー』の抑制」にあります。
SNRの計測値は、ビル群などの間を抜ける際に非常に細かく、激しく上下（フリッカー）します。もしリリース速度が速すぎると、一瞬だけSNRが回復した瞬間に「パッ」とステレオに広がり、次の瞬間にまたモノラルに閉じるという、極めて目まぐるしい音場の往復現象が発生します。
本プロパティでリリース速度をあえて遅く抑える（ブレーキをかける）ことで、 SNRが完全に「安定した」と見なせるまでモノラル寄りの状態を維持し、聴感上の音像のバタつき（フリッカー）を完全に抹殺する役割を持っています。

3 応答パラメータ

STATUS (Status Byte)

CTS (Clear to Send):

1 になると、チップが前のコマンドの処理を完了し、次のコマンドを受け入れられる状態であることを示します。

ERR (Error):

1 の場合、直前に送ったコマンドやプロパティの引数が不正（範囲外など）であったことを示します。

4 その他(Google AI (Gemini) の見解)

4.1 コマンドの重要ステップと注意事項

16ビット・分割送信の徹底:

本プロパティは16ビットレジスタです。SET_PROPERTY 送信時は、上位バイト（ARG2）と下位バイト（ARG3）へ正確にビットシフト・分割して配置してください。

ファームウェア・リビジョンの壁:

本プロパティは、Si4735のリビジョンD50以降のファームウェアでのみ実装されています。
古いファームウェアやリビジョンC30以前などの個体では、コマンドを送っても内部で無視され、デフォルトの挙動から一切変化しないため、事前に必ず GET_REV コマンドでターゲットチップの世代を確認してください。

4.2 もう少し踏み込んだ応用展開

「非対称・超重厚リリース」による最高級チューナーの挙動:

突発的なSNR悪化に対するアタック（0x1806）は「10msなどの超高速」に設定してノイズを一瞬で回避する一方、このリリース（0x1807）は「1000ms〜2000ms（設定値：65 〜 32）」という非常に遅い値にマイコン側から書き換えます。
これにより、ノイズだらけの環境を一瞬で駆け抜けた際、音が「ジャリッ」とするのを一瞬で（モノラル化で）防ぎ、その後、遮蔽物のない開けた場所に出てから1〜2秒かけて「ジワリ……」と元の美しいステレオ音場に戻していくという、市販の最高級FMチューナーやカーオーディオと全く同じ上品な挙動を再現できます。

ハイカット・リリースレート（0x1A03）との動的シンクロ:

SNRが回復してステレオセパレーションを広げる（本プロパティの動作）のと同時に、削っていた高音域を元に戻す FM_HICUT_RELEASE_RATE (0x1A03) も同じ時定数（ミリ秒）に揃えて動的連動させます。
これにより、「音がジワジワと左右に広がると同時に、高域のクリアさも一緒にフワッと戻る」という、息をのむほど自然なオーディオフェードが完成します。

4.3 デバッグ時のチェックリスト

リビジョンの確認:

使用しているSi4735の物理個体が、本当にD50以降（SNRブレンドレート制御対応）であるか？

ゼロ除算のガード:

マイコン側のプログラムで時定数から設定値を自動計算させる際、time = 0 が代入されて 65536 / 0 によるフリーズや不正値が発生していないか？

音響フラッターの発生確認:

実際に電波（またはSNR）を境界付近で微変動させた際、ステレオへの復帰が唐突すぎたり、音がパタパタと暴れて聴こえないか（発生する場合はリリース値を小さくして速度をさらに遅くする）。

4.4 まとめ

FM_BLEND_SNR_RELEASE_RATE（0x1807）は、ノイズ地帯から抜け出す際の「オーディオの引き際と戻し際」を最も上品に演出するためのパラメーターです。
アタックレート（0x1806）が「ノイズを先回りして消し去る瞬発力」なら、このリリースレート（0x1807）は「リスナーに電波の悪さを一切意識させない包容力」を担保します。
hobbylab.jpのハイエンドなシステム開発において、これら2つの速度を非対称（アシンメトリック）に追い込むチューニングこそが、 Si4735のDSPオーディオ性能を極限まで引き出すプロのノウハウとなります。
